Артикул |
Наименование детали |
Кол-во в узле |
|
04.40.016-3 |
Клапан предохранительный в сборе
|
1 шт
|
|
|
04.40.017-3 |
Корпус клапана в сборе
|
1 шт
|
|
|
04.40.022 |
Труба от насоса к клапану в сборе
|
1 шт
|
|
|
04.40.024 |
Труба переходная с гайкой накидной и ниппелем в сборе
|
1 шт
|
|
|
77.66.011 |
Шланг в сборе
|
2 шт
|
|
|
Г48-70-001-1 |
Гидроусилитель в сборе
|
3 шт
|
|
|
М04.40.001 |

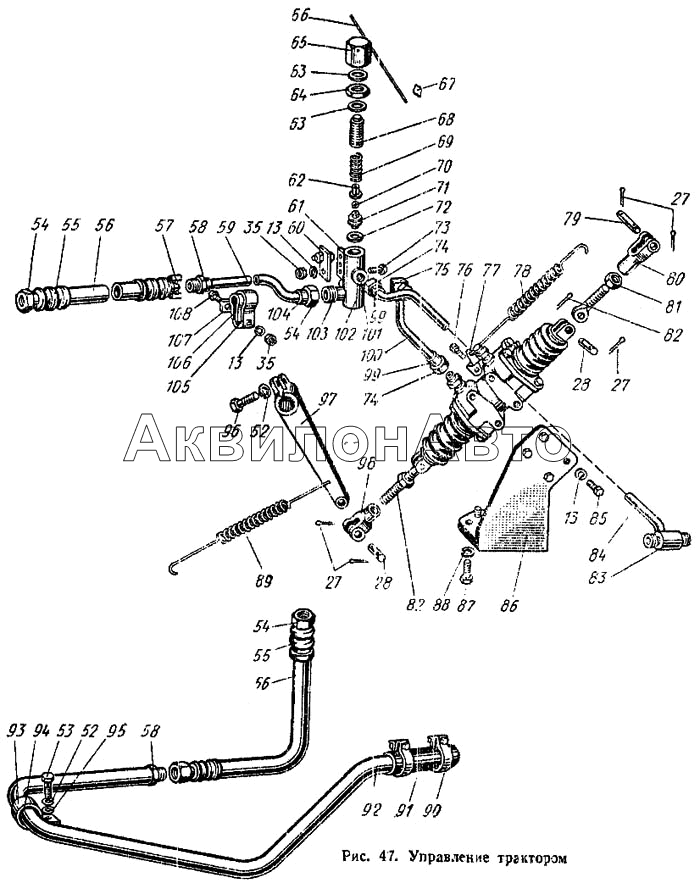

Управление трактором
|
1 шт
|
|
|
М04.40.023-1 |
Труба к усилителю правая в сборе
|
1 шт
|
|
|
М04.40.026 |
Труба от клапана к тройнику в сборе
|
1 шт
|
|
|
М04.40.028 |
Труба к усилителю муфты сцепления в сборе
|
1 шт
|
|
|
М04.40.061 |
Труба заборная со штуцером в сборе
|
1 шт
|
|
| 13 |
Шайба 10ОТ 65Г ГОСТ 6402-70 |
Шайба 10ОТ 65Г ГОСТ 6402-70
|
19 шт
|
|
| 27 |
Шплинт 4х22 ГОСТ 397-66 |
Шплинт 4х22 ГОСТ 397-66
|
33 шт
|
|
| 28 |
А40-18-01 |
Палец
|
15 шт
|
|
| 35 |
Гайка М10.5 ГОСТ 5915-70 |
Гайка М10.5 ГОСТ 5915-70
|
5 шт
|
|
| 53 |
Болт М12.2х30.88.35 ГОСТ 7795-70 |
Болт М12.2х30.88.35 ГОСТ 7795-70
|
15 шт
|
|
| 54 |
А40/50-2638025 |
Гайка соединительная
|
5 шт
|
|
| 55 |
Т54.4616225А |
Муфта
|
4 шт
|
|
| 56 |
77.66.101 |
Шланг
|
2 шт
|
|
| 57 |
А60/75-2751020 |
Ниппель
|
4 шт
|
|
| 58 |
04.40.158 |
Штуцер переходной
|
2 шт
|
|
| 59 |
04.40.191 |
Труба нагнетательная от насоса к клапану
|
1 шт
|
|
| 60 |
04.40.198 |
Прокладка
|
1 шт
|
|
| 61 |
04.40.172-1 |
Планка
|
1 шт
|
|
| 62 |
04.40.175-1 |
Опора пружины
|
1 шт
|
|
| 63 |
04.40.179 |
Шайба
|
2 шт
|
|
| 64 |
04.40.181 |
Гайка
|
1 шт
|
|
| 65 |
04.40.178-1 |
Колпачок
|
1 шт
|
|
| 66 |
Проволока диаметр 1х230 ГОСТ 3282-46 |
Проволока диаметр 1х230 ГОСТ 3282-46
|
1 шт
|
|
| 67 |
Пломба 10 |
Пломба 10
|
1 шт
|
|
| 68 |
04.40.173 |
Винт регулировочный
|
1 шт
|
|
| 69 |
04.40.174-1 |
Пружина
|
1 шт
|
|
| 70 |
Шарик БV 7,937мм Н ГОСТ 3722-60 |
Шарик БV 7,937мм Н ГОСТ 3722-60
|
1 шт
|
|
| 71 |
04.40.176-1 |
Седло клапана
|
1 шт
|
|
| 72 |
04.40.177 |
Шайба
|
1 шт
|
|
| 73 |
Болт М10.2х40.88.35 ГОСТ 7795-70 |
Болт М10.2х40.88.35 ГОСТ 7795-70
|
2 шт
|
|
| 75 |
М04.40.126 |
Угольник
|
1 шт
|
|
| 76 |
Болт М10.2х18.58 ГОСТ 7796-70 |
Болт М10.2х18.58 ГОСТ 7796-70
|
1 шт
|
|
| 77 |
М04.40.240 |
Ушко пружины
|
1 шт
|
|
| 78 |
04.40.133 |
Пружина оттяжная
|
1 шт
|
|
| 79 |
54.40.423-1 |
Палец тяги блокировки
|
1 шт
|
|
| 80 |
А40-17 |
Вилка
|
7 шт
|
|
| 81 |
Гайка М12х1,25.2а.5 ГОСТ 5915-70 |
Гайка М12х1,25.2а.5 ГОСТ 5915-70
|
11 шт
|
|
| 82 |
М04.40.124 |
Тяга
|
2 шт
|
|
| 83 |
04.40.149 |
Тройник
|
1 шт
|
|
| 84 |
М04.40.195 |
Труба от клапана к тройнику
|
1 шт
|
|
| 85 |
Болт М10.2х25.88.35 ГОСТ 7796-70 |
Болт М10.2х25.88.35 ГОСТ 7796-70
|
12 шт
|
|
| 86 |
М04.40.239 |
Кронштейн
|
1 шт
|
|
| 87 |
Болт М16.2х32.88.35 ГОСТ 7796-70 |
Болт М16.2х32.88.35 ГОСТ 7796-70
|
3 шт
|
|
| 88 |
Шайба 16ОТ 65Г ГОСТ 6402-70 |
Шайба 16ОТ 65Г ГОСТ 6402-70
|
3 шт
|
|
| 89 |
М04.40.145 |
Пружина оттяжная
|
1 шт
|
|
| 90 |
Хомутик 38 |
Хомутик 38
|
2 шт
|
|
| 91 |
04.57.121 |
Шланг
|
1 шт
|
|
| 92 |
М04.40.298 |
Труба заборная
|
1 шт
|
|
| 93 |
М04.54.136 |
Скоба
|
1 шт
|
|
| 94 |
М04.54.138 |
Прокладка
|
1 шт
|
|
| 95 |
Шайба 12 ГОСТ 11371-68 |
Шайба 12 ГОСТ 11371-68
|
1 шт
|
|
| 96 |
Болт М12.2х40.88.35 ГОСТ 7796-70 |
Болт М12.2х40.88.35 ГОСТ 7796-70
|
1 шт
|
|
| 97 |
М04.40.116 |
Рычаг включения сцепления
|
1 шт
|
|
| 98 |
М04.40.136 |
Вилка
|
1 шт
|
|
| 99 |
04.40.152 |
Ниппель
|
9 шт
|
|
| 100 |
М04.40.197 |
Труба к усилителю муфты сцепления
|
шт
|
|
| 101 |
04.40.171 |
Штуцер
|
2 шт
|
|
| 102 |
04.40.170-1 |
Корпус клапана
|
1 шт
|
|
| 103 |
04.40.180 |
Штуцер
|
1 шт
|
|
| 104 |
А40/50-2638026 |
Ниппель
|
2 шт
|
|
| 105 |
М04.40.337 |
Зажим
|
2 шт
|
|
| 106 |
М04.40.338 |
Прокладка
|
1 шт
|
|
| 107 |
04.54.117 |
Планка
|
1 шт
|
|
| 108 |
Болт М10.2х55.88.35 ГОСТ 7795-70 |
Болт М10.2х55.88.35 ГОСТ 7795-70
|
1 шт
|
|
