Выносной цилиндр
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 54.60.001 | Цилиндр выносной в сборе | 2 шт |
|
|
| 54.60.021А | Шланг выносного цилиндра составной в сборе с запорным устройством | 4 шт |
|
|
| 54.60.022А | Шланг в сборе | 8 шт |
|
|
| А40/50-2643003-1 | Крестовина в сборе | 8 шт |
|
|
| А60/75-2751002-II-А | Клапан замедлительный в сборе | 2 шт |
|
|

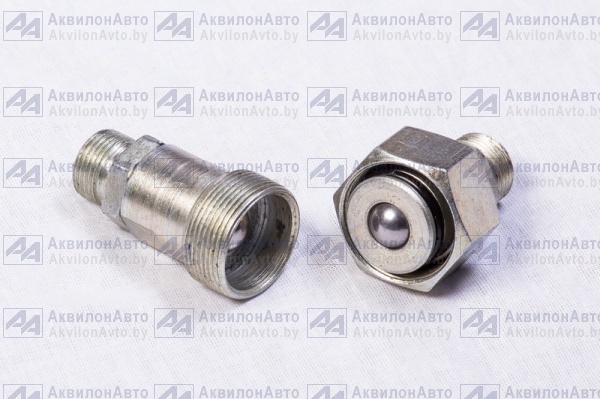

| А60/75-4616320 | Запорное устройство в сборе диаметр 16 | 4 шт |
|
|
| А60/75-4616330 | Клапан запорный маслопровода в сборе | 4 шт |
|
|
| А60/75-4616350 | Клапан шланга запорный в сборе диаметр 16 | 4 шт |
|
|
| Ц75-1111001А | Цилиндр в сборе | 2 шт |
|
|
| Ц75-1111009 | Поршень в сборе | 2 шт |
|
|
| Ц75-1111010А | Крышка передняя в сборе | 2 шт |
|
|
| Ц90-1212002 | Шток с вилкой в сборе | 2 шт |
|
|
| Ц90-1212003А | Упор в сборе | 2 шт |
|
|
| Ц90-1212005А | Клапан в сборе | 2 шт |
|
|
| Ц90-1212007А | Гайка с кольцом в сборе | 2 шт |
|
|
| 1 | 15-62059 | Шплинт пружинный | 8 шт |
Нет
Подписаться
|
| 2 | Ц75-1111020Г | Крышка задняя | 2 шт |
|
| 3 | Ц90-1212037В | Палец | 4 шт |
|
| 4 | Ц75-1111045 | Кольцо | 4 шт |
|
| 5 | Ц90-1212050А | Кольцо | 4 шт |
|
| 6 | Ц90-1212025А | Гайка | 2 шт |
|
| 7 | Ц75-1111042 | Прокладка | 4 шт |
|
| 8 | Ц75-1111043 | Кольцо | 2 шт |
|
| 9 | Ц75-1111023А | Поршень | 2 шт |
|
| 10 | Ц90-1212041А | Шпилька | 8 шт |
|
| 11 | Ц90-1212046 | Кольцо | 6 шт |
|
| 12 | Ц90-1212044А | Кольцо уплотнительное | 6 шт |
|
| 13 | Ц90-1212027 | Шайба | 4 шт |
|
| 14 | Ц90-1212026А | Маслопровод | 2 шт |
|
| 15 | Ц75-1111022 | Корпус | 2 шт |
|
| 16 | Ц90-1212048 | Прокладка | 4 шт |
|
| 17 | Пробка КГ 1/2" ГОСТ 12719-67 | Пробка КГ 1/2" ГОСТ 12719-67 | 8 шт |
|
| 18 | Пробка КГ 1/4" ГОСТ 12719-67 | Пробка КГ 1/4" ГОСТ 12719-67 | 6 шт |
|
| 19 | А40/50-2637023 | Штуцер | 2 шт |
|
| 20 | А60/75-2751030-1 | Корпус замедлительного клапана | 2 шт |
|
| 21 | А60/75-2751031-1 | Штифт конический | 6 шт |
|
| 22 | А40/50-2642032-11 | Шайба клапана | 2 шт |
|
| 23 | А40/50-2638025 | Гайка соединительная | 16 шт |
|
| 24 | А60/75-2751020 | Ниппель | 16 шт |
|
| 25 | Т54-4616225А | Муфта | 16 шт |
|
| 26 | 54.60.101А | Шланг | 8 шт |
|
| 27 | А60/75-4616338 | Штуцер | 8 шт |
|
| 28 | А40/50-2643025-1 | Крестовина нижняя половина | 8 шт |
|
| 29 | А16-2530034-1 | Пружина клапана | 8 шт |
|
| 30 | А40/50-2643024-1 | Крестовина верхняя половина | 8 шт |
|
| 31 | А60/75-4616339 | Шайба уплотнительная | 8 шт |
|
| 32 | А60/75-2752028 | Клапан | 8 шт |
|
| 33 | А60/75-4616352 | Корпус запорного клапана шланга | 4 шт |
|
| 34 | НШ46-0505037 | Кольцо уплотннтельное | 4 шт |
|
| 35 | А60/75-4616332 | Корпус запорного клапана маслопровода | 4 шт |
|
| 36 | 54.60.103 | Гайка накидная | 4 шт |
|
| 37 | Ц90-1212049 | Вилка штока | 2 шт |
|
| 38 | Ц90-1212024 | Шток | 2 шт |
|
| 39 | Ц90-1212028А | Упор | 2 шт |
|
| 40 | Болт М6.2х35.58 ГОСТ 7798-70 | Болт М6.2х35.58 ГОСТ 7798-70 | 2 шт |
|
| 41 | Ц90-1212030 | Палец упора | 2 шт |
|
| 42 | Болт М6.2х14,58 ГОСТ 7798-70 | Болт М6.2х14,58 ГОСТ 7798-70 | 8 шт |
|
| 43 | Ц90-1212029А | Полукольцо упора нижнее | 2 шт |
|
| 44 | Шайба 6Н 65Г ГОСТ 6402-70 | Шайба 6Н 65Г ГОСТ 6402-70 | 2 шт |
|
| 45 | Гайка М6.2 ГОСТ 3032-66 | Гайка М6.2 ГОСТ 3032-66 | 2 шт |
|
| 46 | Ц90-1212035А | Крышка чистиков | 2 шт |
|
| 47 | Ц90-1212033А | Корпус клапана | 2 шт |
|
| 48 | 54.61.104 | Штуцер переходной | 4 шт |
|
| 49 | Ц90-1212047 | Кольцо | 2 шт |
|
| 50 | Гайка М12.5 ГОСТ 5915-70 | Гайка М12.5 ГОСТ 5915-70 | 8 шт |
|
| 51 | Шайба 12Н 65Г ГОСТ 6402-70 | Шайба 12Н 65Г ГОСТ 6402-70 | 8 шт |
|
| 52 | Ц90-1212034 | Втулка | 2 шт |
|
| 53 | Ц90-1212004А | Клапан с уплотнением | 2 шт |
|
| 54 | Заклепка 2х6 ГОСТ 10299-68 | Заклепка 2х6 ГОСТ 10299-68 | 4 шт |
|
| 55 | Ц90-1212059А | Знак заводской | 1 шт |
|
| 56 | Ц90-1212036 | Чистик | 36 шт |
|
| 57 | Ц75-1111021Б | Крышка передняя | 2 шт |
|
