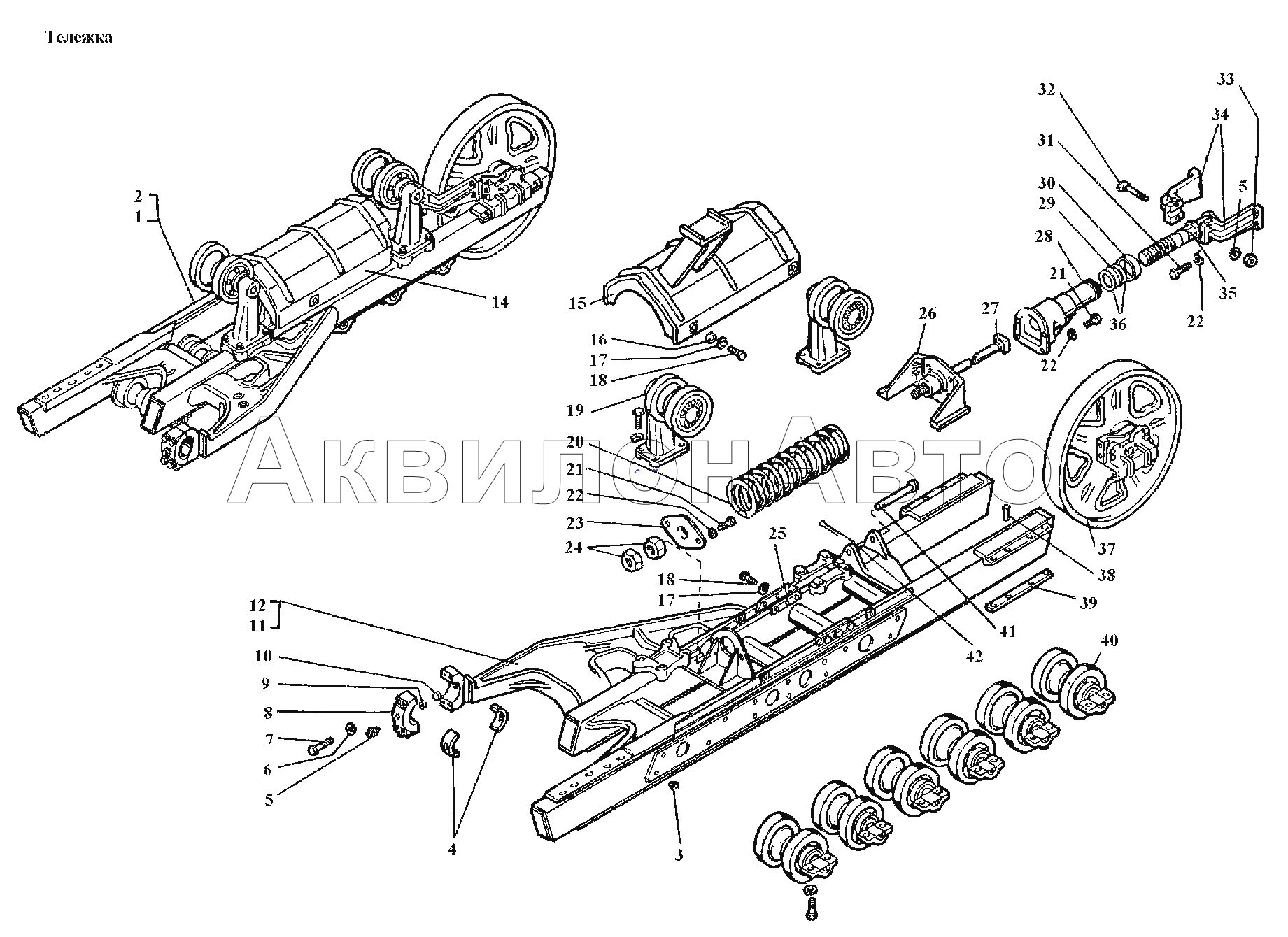

Тележка
1
2
3
4
5
5
6
7
8
9
10
11
12
14
15
17
17
18
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
32
34
35
36
37
39
40
41
42
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 04.43.113-1 | Вилка | 2 шт |
|
|
| 04.43А.016 | Кронштейн с регулировочным винтом (поз. 28-30, 35, 36) | 2 шт |
|
|
| 1 | 04.43А.001-4 | Тележка правая | 1 шт |
|
| 2 | 04.43А.002-4 | Тележка левая | 1 шт |
|
| 3 | 04.43.224 | Заглушка | 26 шт |
|
| 4 | 04.34.101-3 | Вкладыш | 4 шт |
|
| 5 | 1.3.Ц9.хр | Масленка 1.3.Ц6.ХР | 2 шт |
|
| 5 | 1.3.Ц9.хр | Масленка 1.3.Ц6.ХР | 2 шт |
|
| 6 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | 12 шт |
|
| 7 | 04.43.160 | Болт кулака | 8 шт |
|
| 8 | 04.43.150-5 | Крышка | 2 шт |
|
| 9 | 04.43.158 | Фиксатор вкладыша | 2 шт |
|
| 10 | 04.43.159 | Фиксатор вкладыша | 2 шт |
|
| 11 | 04.43А.004-2 | Рама тележки правая | 1 шт |
|
| 12 | 04.43А.003-2 | Рама тележки левая | 1 шт |
|
| 14 | 04.43.020-8 | Щиток левой тележки в сборе | 1 шт |
|
| 15 | 04.43.018-10 | Щиток правый | 1 шт |
|
| 17 | 14ОТ65Г | Шайба 14 ОТ 65Г | 18 шт |
|
| 17 | 14ОТ65Г | Шайба 14 ОТ 65Г | 18 шт |
|
| 18 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | 18 шт |
|
| 18 | М14-6gx30.88.016 | Болт М14-6gx30.88.016 | 18 шт |
|
| 19 | 04.33А.001-7 | Каток поддерживающий | 4 шт |
|
| 20 | 04.43.104-4 | Пружина натяжного механизма | 2 шт |
|
| 21 | М16-6gx32.88.35.016 | Болт М16-6gx32.88.35.016 | 12 шт |
|
| 21 | М16-6gx32.88.35.016 | Болт М16-6gx32.88.35.016 | 12 шт |
|
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | 20 шт |
|
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | 20 шт |
|
| 22 | 16ОТ65Г | Шайба 16 ОТ 65Г | 20 шт |
|
| 23 | 04.43.105-3 | Упор пружин | 2 шт |
|
| 24 | 04.43.255 | Гайка | 4 шт |
|
| 25 | 04.43.164-1 | Планка опорная | 4 шт |
|
| 26 | 04.43.110-4 | Кронштейн направляющий | 2 шт |
|
| 27 | 04.43.107-2 | Болт стяжной | 2 шт |
|
| 28 | 04.43А.017 | Кронштейн натяжной | 2 шт |
|
| 29 | 04.43А.243 | Чистик | 2 шт |
|
| 30 | 04.43А.241 | Колпак | 2 шт |
|
| 32 | 04.43.163-1 | Болт | 4 шт |
|
| 34 | 04.43.112-1 | Вилка | 2 шт |
|
| 35 | 04.43А.111 | Винт регулировочный | 2 шт |
|
| 36 | 04.43А.242 | Кольцо | 4 шт |
|
| 37 | 04.32А.001-8 | Колесо направляющее | 2 шт |
|
| 39 | 04.43.166 | Накладка | 4 шт |
|
| 40 | 04.31А.001-10 | Каток опорный | 12 шт |
|
| 41 | 04.43А.246 | Ось | 1 шт |
|
| 42 | 5x45.019 | Шплинт 5x45 | 2 шт |
|
