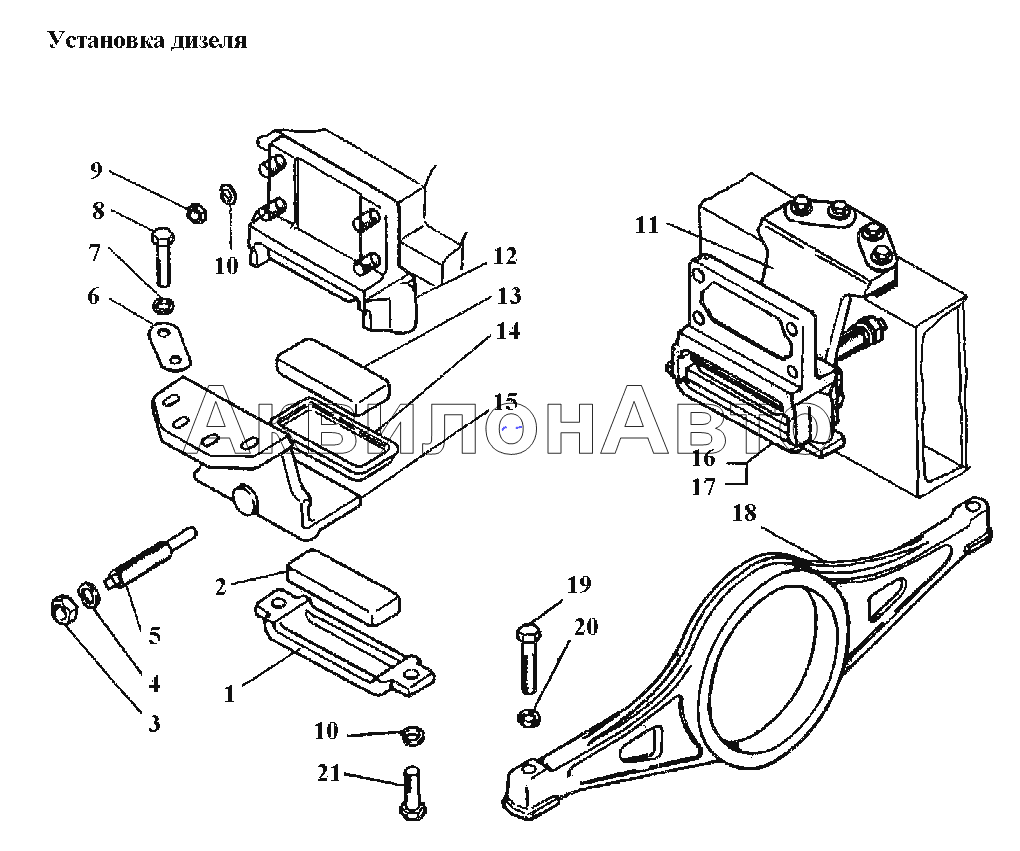

Установка дизеля

1
2
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
Масштаб,%: | ![]() |
![]() |
![]() |
![]() |
1% | 200% |
№ | Артикул | Наименование детали | Кол-во в узле | |
---|---|---|---|---|
1 | М04.02.147 | Крышка | 2 шт |
|
2 | М04.02.142 | Подушка нижняя | 2 шт |
|
5 | М04.02.146 | Упор | 2 шт |
|
6 | 04.02.120 | Пластина | 4 шт |
|
7 | 18ОТ65Г06 | Шайба 18 ОТ 65Г | 8 шт |
|
8 | 04.02.137 | Болт специальный | 8 шт |
|
9 | М16-6Н.6.016 | Гайка М16-6Н.6.016 | 8 шт |
|
10 | 16ОТ65Г | Шайба 16 ОТ 65Г | 12 шт |
|
10 | 16ОТ65Г | Шайба 16 ОТ 65Г | 12 шт |
|
11 | М04.02.124-1 | Кронштейн левый | 1 шт |
|
12 | М04.02.004 | Лапа крепления двигателя в сборе | 2 шт |
|
13 | М04.02.143 | Подушка верхняя | 2 шт |
|
14 | М04.02.139 | Обойма подушки | 2 шт |
|
15 | М04.02.123-1 | Кронштейн правый | 1 шт |
|
16 | М04.02.002-1 | Кронштейн правый в сборе | 1 шт |
|
17 | М04.02.003-1 | Кронштейн левый в сборе | 1 шт |
|
18 | М04.02.101-2 | Опора | 1 шт |
|
19 | М04.02.149 | Болт | 2 шт |
|
20 | 20ОТ65Г06 | Шайба 20 ОТ 65Г | 2 шт |
|
21 | М16-6gx40.88.35.016 | Болт М16-6gx40.88.35.016 | 4 шт |
|
