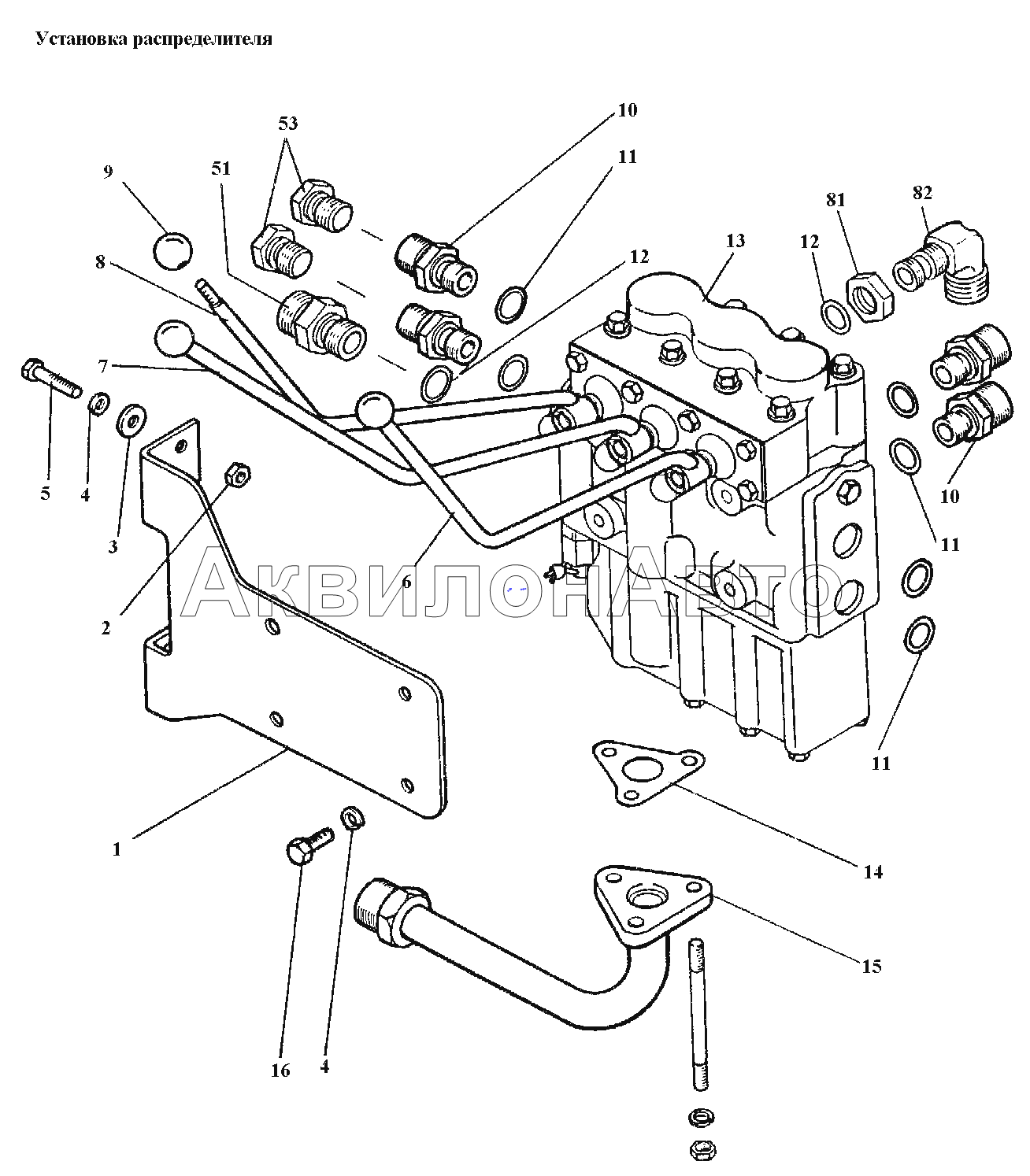

Установка распределителя
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 04.53.001-2 | Установка распределителя | 1 шт |
|
|
| 1 | 04.53.102 | Кронштейн крепления распределителя | 1 шт |
|
| 3 | 10.01-8КП.019 | Шайба 10.01 | 4 шт |
|
| 4 | 10ОТ65Г | Шайба 10 ОТ 65Г | 8 шт |
|
| 4 | 10ОТ65Г | Шайба 10 ОТ 65Г | 8 шт |
|
| 5 | М10-6gx35.88.35.016 | Болт М10-6gx35.88.35.016 | 4 шт |
|
| 6 | 04.53.103-3 | Рычаг правый | 1 шт |
|
| 6 | 402.53.103 | Рычаг правый | 1 шт |
|
| 7 | 04.53.104-3 | Рычаг средний | 1 шт |
|
| 7 | 402.53.104 | Рычаг средний | 1 шт |
|
| 8 | 04.53.105-3 | Рычаг левый | 1 шт |
|
| 8 | 402.53.105 | Рычаг левый | 1 шт |
|
| 9 | А13.03.000А | Рукоятка управления | 3 шт |
|
| 10 | Н.036.04.004 | Штуцер ввертной | 3 шт |
|
| 11 | Г48-70-111 | Кольцо уплотнительное | 10 шт |
|
| 12 | Т4.37.182 | Кольцо | 2 шт |
|
| 13 | Р80-3/1-221 | Гидрораспределитель Р80-3/1-221 | 1 шт |
|
| 14 | 54.53.402 | Прокладка | 1 шт |
|
| 15 | М04.53.006-1 | Труба с фланцем и штуцером в сборе | 1 шт |
|
| 16 | М10-6gx18.88.35.019 | Болт М10-6gx18.88.35.019 | 4 шт |
|
| 51 | Н.036.04.011 | Штуцер ввертной | 1 шт |
Розница
24.00 руб.
Нет
Подписаться
|
| 53 | Р75-066 | Заглушка | 4 шт |
|
| 81 | Н.036.23.022 | Контргайка | 1 шт |
|
| 82 | М04.59.102-01 | Корпус замедлительного клапана | 1 шт |
|
