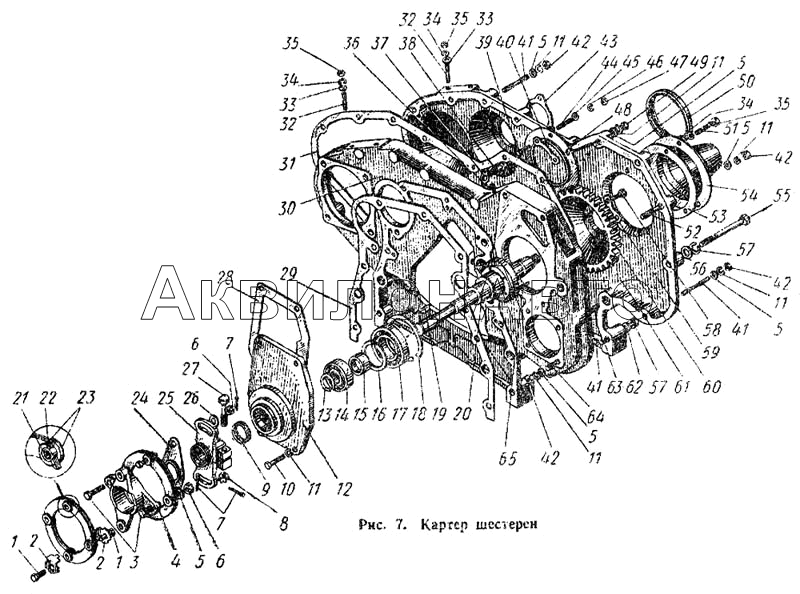

Картер шестерен
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|

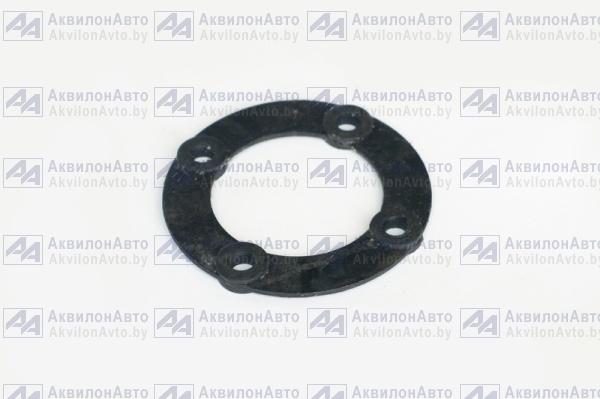

| 03А-02с10 | Пластины в сборе | 2 шт |
Розница
8.50 руб.
В наличии
В корзину
|
|
| 03А-02с11 | Фланец в сборе | 1 шт |
|
|
| 03А-02с13 | Муфта привода топливного насоса в сборе | 1 шт |
|
|
| 03А-02с14А | Привод топливного насоса с муфтой в сборе | 1 шт |
|
|
| 03А-02с1А | Картер шестерен с крышкой в сборе | 1 шт |
|
|
| 03А-02с4А | Привод топливного насоса в сборе | 1 шт |
|
|
| 03А-02с6А | Валик привода топливного, насоса в сборе | 1 шт |
|
|
| 41-02с2-3 | Картер шестерен в сборе | 1 шт |
|
|
| 4Т6-02с3 | Крышка картера шестерен в сборе | 1 шт |
|
|
| 1 | 03А-0210 | Болт М10Х20 | 6 шт |
|
| 2 | 03А-0225 | Шайба стопорная | 6 шт |
|
| 3 | 03А-0235 | Болт II М10х32 | 2 шт |
|

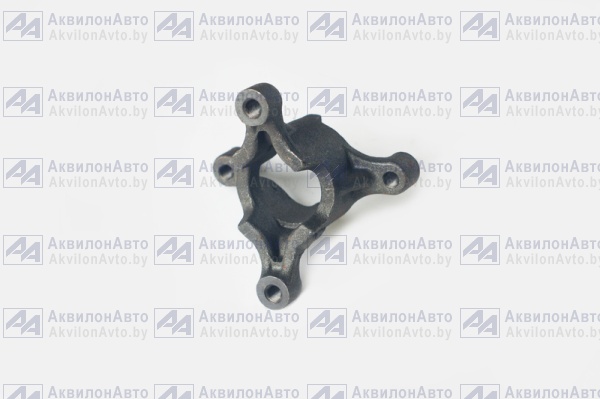

| 4 | 03А-0219 | Крестовина | 1 шт |
Розница
34.00 руб.
Менее 10 шт
В корзину
|
| 5 | ШЧ-11 | Шайба 11Х22Х2, Н495-66 | 15 шт |
|
| 6 | 03А-0247 | Гайка М10 | 2 шт |
|
| 7 | Ш-2,5Х25 | Шплинт 2,5Х25, ГОСТ 397-66 | 3 шт |
|
| 8 | 03А-0239 | Гайка М12Х1,25 | 1 шт |
|
| 9 | АСК25-40-9сб | Манжета I-1-25, Н536-66 | 1 шт |
|
| 10 | БНП-М10Х30 | Болт | 2 шт |
|
| 11 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | 15 шт |
|
| 12 | 01-0203 | Корпус привода топливного насоса | 1 шт |
|
| 13 | Б-25 | Кольцо Б-25, ГОСТ 13942-68 | 1 шт |
|
| 14 | 205 | Шарикоподшипник 205, ГОСТ 8338-57 | 1 шт |
Розница
2.00 руб.
Розница
7.50 руб.
Розница
2.30 руб.
Розница
2.30 руб.
В наличии
В наличии
В наличии
В наличии
В корзину
В корзину
В корзину
В корзину
|
| 15 | 03А-0250 | Втулка распорная | 1 шт |
|
| 16 | Б-45 | Кольцо Б-45, ГОСТ 13942-68 | 1 шт |
|
| 17 | 180209 (6209.2RS) | Шарикоподшипник 209, ГОСТ 8338-57 | 1 шт |
|
| 18 | Б-85 | Кольцо Б-85, ГОСТ 13943-68 | 1 шт |
|
| 19 | ШС-5Х9 | Шпонка сегментная 5Х9, ГОСТ 8795-68 | 1 шт |
|
| 20 | 03А-0206 | Валик привода топливного насоса | 1 шт |
|
| 21 | 03А-0246 | Втулка | 8 шт |
|
| 22 | 03А-0244 | Пластина упругая | 8 шт |
|
| 23 | 03А-0245 | Шайба | 16 шт |
|
| 24 | 03А-0252 | Пластина центрирующая | 1 шт |
|
| 25 | 03А-0207 | Фланец | 1 шт |
|
| 26 | ШЧ-11 | Шайба 11Х22Х2, Н495-66 | 15 шт |
|
| 27 | 03А-0217 | Болт | 1 шт |
|
| 28 | 41-0230 | Прокладка | 1 шт |
|
| 29 | 01-0204 | Прокладка картера | 1 шт |
|
| 30 | 41-0201 | Картер шестерен | 1 шт |
|
| 31 | 6Т3-0205 | Прокладка крышки | 1 шт |
|
| 32 | ШНЧ-М8Х18 | Шпилька М8Х18, Н478-66 | 4 шт |
|
| 33 | ШЧ-8 | Шайба | 5 шт |
|
| 34 | ШП-8Н | Шайба пружинная | 5 шт |
|
| 35 | ГШО-М8 | Гайка М8, ГОСТ 2524-62 | 7 шт |
|
| 36 | РКIV-1/8" | Пробка КГ-1/8", ГОСТ 12721-67 | 1 шт |
|
| 37 | 03-0213 | Шайба стопорная | 5 шт |
|
| 38 | БНП-М12Х30 | Болт | 5 шт |
|
| 39 | БНП-М6Х14 | Болт | 4 шт |
|
| 40 | 6Т2-0214 | Шайба замковая | 2 шт |
|
| 41 | ШНЧ-М10Х45 | Шпилька М10Х45, Н478-66 | 6 шт |
|
| 42 | ГШО-М10 | Гайка М10, ГОСТ 2524-62 | 11 шт |
|
| 43 | 01-1407 | Прокладка | 1 шт |
|
| 44 | 01-0238 | Шпилька сверленая | 3 шт |
|
| 45 | ШЧ-6 | Шайба | 3 шт |
|
| 46 | ЩП-6Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | 3 шт |
|
| 47 | ГШ-М6 | Гайка | 3 шт |
|
| 48 | 6Т2-0208 | Кольцо маслоотражательное | 1 шт |
|
| 49 | БНП-М10Х70 | Болт М10Х70, ГОСТ 7795-62 | 2 шт |
|
| 50 | БСК75-100-12/14сб | Манжета II-75, Н536-66 | 1 шт |
|
| 51 | ШН-М8Х18 | Шпилька М8Х18, Н477-66 | 3 шт |
|
| 52 | ШНЧ-М10Х32 | Шпилька М10Х32, Н478-66 | 1 шт |
|
| 53 | 01-0232 | Прокладка | 1 шт |
|
| 54 | 4Т6-0222-1 | Крышка | 1 шт |
|
| 55 | МБН-М12Х100 | Болт М12Х100, ГОСТ 7795-62 | 2 шт |
|
| 56 | 6Т2-0219 | Шайба | 2 шт |
|
| 57 | ШП-12Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | 4 шт |
|
| 58 | БНП-М8Х20 | Болт | 4 шт |
|
| 59 | 4Т6-0226 | Шайба замковая | 2 шт |
|
| 60 | 41-0223 | Шестерня привода топливного насоса | 1 шт |
|
| 61 | 6Т2-0202-1 | Крышка картера шестерен | 1 шт |
|
| 62 | ШЧ-13 | Шайба 13Х24Х2, Н495-66 | 2 шт |
|
| 63 | БНП-М12Х85 | Болт М12Х85, ГОСТ 7795-62 | 2 шт |
|
| 64 | ШНЧ-М10Х25 | Шпилька М10Х25, Н478-66 | 4 шт |
|
| 65 | ШЦ-8ГХ16 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | 1 шт |
|
