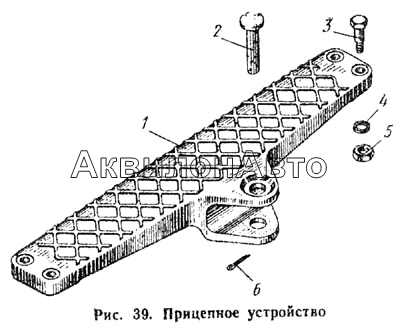

Прицепное устройство
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| Т4.35.001-2 | Устройство прицепное | 1 шт |
|
|
| 1 | Т4.35.101-2 | Брус | 1 шт |
|
| 2 | А-85-2 | Палец | 1 шт |
|
| 3 | 12-44-6 | Болт призонный | 4 шт |
|
| 4 | ШП-20Т | Шайба пружинная | 4 шт |
|
| 5 | ГШ-М20 | Гайка | 4 шт |
|
| 6 | Ш-6,3Х40 | Шплинт 6,3Х40, ГОСТ 397-66 | 1 шт |
|
