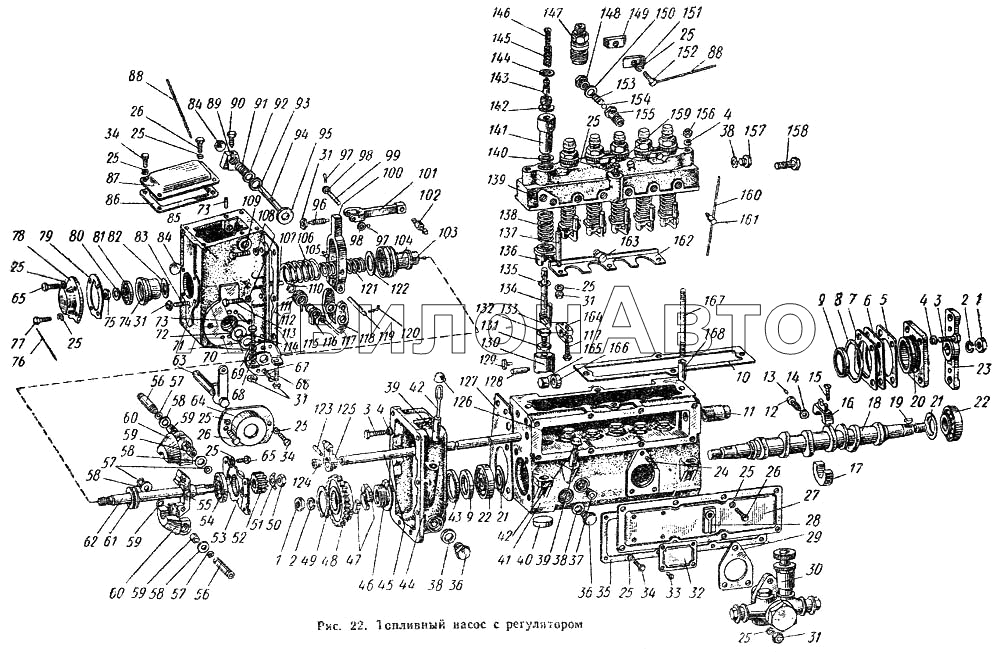

Топливный насос с регулятором
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 01-17с1 | Регулятор типа РВ800 в сборе | 1 шт |
|
|
| 01-17с9 | Валик регулятора в сборе | 1 шт |
|
|
| 03-16с2 | Насос топливный в сборе | 1 шт |
|
|
| 17-с3-3 | Валик регулятора с крестовиной в сборе | 1 шт |
|
|
| 17-с8-2 | Муфта регулятора в сборе | 1 шт |
|
|
| 41-А16с15-1 | Плунжерная пара в сборе | 6 шт |
|
|
| 41-А16с16 | Клапан нагнетательный в сборе | 6 шт |
|
|
| 41-А16с18 | Указатель уровня масла в сборе | 2 шт |
|
|
| В2.80.16.085-2 | Муфта регулятора упругая | 1 шт |
|
|
| 1 | ГШ-М14 | Гайка М14 | 2 шт |
|
| 2 | ШП-14Н | Шайба пружинная 14Н 65Г ГОСТ 6402-61 | 2 шт |
|
| 3 | БНП-М10Х25 | Болт | 10 шт |
|
| 4 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | 12 шт |
|
| 5 | 03-16223 | Прокладка регулировочная | 3 шт |
|
| 6 | 03-16224 | Прокладка регулировочная | 3 шт |
|
| 7 | 03-16225 | Прокладка регулировочная | 4 шт |
|
| 8 | 03-1628 | Кольцо | 1 шт |
|
| 9 | АСК20-40-9сб | Манжета I-I-20, Н536-66 | 2 шт |
|
| 10 | 03-1679 | Прокладка головки насоса | 1 шт |
|
| 11 | 03-1633 | Колпак рейки | 1 шт |
|
| 12 | 03-1622 | Винт стопорный | 1 шт |
|
| 13 | 03-1621 | Стопор винта | 1 шт |
|
| 14 | 03-1627 | Прокладка | 1 шт |
|
| 15 | 03-1611 | Винт стяжной | 2 шт |
|
| 16 | 03-1616 | Половина опоры верхняя | 1 шт |
|
| 17 | 03-1617 | Половина опоры нижняя | 1 шт |
|
| 18 | 03-1604-2 | Вал кулачковый | 1 шт |
|
| 19 | ШС-4Х6,5 | Шпонка сегментная 4Х6,5, ГОСТ 8795-68 | 2 шт |
|
| 20 | 03-1603 | Крышка подшипника | 1 шт |
|
| 21 | 16-031 | Маслоотражатель шарикоподшипника | 2 шт |
|
| 22 | 7204 | Роликоподшипник конический 7204, ГОСТ 333-59 | 2 шт |
Нет
Подписаться
|
| 23 | 03А-1669 | Вилка | 1 шт |
|
| 24 | 16-008 | Шпилька | 3 шт |
|
| 25 | ШП-6Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | 29 шт |
|
| 26 | БНП-IIIМ6Х14 | Болт III М6Х14, ГОСТ 7796-62 | 3 шт |
|
| 27 | 03-1681 | Крышка люка | 1 шт |
|
| 28 | 16-082 | Щиток сапуна | 1 шт |
|
| 29 | 16-148 | Прокладка | 1 шт |
|
| 30 | 16-с30-8Б | Насос подкачивающий в сборе | 1 шт |
|
| 31 | ГШ-М6 | Гайка | 10 шт |
|
| 32 | 01-16107 | Табличка | 1 шт |
|
| 33 | ЗП-2,5Х6 | Заклепка 2,5Х6, ГОСТ 10299-68 | 4 шт |
|
| 34 | БНП-М6Х14 | Болт | 11 шт |
|
| 35 | 03-1680 | Прокладка крышки люка | 1 шт |
|
| 36 | 16-204 | Пробка | 2 шт |
|
| 37 | 03-1623 | Болт-жиклер | 1 шт |
|
| 38 | 16-210 | Прокладка | 3 шт |
|
| 39 | 41-А16116 | Втулка направляющая | 2 шт |
|
| 40 | 16-004 | Пробка корпуса | 6 шт |
|
| 41 | 03-1601-1 | Корпус топливного насоса | 1 шт |
|
| 42 | 41-А16119 | Стержень указателя уровня масла | 2 шт |
|
| 43 | Л16-221 | Втулка подшипника | 1 шт |
|
| 44 | 03-1614 | Фланец крепления регулятора | 1 шт |
|
| 45 | 03-1625 | Рейка | 1 шт |
|
| 46 | В2.80.16.565 | Втулка шестерни | 1 шт |
|
| 47 | 236-1110517-Б | Сухарь | 4 шт |
|
| 48 | В2.80.16.564-2 | Шестерня кулачкового вала | 1 шт |
|
| 49 | В2.80.16.566 | Кольцо упорное | 1 шт |
|
| 50 | 17-039-1 | Гайка валика регулятора | 1 шт |
|
| 51 | 17-038Б | Шайба валика регулятора | 1 шт |
|
| 52 | 17-037-IА | Шестерня валика регулятора | 1 шт |
|
| 53 | 17-036Г | Гнездо шарикоподшипника | 1 шт |
|
| 54 | 46203 | Шарикоподшипник 46203, ГОСТ 831-62 | 1 шт |
|
| 55 | 17-033-4 | Крестовина грузов | 1 шт |
|
| 56 | 17-045-3 | Ось груза регулятора | 2 шт |
|
| 57 | 17-099 | Кольцо стопорное | 4 шт |
|
| 58 | 17-044А | Шайба оси груза | 8 шт |
|
| 59 | 17-043-2 | Втулка груза | 4 шт |
|
| 60 | 17-042-2А | Груз регулятора | 2 шт |
|
| 61 | 8202 | Шарикоподшипник 8202, ГОСТ 6874-54 | 1 шт |
|
| 62 | 17-032-3 | Валик регулятора | 1 шт |
|
| 63 | 17-018-4А | Валях с рычагом | 1 шт |
|
| 64 | 17-027-3 | Крышка упора | 1 шт |
|
| 65 | БНП-М6Х16 | Болт | 7 шт |
|
| 66 | 17-023 | Шпилька-ограничитель выключения подачи | 1 шт |
|
| 67 | В4-М6Х12 | Винт М6Х12, ГОСТ 1490-62 | 1 шт |
|
| 68 | 17-021 | Прокладка регулировочная | 3 шт |
|
| 69 | 17-021-1 | Прокладка регулировочная | 3 шт |
|
| 70 | 17-021-2 | Прокладка регулировочная | 3 шт |
|
| 71 | 17-008 | Кольцо сальника | 1 шт |
|
| 72 | 17-007 | Обойма сальника | 1 шт |
|
| 73 | 17-069 | Штифт цилиндрический | 3 шт |
|
| 74 | 17-052-2А | Седло пружины регулятора | 1 шт |
|
| 75 | ГН-М8 | Гайка М8, ГОСТ 5929-62 | 1 шт |
|
| 76 | ПЖ- диаметром 0,8Х280 | Проволока 0,8Х280, ГОСТ 3282-46 | 3 шт |
|
| 77 | БНП-IIIМ6Х16 | Болт III М6Х16, ГОСТ 7796-62 | 1 шт |
|
| 78 | 17-056 | Крышка регуляторе задняя | 1 шт |
|
| 79 | 17-055 | Прокладка | 1 шт |
|
| 80 | 17-054 | Шайба замковая | 1 шт |
|
| 81 | 200 | Шарикоподшипник радиальный однорядный 200 ГОСТ 8338-57 | 1 шт |
|
| 82 | 17-050 | Прокладка регулировочная | 4 шт |
|
| 82 | 17-050А | Прокладка регулировочная | 4 шт |
|
| 83 | 17-074А | Жесткий упор | 1 шт |
|
| 84 | ЗС-16 | Заглушка 16, ГОСТ 3111-67 | 2 шт |
|
| 85 | 03-17с2 | Корпус регулятора в сборе | 1 шт |
|
| 86 | 17-067-1 | Прокладка | 1 шт |
|
| 87 | 17-068-3 | Крышка корпуса регулятора верхняя | 1 шт |
|
| 88 | ПЖ- диаметром 0,8Х400 | Проволока 0,8Х400, ГОСТ 3282-46 | 2 шт |
|
| 89 | 41-А1763-1 | Призма валика обогатителя | 1 шт |
|
| 90 | 17-066-1 | Винт призмы | 1 шт |
|
| 91 | 17-062 | Пружина | 1 шт |
|
| 92 | 17-061 | Шайба сальника валика обогатителя | 1 шт |
|
| 93 | 17-004 | Сальник валика обогатителя | 1 шт |
|
| 94 | 17-064-3 | Валик обогатителя | 1 шт |
|
| 95 | 17-065-2 | Ручка валика обогатителя | 1 шт |
|
| 96 | 17-013А | Болт вилки | 1 шт |
|
| 97 | Ш-2Х12 | Шплинт | 2 шт |
|
| 98 | 17-080 | Шайба пальца | 2 шт |
|
| 99 | 17-075-1А | Ось вилки короткая | 1 шт |
|
| 100 | 17-009-1 | Вилка тяги регулятора | 1 шт |
|
| 101 | 17-058-5 | Тяга регулятора | 1 шт |
|
| 102 | 17-059-3 | Кулачок тяги регулятора | 1 шт |
|
| 103 | 17-029-2А | Втулка муфты | 1 шт |
|
| 104 | 17-028-2 | Муфта регулятора | 1 шт |
|
| 105 | 17-010А | Штырь вилки | 2 шт |
|
| 106 | 17-049А | Пружина регулятора наружная | 1 шт |
|
| 107 | 17-002 | Штифт установочный | 2 шт |
|
| 108 | ШП-8Н | Шайба пружинная | 13 шт |
|
| 109 | БНП-IIIМ8Х25 | Болт III М8Х25 ГОСТ 7798-62 | 1 шт |
|
| 110 | 17-090А | Кольцо замковое | 1 шт |
|
| 111 | 17-016Б | Пружина кронштейна | 1 шт |
|
| 112 | 17-057 | Прокладка | 1 шт |
|
| 113 | БНП-М8Х25 | Болт | 7 шт |
|
| 114 | 17-022-1 | Болт регулировочный | 1 шт |
|
| 115 | 17-020-2 | Шайба упора | 1 шт |
|
| 116 | 17-014-2 | Втулка пружины | 1 шт |
|
| 117 | БНП-М6Х20 | Болт | 7 шт |
|
| 118 | 17-011-1 | Кронштейн вилки тяги регулятора | 1 шт |
|
| 119 | 17-012-2 | Ось кронштейна | 1 шт |
|
| 120 | 80.17.119 | Шплинт | 1 шт |
|
| 121 | 17-048-1А | Пружина регулятора внутренняя | 1 шт |
|
| 122 | 17-047 | Прокладка регулировочная | 5 шт |
|
| 123 | 17-077 | Штифт цилиндрический | 1 шт |
|
| 124 | 41-А1615 | Заглушка рейки | 1 шт |
|
| 125 | 16-026-4А | Поводок рейки | 1 шт |
|
| 126 | 41-А16118 | Колпачок указателя уровня масла | 2 шт |
|
| 127 | 16-084А | Прокладка | 1 шт |
|
| 128 | В2.80.16.522-2 | Ось ролика толкателя | 6 шт |
|
| 129 | В2.80.16.523 | Фиксатор толкателя | 6 шт |
|
| 130 | 80.16.104-1А | Корпус толкателя | 6 шт |
|
| 131 | 16-048 | Контргайка болта толкателя | 6 шт |
|
| 132 | 16-049 | Болт толкателя | 6 шт |
|
| 133 | 16-060Б | Поводок плунжера | 6 шт |
|
| 134 | 41-А1659 | Плунжер топливного насоса | 6 шт |
|
| 135 | 16-077А | Кольцо замковое плунжера | 6 шт |
|
| 136 | 41-А16076 | Тарелка пружины плунжера | 6 шт |
|
| 137 | 16-074-1А | Шпилька | 3 шт |
|
| 138 | 16-075Г | Пружина плунжера | 6 шт |
|
| 139 | 03-1653-1 | Головка топливного насоса | 1 шт |
|
| 140 | 16-062 | Прокладка | 6 шт |
|
| 141 | 41-А1661-1 | Втулка плунжера | 6 шт |
|
| 142 | 16-065 | Седло нагнетательное клапана | 6 шт |
|
| 143 | 41-А1613 | Клапан нагнетательный | 6 шт |
|
| 144 | 16-212 | Прокладка седла нагнетательного клапана | 6 шт |
|
| 145 | 16-068А | Пружина нагнетательного клапана | 6 шт |
|
| 146 | 03-1610А | Уменьшитель объема | 6 шт |
|
| 147 | 16-069Б | Штуцер нажимной | 6 шт |
|
| 148 | 16-218 | Пробка перепускного клапана | 1 шт |
|
| 149 | 16-072-3Б | Зажим задний | 3 шт |
|
| 150 | 16-219 | Прокладка | 1 шт |
|
| 151 | 16-073-3Б | Зажим передний | 3 шт |
|
| 152 | БНП-IIIМ8Х30 | Болт III М8Х30, ГОСТ 7798-62 | 3 шт |
|
| 153 | 16-057 | Пружина перепускного клапана | 1 шт |
|
| 154 | III-диаметром 7,144мм | Шарик III-7,144мм Н, ГОСТ 3722-60 | 1 шт |
|
| 155 | 41-А16216 | Корпус перепускного клапана | 1 шт |
|
| 156 | ГШО-М10 | Гайка М10, ГОСТ 2524-62 | 2 шт |
|
| 157 | 16-054 | Пробка головки насоса | 1 шт |
|
| 158 | 16-110 | Болт поворотного угольника | 1 шт |
|
| 159 | БНП-М6Х60 | Болт М6Х60, ГОСТ 7795-62 | 2 шт |
|
| 160 | ПЖ- диаметром 0,8Х160 | Проволока 0,8Х160, ГОСТ 3282-46 | 1 шт |
|
| 161 | 16-063А | Винт установочный | 6 шт |
|
| 162 | 03-1678 | Планка упора | 1 шт |
|
| 163 | РКIII-1/4" | Пробка КГ-1/4", ГОСТ 12720-67 | 1 шт |
|
| 164 | 16-019-1А | Хомутик | 6 шт |
|
| 165 | 16-046А | Втулка ролика | 6 шт |
|
| 166 | 16-045 | Ролях толкателя плунжера | 6 шт |
|
| 167 | Л16-100А | Шпилька | 2 шт |
|
| 168 | 16-003 | Штифт установочный | 2 шт |
|
