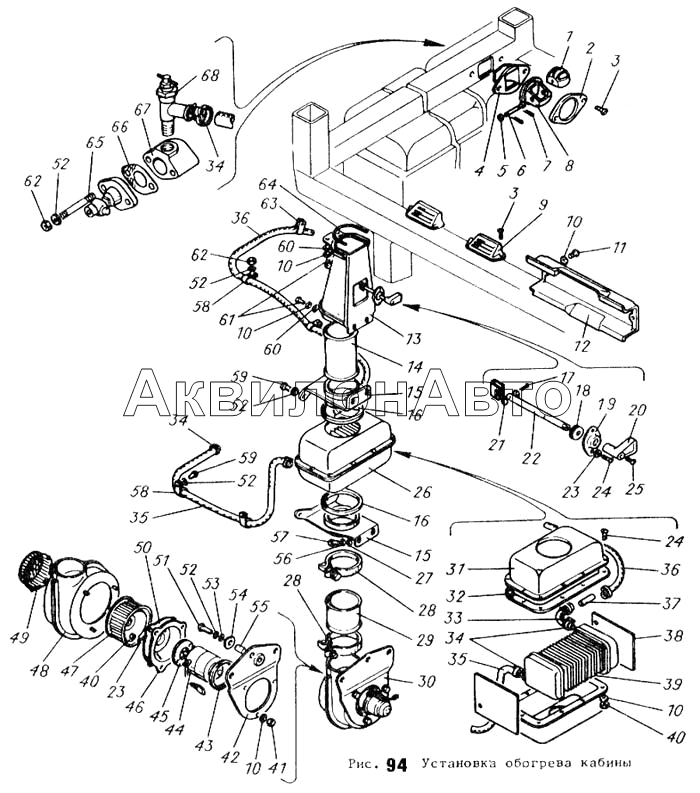

Артикул |
Наименование детали |
Кол-во в узле |
| 1 |
МТ4.62.113 |
Направитель
|
1 шт
|
|
| 2 |
МТ4.62.144 |
Основание
|
1 шт
|
|
| 3 |
Винт М6-6gх14.58.016 ГОСТ 17475-80 |
Винт М6-6gх14.58.016 ГОСТ 17475-80
|
6 шт
|
|
| 4 |
МТ4.62.140 |
Отражатель
|
1 шт
|
|
| 5 |
Шайба 5.01.016 ГОСТ 11371-78 |
Шайба 5.01.016 ГОСТ 11371-78
|
2 шт
|
|
| 6 |
МТ4.62.115 |
Ось
|
1 шт
|
|
| 7 |
Шплинт 1,6х12.016 ГОСТ 397-79 |
Шплинт 1,6х12.016 ГОСТ 397-79
|
2 шт
|
|
| 8 |
МТ4.62.112 |
Корпус
|
1 шт
|
|
| 9 |
МТ4.62.142 |
Направитель передний
|
2 шт
|
|
| 10 |
Шайба 6 65Г 096 ГОСТ 6402-70 |
Шайба 6 65Г 096 ГОСТ 6402-70
|
19 шт
|
|
| 11 |
Винт М6-6gх14.58.016 ГОСТ 17473-80 |
Винт М6-6gх14.58.016 ГОСТ 17473-80
|
2 шт
|
|
| 12 |
МТ4.62.105 |
Кожух передний
|
1 шт
|
|
| 13 |
МТ4.62.002 |
Воздухораспределитель
|
1 шт
|
|
| 14 |
МТ4.62.132 |
Переходник
|
1 шт
|
|
| 15 |
МТ4.62.004 |
Опора
|
2 шт
|
|
| 16 |
МТ4.62.109 |
Прокладка
|
2 шт
|
|
| 17 |
Шплинт 3,2х18.016 ГОСТ 397-79 |
Шплинт 3,2х18.016 ГОСТ 397-79
|
1 шт
|
|
| 18 |
МТ4.62.117 |
Уплотнитель
|
1 шт
|
|
| 19 |
МТ4.62.114 |
Шайба прижимная
|
1 шт
|
|
| 20 |
МТ4.62.143 |
Ручка
|
1 шт
|
|
| 21 |
Шайба 3.01.016 ГОСТ 11371-78 |
Шайба 3.01.016 ГОСТ 11371-78
|
2 шт
|
|
| 22 |
МТ4.62.146 |
Тяга
|
1 шт
|
|
| 23 |
Шайба 5 65Г 096 ГОСТ 6402-70 |
Шайба 5 65Г 096 ГОСТ 6402-70
|
4 шт
|
|
| 24 |
Винт М5-6gх12.58.016 ГОСТ 17473-80 |
Винт М5-6gх12.58.016 ГОСТ 17473-80
|
12 шт
|
|
| 25 |
Винт М4-6gх12.58.016 ГОСТ 17475-80 |
Винт М4-6gх12.58.016 ГОСТ 17475-80
|
1 шт
|
|
| 26 |
МТ4.62.008 |
Радиатор отопителя
|
1 шт
|
|
| 27 |
Шайба 10.01.016 ГОСТ 11371-78 |
Шайба 10.01.016 ГОСТ 11371-78
|
4 шт
|
|
| 28 |
МТ4.62.028 |
Хомут
|
2 шт
|
|
| 29 |
МТ4.62.134 |
Переходник
|
1 шт
|
|
| 30 |
МТ4.62.015 |
Вентилятор
|
1 шт
|
|
| 31 |
МТ4.62.009 |
Корпус отопителя
|
2 шт
|
|
| 32 |
МТ4.62.161 |
Прокладка
|
1 шт
|
|
| 33 |
МТ4.62.137 |
Переходник
|
1 шт
|
|
| 34 |
МТ4.62.027 |
Хомут
|
6 шт
|
|
| 35 |
МТ4.62.126-01 |
Шланг
|
1 шт
|
|
| 36 |
МТ4.62.126 |
Шланг
|
1 шт
|
|
| 37 |
МТ4.62.129 |
Трубка
|
1 шт
|
|
| 38 |
МТ4.62.162 |
Прокладка
|
2 шт
|
|
| 39 |
О-Т-2.13.010 |
Радиатор отопителя
|
1 шт
|
|
| 40 |
Гайка М5-6Н.8.016 ГОСТ 5927-70 |
Гайка М5-6Н.8.016 ГОСТ 5927-70
|
12 шт
|
|
| 41 |
Гайка М6.6Н.6.016 ГОСТ 5915-70 |
Гайка М6.6Н.6.016 ГОСТ 5915-70
|
3 шт
|
|
| 42 |
МТ4.62.138 |
Кронштейн
|
1 шт
|
|
| 43 |
04.38.229 |
Кольцо уплотнительное
|
1 шт
|
|
| 44 |
МЭ236 |
Электродвигатель ГОСТ 9443-79
|
1 шт
|
|
| 45 |
О-Т-2.13.066 |
Прокладка
|
1 шт
|
|
| 46 |
О-Т-2.13.067 |
Диск электродвигателя
|
1 шт
|
|
| 47 |
МТ4.62.018 |
Колесо вентилятора
|
1 шт
|
|
| 48 |
МТ4.62.016 |
Кожух вентилятора
|
1 шт
|
|
| 49 |
МТ4.62.110 |
Решетка
|
1 шт
|
|
| 50 |
О-Т-2.12.167 |
Прокладка
|
1 шт
|
|
| 51 |
Болт М8-6gх35.88.016 ГОСТ 7796-70 |
Болт М8-6gх35.88.016 ГОСТ 7796-70
|
3 шт
|
|
| 52 |
Шайба 8 65Г 096 ГОСТ 6402-70 |
Шайба 8 65Г 096 ГОСТ 6402-70
|
13 шт
|
|
| 53 |
Шайба 8.01.016 ГОСТ 11371-78 |
Шайба 8.01.016 ГОСТ 11371-78
|
шт
|
|
| 54 |
МТ4.66.124 |
Втулка
|
6 шт
|
|
| 55 |
МТ4.66.125 |
Втулка амортизатора
|
3 шт
|
|
| 56 |
Шайба 10 65Г 096 ГОСТ 6402-70 |
Шайба 10 65Г 096 ГОСТ 6402-70
|
4 шт
|
|
| 57 |
Болт М10-6gх20.88.016 ГОСТ 7796-70 |
Болт М10-6gх20.88.016 ГОСТ 7796-70
|
4 шт
|
|
| 58 |
МТ4.62.127 |
Скоба
|
4 шт
|
|
| 59 |
Болт М8-6gх12.88.016 ГОСТ 7796-70 |
Болт М8-6gх12.88.016 ГОСТ 7796-70
|
6 шт
|
|
| 60 |
Шайба 6.01.016 ГОСТ 11371-78 |
Шайба 6.01.016 ГОСТ 11371-78
|
4 шт
|
|
| 61 |
Болт М6-6gх14.88.016 ГОСТ 7798-70 |
Болт М6-6gх14.88.016 ГОСТ 7798-70
|
4 шт
|
|
| 62 |
Гайка М8-6Н.6.016 ГОСТ 5915-70 |
Гайка М8-6Н.6.016 ГОСТ 5915-70
|
4 шт
|
|
| 63 |
МТ4.62.128 |
Скоба
|
1 шт
|
|
| 64 |
МТ4.62.135 |
Уплотнитель
|
1 шт
|
|
| 65 |
Шпилька М8-6gх65.58.016 ГОСТ 22036-76 |
Шпилька М8-6gх65.58.016 ГОСТ 22036-76
|
2 шт
|
|
| 66 |
МТ4.62.130 |
Прокладка
|
1 шт
|
|
| 67 |
МТ4.62.116 |
Переходник
|
1 шт
|
|
| 68 |
Кран ВС11 ОСТ 37.001-241-81 |
Кран ВС11 ОСТ 37.001-241-81
|
1 шт
|
|
