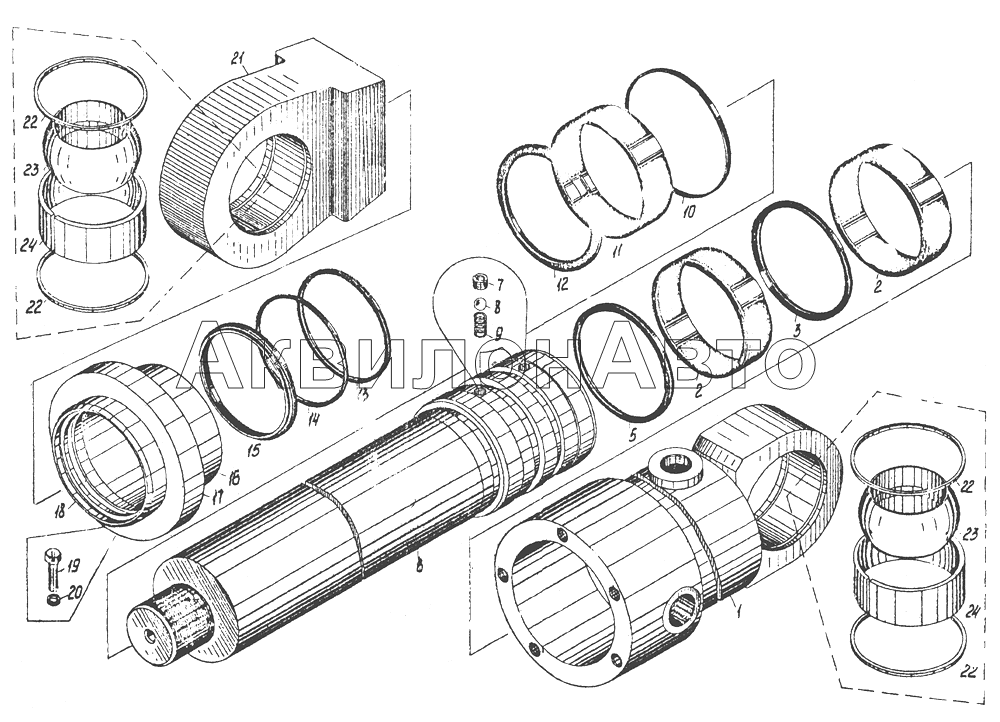

Гидроцилиндр Ц51.000
Ц51.000
1
2
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
23
24
24
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| Ц51.000 | Гидроцилиндр | шт |
|
|
| Ц51.500 | Поршень | 1 шт |
|
|
| 1 | Ц51.100 | Корпус | 1 шт |
|
| 2 | 200x180-6 ГОСТ 14896-74 | Манжета | 3 шт |
|
| 3 | Ц11.007-04 | Кольцо защитное | 1 шт |
|
| 5 | Ц11.005-10 | Шайба защитная | 3 шт |
|
| 6 | Ц51.200 | Шток | 1 шт |
|
| 7 | Ц11.008 | Винт специальный | 1 шт |
|
| 8 | Б-У19.525 мм Р ГОСТ 3722-66 | Шарик | 1 шт |
|
| 9 | Ц11.003 | Пружина | 1 шт |
|
| 10 | Ц11.006-4 | Кольцо защитное | 1 шт |
|
| 11 | 180x160-6 ГОСТ 14896-74 | Манжета | 1 шт |
|
| 12 | Ц51.004 | Грязесъемник | 1 шт |
|
| 13 | Ц11.005-11 | Шайба защитная | 1 шт |
|
| 14 | 190-200-46-2-2 ГОСТ 9833-73 | Кольцо | 1 шт |
|
| 15 | 112-120-46-2-2 ГОСТ 9833-73 | Кольцо | 2 шт |
|
| 16 | Ц51.400 | Крышка | 1 шт |
|
| 17 | Ц11.002-04 | Втулка | 1 шт |
|
| 18 | Ц11.015-05 | Кольцо | 1 шт |
|
| 19 | 2М6х10.56.019 ГОСТ 1491-72 | Винт | 2 шт |
|
| 20 | 6.65Г.019 ГОСТ 6402-70 | Шайба | 2 шт |
|
| 21 | Ц51.203 | Проушина | 1 шт |
|
| 22 | 16150 ГОСТ 13941-68 | Кольцо | 4 шт |
|
| 23 | Ц51.302 | Втулка | 2 шт |
|
| 24 | Ц51.301 | Кольцо | 2 шт |
|
