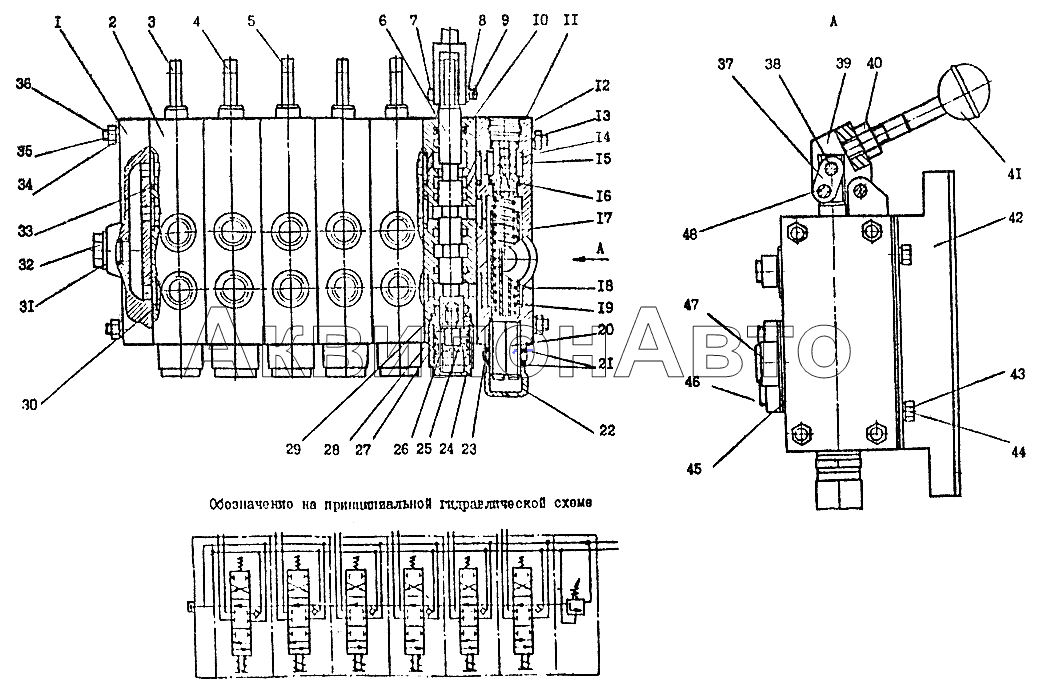

Гидрораспределитель КС-3574.83.600-1
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 12064 | Секция сливная | 1 шт |
|
| 2 | 12080 | Секция рабочая | 6 шт |
|
| 3 | КС-3574.83.601-02 | Рукоятка | 2 шт |
|
| 4 | КС-3574.83.601-01 | Рукоятка | 2 шт |
|
| 5 | КС-3574.83.601 | Рукоятка | 2 шт |
|
| 6 | 12081.00.02 | Плунжер | 6 шт |
|
| 7 | КС-3574.83.603 | Ось | 1 шт |
|
| 8 | [Шайба 8.01.ВСт3пс.019 ГОСТ11371-78] | Шайба 8.01.ВСт3пс.019 ГОСТ11371-78 | 2 шт |
|
| 9 | [Шплинт 1,6х20.016 ГОСТ397-79] | Шплинт 1,6х20.016 ГОСТ397-79 | 2 шт |
|
| 10 | КС-3577.91.201-1 | Манжета | 12 шт |
|
| 11 | 12050 | Секция напорная | 1 шт |
|
| 12 | 12050.00.02 | Пробка | 1 шт |
|
| 13 | 12050.00.10 | Кольцо уплотнительное | 4 шт |
|
| 14 | 12050.00.0в9 | Корпус клапана | 1 шт |
|
| 15 | 12000.01.02 | Клапан | 1 шт |
|
| 16 | [Прокладка] | Прокладка | 1 шт |
|
| 17 | 12050.00.08 | Втулка | 1 шт |
|
| 18 | 12050.00.04 | Втулка | 1 шт |
|
| 19 | 12050.00.03 | Пружина | 1 шт |
|
| 20 | 12050.00.05 | Винт регулировочный | 1 шт |
|
| 21 | [Прокладка] | Прокладка | 2 шт |
|
| 22 | 12050.00.07 | Гайка специальная | 1 шт |
|
| 23 | 12050.00.06 | Гайка специальная | 1 шт |
|
| 24 | 12070.00.05 | Чалка упорная | 1 шт |
|
| 25 | 12030.00.05 | Винт | 1 шт |
|
| 26 | 12030.00.06 | Втулка | 2 шт |
|
| 27 | 12070.00.12 | Пружина | 1 шт |
|
| 28 | 12070.00.05 | Чалка упорная | 1 шт |
|
| 29 | 12070.00.04 | Шайба | 1 шт |
|
| 30 | [Кольцо 017-022-030-2-2 ГОСТ9833-73] | Кольцо 017-022-030-2-2 ГОСТ9833-73 | 21 шт |
|
| 31 | КС-3577.83.043 | Шайба | 15 шт |
|
| 32 | КС-3577.83.602 | Пробка | 1 шт |
|
| 33 | [Кольцо 023-028-030-2-2 ГОСТ9833-73] | Кольцо 023-028-030-2-2 ГОСТ9833-73 | 7 шт |
|
| 34 | [Шайба 2-8Н БДС-833-82] | Шайба 2-8Н БДС-833-82 | 8 шт |
|
| 35 | КС-3574.83.602 | Шпилька | 4 шт |
|
| 36 | [Гайка М8БДС-744-72/6] | Гайка М8БДС-744-72/6 | 8 шт |
|
| 37 | КС-3577.83.616 | Тяга | 12 шт |
|
| 38 | КС-3577.83.618 | Ось | 12 шт |
|
| 39 | КС-3577.83.609 | Вилка | 6 шт |
|
| 40 | [Гайка М12-6Н.5.019 ГОСТ5915-70] | Гайка М12-6Н.5.019 ГОСТ5915-70 | 6 шт |
|
| 41 | У2.33.63.035-01 | Ручка шаровая | 1 шт |
|
| 42 | КС-3574.83.604 | Кронштейн | 2 шт |
|
| 43 | [Болт М8-8gх16.46.20.019 ГОСТ7798-70] | Болт М8-8gх16.46.20.019 ГОСТ7798-70 | 4 шт |
|
| 44 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | 4 шт |
|
| 45 | КС-3577.83.043 | Шайба | 15 шт |
|
| 46 | КС-3577.83.606 | Штуцер | 13 шт |
|
| 47 | КС-3577.83.601 | Штуцер | 1 шт |
|
| 48 | КС-3577.83.613 | Ось | 12 шт |
|
