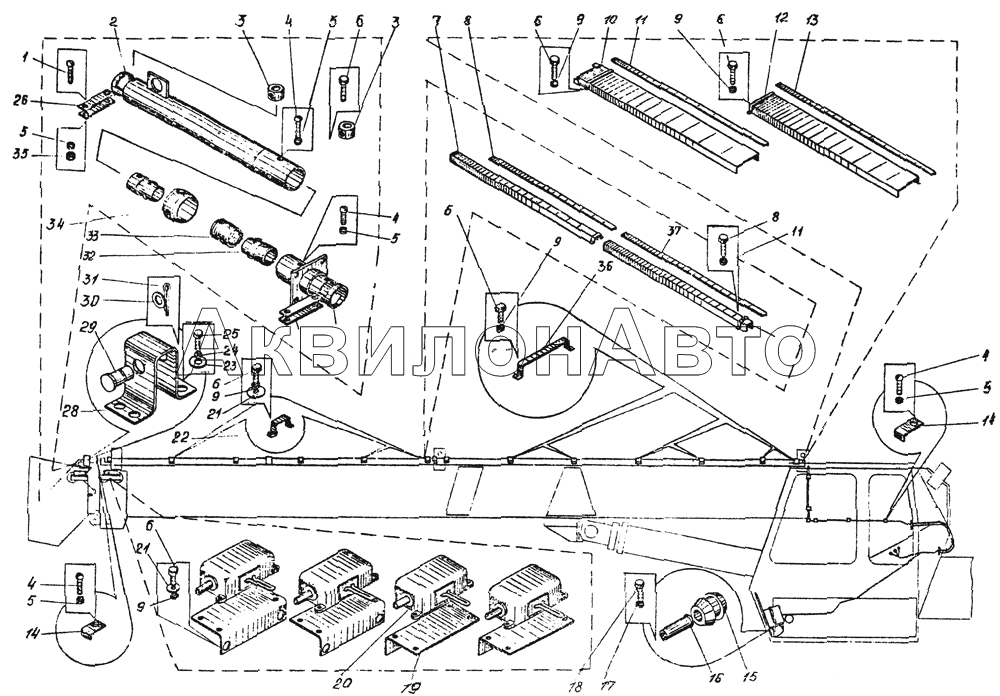

Установка прибора УАС-1 КС-3576.80.900
| № |
Артикул |
Наименование детали |
Кол-во в узле |
|
ГОСТ 7798-70 |
Болт М12х45
|
4 шт
|
|
|
КС-3576.80.900 |
Установка прибора УАС-1
|
шт
|
|
| 1 |
ГОСТ 17473-80 |
Винт B1 М4-8gх10
|
4 шт
|
|
| 2 |
КС-3577.81.300 |
Тяга
|
10,7 шт
|
|
| 3 |
КС-3577. 80.106 |
Муфта
|
2 шт
|
|
| 4 |
ГОСТ 17473-80 |
Винт B1 М4-8gх10
|
23 шт
|
|
| 5 |
ГОСТ 6402-70 |
Шайба 4.65Г
|
27 шт
|
|
| 6 |
ГОСТ 7798-70 |
Болт М12х45
|
35 шт
|
|
| 7 |
КС-3577.81.240 |
Кожух
|
1 шт
|
|
| 8 |
КС-3577.81.212 |
Щиток
|
1 шт
|
|
| 9 |
ГОСТ 6402-70 |
Шайба 4.65Г
|
33 шт
|
|
| 10 |
КС-3577.81.250 |
Кожух
|
1 шт
|
|
| 11 |
КС-3577.81.222 |
Щиток
|
1 шт
|
|
| 12 |
КС-3577.81.270-01 |
Кожух
|
1 шт
|
|
| 13 |
КС-3577.81.221 |
Щиток
|
1 шт
|
|
| 14 |
КС-3577.81.206 |
Скоба
|
11 шт
|
|
| 15 |
Втулка |
Втулка
|
4 шт
|
|
| 16 |
Втулка |
Втулка
|
4 шт
|
|
| 17 |
Шайба 5.65Г |
Шайба 5.65Г
|
4 шт
|
|
| 18 |
Болт 5x32 |
Болт 5x32
|
4 шт
|
|
| 19 |
КС-3577.81.266 |
Кронштейн
|
1 шт
|
|
| 21 |
ГОСТ 11371-78 |
Шайба 4
|
33 шт
|
|
| 22 |
КС-3577.81.205 |
Хомут
|
Лист 5-Ш-Н-08кп ГОСТ 16523-70 шт
|
|
| 23 |
ГОСТ 11371-78 |
Шайба 4
|
4 шт
|
|
| 24 |
ГОСТ 6402-70 |
Шайба 4.65Г
|
4 шт
|
|
| 26 |
КС-3577.81.264 |
Планка
|
4 шт
|
|
| 27 |
КС-3577.81.280 |
Переходник
|
1 шт
|
|
| 28 |
КС-3577.81.267 |
Кронштейн
|
1 шт
|
|
| 29 |
ГОСТ 9650-80 |
Ось 6-10в12х60.20.Ц9Хр
|
1 шт
|
|
| 30 |
ГОСТ 11371-78 |
Шайба 4
|
1 шт
|
|
| 31 |
ГОСТ 397-79 |
Шплинт 1,6x10
|
1 шт
|
|
| 32 |
КС-3577.81.261 |
Втулка
|
2 шт
|
|
| 33 |
КС-3577.81.263 |
Оплетка
|
1 шт
|
|
| 34 |
КС-3577.81.262 |
Втулка
|
1 шт
|
|
| 35 |
ГОСТ 5915-70 |
Гайка M12
|
4 шт
|
|
| 36 |
КС-3577.81.205-01 |
Хомут
|
5 шт
|
|
| 37 |
КС-3577.81.211 |
Щиток
|
1 шт
|
|
| 38 |
КС-3577.81.230 |
Кожух
|
1 шт
|
|
