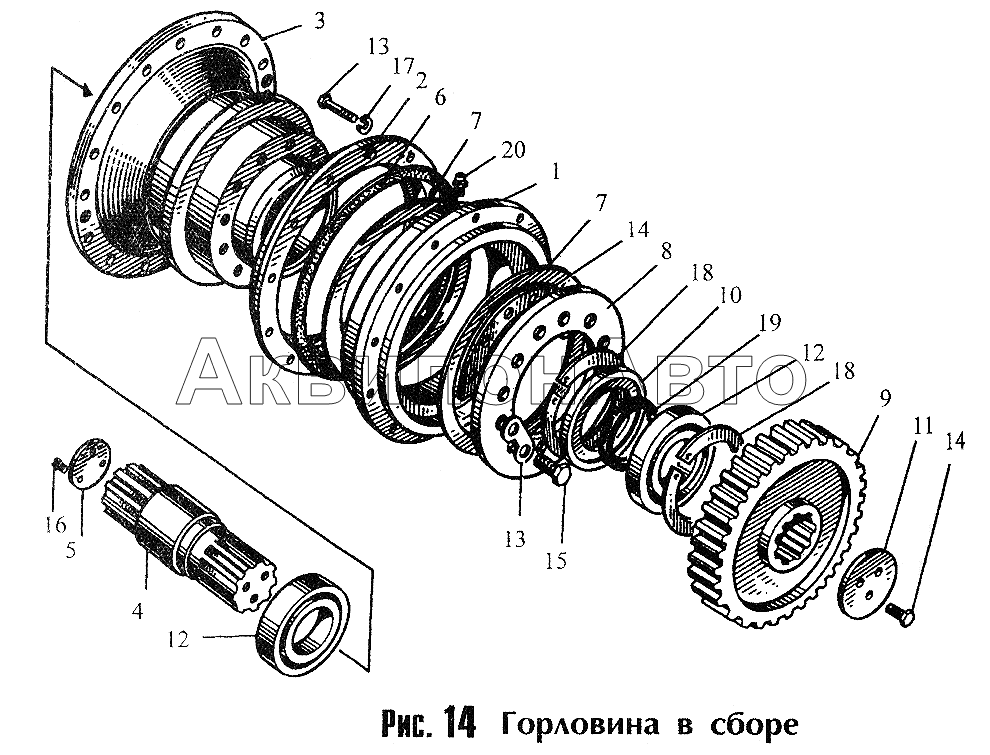

Горловина в сборе (240.03.01.01.000)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 225.83.01.02.000 | Фланец | 1 шт |
|
| 2 | 240.03.01.01.001 | Крышка | 1 шт |
|
| 3 | 240.03.01.01.002 | Горловина | 1 шт |
Нет
Подписаться
|
| 4 | 240.03.01.01.003 | Вал | 1 шт |
Менее 10 шт
В корзину
|
| 5 | 240.03.01.01.004 | Шайба | 2 шт |
Нет
Подписаться
|
| 6 | 240.03.01.01.005 | Диск | 1 шт |
|
| 7 | 240.03.01.01.006 | Шестерня | 1 шт |
|
| 8 | 240.03.01.01.007 | Манжетодержатель | 1 шт |
Нет
Подписаться
|
| 9 | 240.03.01.01.008 | Шайба | 1 шт |
Розница
1689.00 руб.
Нет
Подписаться
|
| 10 | 240.03.01.01.009 | Шайба | 6 шт |
Нет
Подписаться
|
| 11 | 240.03.01.01.010 | Прокладка | 8 шт |
Нет
Подписаться
|
| 12 | 240.03.01.01.011 | Подшипник 220 | 2 шт |
|
| 13 | 240.03.01.01.012 | Болт М10х70 | 12 шт |
Нет
Подписаться
|
| 14 | 240.03.01.01.013 | Болт М16х40 | 3 шт |
Нет
Подписаться
|
| 15 | [Болт М20х45] | Болт М20х45 | 12 шт |
|
| 16 | [Винт М5х8] | Винт М5х8 | 3 шт |
|
| 17 | [Шайба 10.65Г] | Шайба 10.65Г | 12 шт |
|
| 18 | [Кольцо В180] | Кольцо В180 | 2 шт |
|
| 19 | [Манжета 1.1-105-130] | Манжета 1.1-105-130 | 1 шт |
|
| 20 | 41.5874.0101 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | 1 шт |
|
