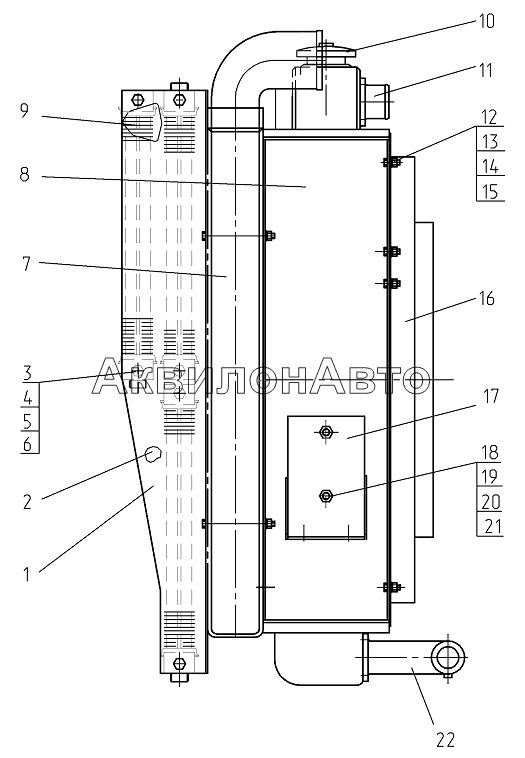

Блок радиаторов 724.02.02.01.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 257.02.02.01.001 | Кронштейн | 1 шт |
|
| 2 | 257.02.02.01.002 | Кронштейн | 1 шт |
|
| 3 | БолтМ10х25 | Болт М10х25 | 12 шт |
|
| 4 | ГайкаМ10 | Гайка М10 | 12 шт |
|
| 5 | Шайба10.65Г | Шайба10.65Г | 12 шт |
|
| 6 | ШайбаС.10.02 | Шайба | 12 шт |
|
| 7 | 75111317100 | Охладитель наддувочного воздуха | 1 шт |
|
| 8 | 238.1301.100Б | Радиатор водяной | 1 шт |
Нет
Подписаться
|
| 9 | 150У.08.000-1 | Радиатор масляный | 3 шт |
|
| 10 | 283.02.02.00.013 | Пробка | 1 шт |
|
| 11 | 283.02.02.09.000 | Патрубок | 1 шт |
|
| 12 | БолтМ8х20 | Болт | 6 шт |
|
| 13 | ГайкаМ8 | Гайка М8 | 6 шт |
|
| 14 | Шайба8.65Г | Шайба 8.65Г | 6 шт |
|
| 15 | ШайбаС.8х1,4 | Шайба С.8х1,4 | 6 шт |
|
| 16 | 724.02.02.01.100 | Диффузор | 1 шт |
|
| 17 | 724.02.02.01.600 | Кронштейн | 2 шт |
|
| 18 | БолтМ12х30 | Болт М12х30 | 4 шт |
|
| 19 | ГайкаМ12 | Гайка М12 | 4 шт |
|
| 20 | Шайба12.65Г | Шайба12.65Г | 4 шт |
|
| 21 | ШайбаС.12х2.02 | Шайба | 4 шт |
|
| 22 | 724.02.02.01.400 | Патрубок | 1 шт |
|
