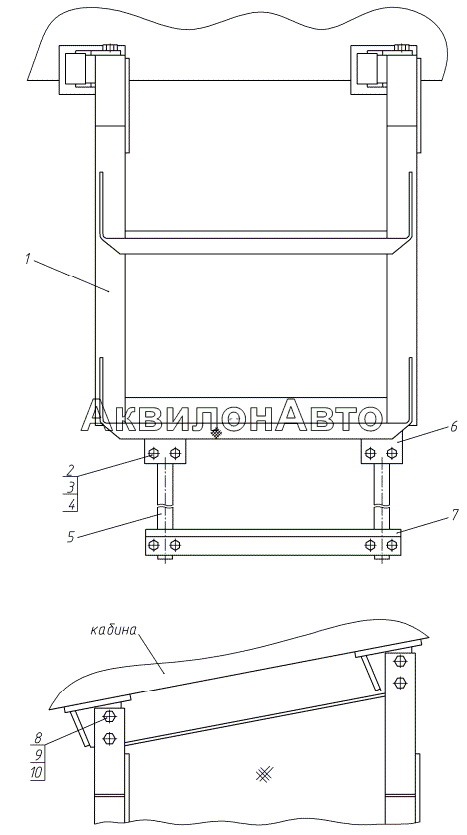

Подножка 255.00.01.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 255.00.01.01.000 | Ступень | 1 шт |
|
| 2 | Болт М8х50 | Болт М8х50 | 8 шт |
|
| 4 | Шайба 8 65Г | Шайба 8 65Г | 8 шт |
|
| 5 | 255.00.01.00.001 | Трос | 2 шт |
|
| 6 | 225.01.06.00.001 | Платик | 4 шт |
|
| 7 | 225.01.06.00.002 | Подножка | 2 шт |
|
| 8 | Болт М10х65 | Болт М10х65 | 4 шт |
|
| 9 | Гайка М10 | Гайка М10 | 4 шт |
|
| 10 | Шайба 10 65Г | Шайба 10 65Г | 4 шт |
|
