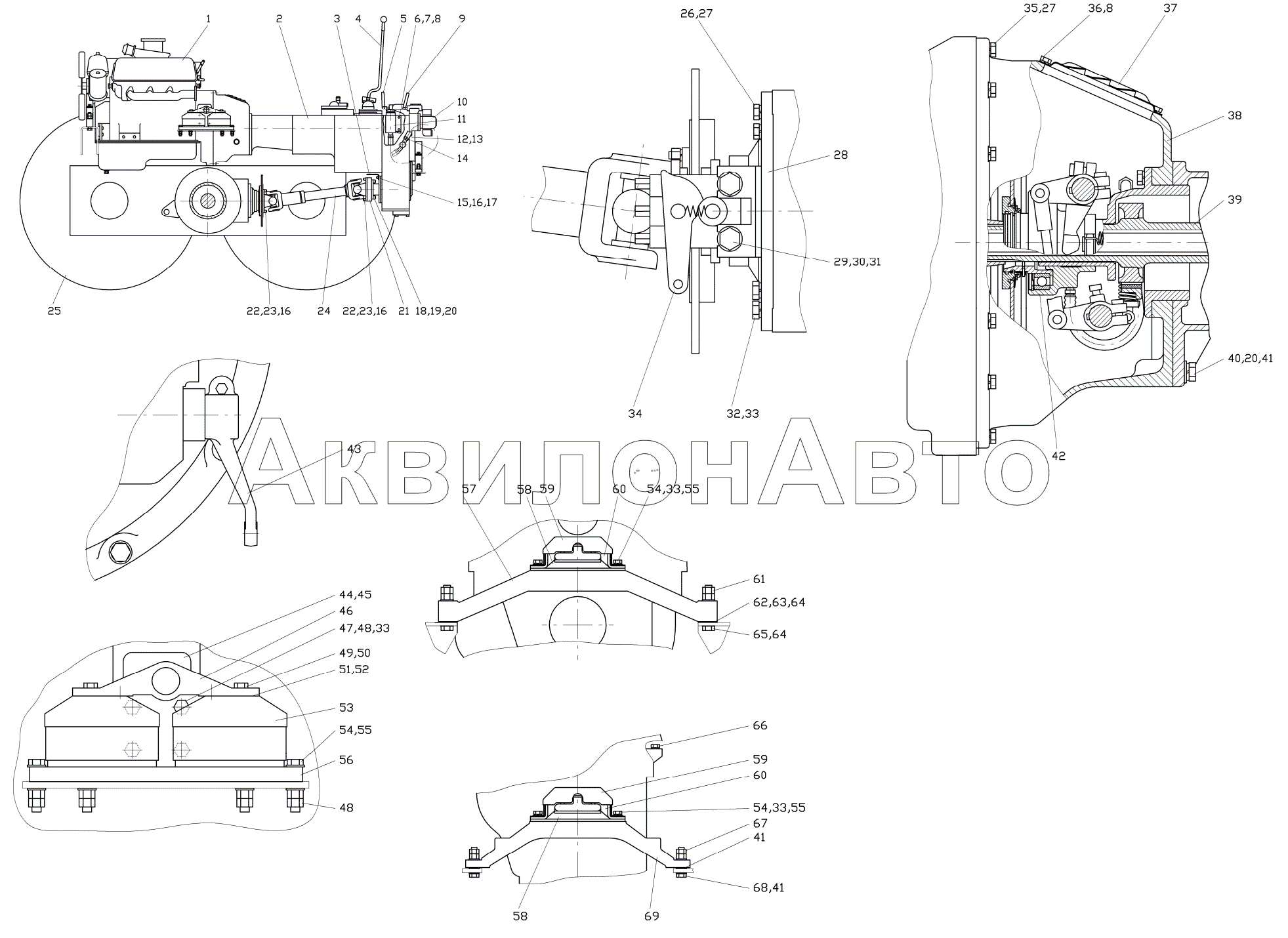

Трансмиссия 237.03.00.00.000-01
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ЯМЗ-236-Д3 | Двигатель ЯМЗ-236-Д3 | 1 шт |
|
| 2 | 151.37.005-7-03 | Коробка перемены передач | 1 шт |
|
| 3 | 237.03.00.00.009 | Кронштейн | 1 шт |
Нет
Подписаться
|
| 4 | 237.03.05.00.000 | Рычаг | 1 шт |
Нет
Подписаться
|
| 5 | 237.03.00.00.007 | Рычаг | 1 шт |
|
| 6 | Болт M8-6gx20.46.06 | Болт M8-6gx20.46.06 | 2 шт |
|
| 7 | Гайка M8-6Н.5.06 | Гайка M8-6Н.5.06 | 2 шт |
|
| 8 | Шайба 8 65Г 06 | Шайба 8 65Г 06 | 6 шт |
|
| 9 | 237.03.00.00.007-01 | Рычаг | 1 шт |
|
| 10 | 237.03.07.00.000 | Установка насоса | 1 шт |
Нет
Подписаться
|
| 11 | 237.03.04.00.000 | Горловина | 1 шт |
Нет
Подписаться
|
| 12 | 237.03.00.00.010 | Рукав 25х35-1,6 L = 1300 | 1 шт |
|
| 13 | 97.662.175 | Хомут | 1 шт |
|
| 14 | 97.662.173 | Хомут | 2 шт |
|
| 15 | Болт M10-6gx50.46.06 | Болт M10-6gx50.46.06 | 2 шт |
|
| 16 | Шайба 10 65Г 06 | Шайба 10 65Г 06 | 18 шт |
|
| 17 | Шайба С.10.02.Ст3кп.06 | Шайба С.10.02.Ст3кп.06 | 4 шт |
|
| 18 | 237.03.00.00.002 | Шпилька | 4 шт |
|
| 19 | 237.03.00.00.003 | Гайка | 4 шт |
|
| 20 | Шайба 16 65Г 06 | Шайба 16 65Г 06 | 22 шт |
|
| 21 | 237.03.00.00.011 | Переходник | 1 шт |
Нет
Подписаться
|
| 22 | 225.17.00.00.008 | Гайка | 16 шт |
|
| 23 | 241.17.00.00.003 | Шпилька | 16 шт |
|
| 24 | 241.17.05.00.000 | Вал карданный L = 800 мм | 1 шт |
Розница
543.00 руб.
Менее 10 шт
В корзину
|
| 25 | 237.03.01.00.000-01 | Тележка задняя | 1 шт |
Нет
Подписаться
|
| 26 | Болт M12-6gx35.46.06 | Болт M12-6gx35.46.06 | 2 шт |
|
| 27 | Шайба 12 65Г 06 | Шайба 12 65Г 06 | 14 шт |
|
| 28 | 241.17.01.00.000 | Кронштейн | 1 шт |
|
| 29 | 241.17.00.00.002 | Болт | 2 шт |
|
| 30 | Шайба 18 65Г 06 | Шайба 18 65Г 06 | 2 шт |
|
| 31 | Шайба С.18.02.Ст3кп.06 | Шайба С.18.02.Ст3кп.06 | 2 шт |
|
| 32 | 241.17.00.00.001 | Болт | 2 шт |
|
| 33 | Шайба 14 65Г 06 | Шайба 14 65Г 06 | 14 шт |
|
| 34 | 241.17.02.00.000-01 | Тормоз стояночный | 1 шт |
Нет
Подписаться
|
| 35 | Болт M12-6gx40.66.06 | Болт M12-6gx40.66.06 | 12 шт |
|
| 36 | Болт M8-6gx16.46.06 | Болт M8-6gx16.46.06 | 4 шт |
|
| 37 | 150.21.234-1 | Крышка люка | 1 шт |
|
| 38 | 172.21.031-02 | Муфта сцепления | 1 шт |
|
| 39 | 172.21.034 | Вал сцепления | 1 шт |
|
| 40 | Болт M16-6gx50.109.40Х.06 | Болт M16-6gx50.109.40Х.06 | 10 шт |
|
| 41 | Шайба С.16.02.Ст3кп.06 | Шайба С.16.02.Ст3кп.06 | 20 шт |
|
| 42 | 237.03.06.00.000 | Муфта выключения сцепления | 1 шт |
|
| 43 | 237.03.00.00.008 | Рычаг | 1 шт |
|
| 44 | 237.03.03.00.000-01 | Кронштейн | 1 шт |
Нет
Подписаться
|
| 45 | 237.03.03.00.000 | Кронштейн | 1 шт |
Нет
Подписаться
|
| 46 | 150.00.103-5 | Опора средняя | 2 шт |
|
| 47 | 237.03.00.00.006 | Шпилька | 8 шт |
|
| 48 | Гайка M14-6Н.5.06 | Гайка M14-6Н.5.06 | 16 шт |
|
| 49 | Болт 3 M12-6gx35.66.06 | Болт 3 M12-6gx35.66.06 | 8 шт |
|
| 50 | 14.57.223 | Шайба штампованная | 8 шт |
|
| 51 | 150.00.109 | Прокладка регулировочная | 2 шт |
|
| 52 | 150.00.109-01 | Прокладка регулировочная | 2 шт |
|
| 53 | 150.00.014А | Кожух защитный | 4 шт |
|
| 54 | 250.02.05.00.005 | Болт | 12 шт |
|
| 55 | Шайба С.14х2.02.Ст3кп.06 | Шайба С.14х2.02.Ст3кп.06 | 20 шт |
|
| 56 | 150.00.064-1 | Кронштейн опорный с подушками | 2 шт |
|
| 57 | 250.02.05.00.004 | Балка | 1 шт |
Нет
Подписаться
|
| 58 | 150.00.073 | Подушка | 2 шт |
Розница
14.50 руб.
Нет
Подписаться
|
| 59 | 150.00.033-1А | Колпак защитный | 2 шт |
|
| 60 | 150.00.074 | Скоба | 2 шт |
|
| 61 | Гайка M20-6Н.5.06 | Гайка M20-6Н.5.06 | 4 шт |
|
| 62 | 237.03.00.00.004 | Прокладка регулировочная | 2 шт |
|
| 63 | 237.03.00.00.004-01 | Прокладка регулировочная | 2 шт |
|
| 64 | Шайба С.20.02.Ст3кп.06 | Шайба С.20.02.Ст3кп.06 | 10 шт |
|
| 65 | Болт M20-6gx120.46.06 | Болт M20-6gx120.46.06 | 2 шт |
|
| 66 | 271.05.01.01.001 | Пробка | 1 шт |
|
| 67 | Гайка M16-6Н.5.06 | Гайка M16-6Н.5.06 | 4 шт |
|
| 68 | Болт M16-6gx70.46.06 | Болт M16-6gx70.46.06 | 2 шт |
|
| 69 | 237.03.00.00.005 | Балка | 1 шт |
|
