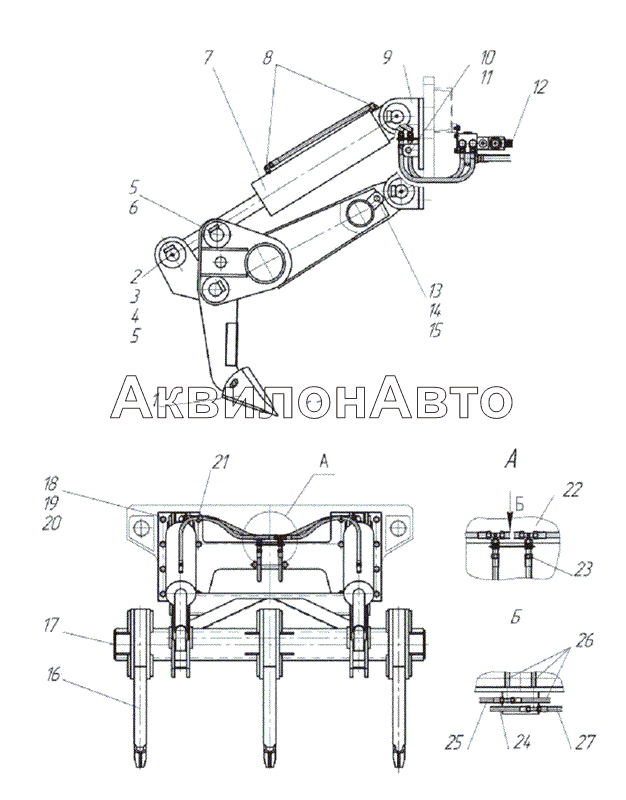

Установка рыхлителя 159.00.00.00.000-02
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 225.19.06.00.007 | Наконечник | 3 шт |
|
| 2 | 255.19.00.00.001 | Ось | 6 шт |
Нет
Подписаться
|
| 3 | 255.21.00.00.003 | Кольцо | 8 шт |
|
| 4 | Шплинт 10х100 | Шплинт 10х100 | 12 шт |
|
| 5 | Масленка 1.3 Ц6 | Масленка 1.3 Ц6 | 6 шт |
|
| 6 | 255.19.00.00.002 | Палец | 6 шт |
|
| 7 | 402.09.05.00.000УХЛ1 | Гидроцилиндр | 2 шт |
|
| 8 | 724.05.00.00.002 | Угольник | 4 шт |
|
| 9 | 159.19.01.00.000 | Опора | 1 шт |
Нет
Подписаться
|
| 10 | 159.19.00.00.003 | Проушина | 2 шт |
|
| 11 | 159.19.00.00.005 | Стяжка | 4 шт |
|
| 12 | 159.05.00.00.000-02 | Гидросистема рыхлителя | 1 шт |
Нет
Подписаться
|
| 13 | 159.19.00.00.004 | Ось | 4 шт |
|
| 14 | 200.01.00.00.035 | Защелка | 4 шт |
|
| 15 | Шайба С.24 | Шайба С.24 | 4 шт |
|
| 16 | 255.19.03.10.000 | Зуб | 3 шт |
Нет
Подписаться
|
| 17 | 255.19.01.00.000 | Рама | 1 шт |
Нет
Подписаться
|
| 18 | Болт М24х90 | Болт М24х90 | 8 шт |
|
| 19 | Гайка М24 | Гайка М24 | 8 шт |
|
| 20 | Шайба 24 65Г | Шайба 24 65Г | 18 шт |
|
| 21 | Хомут пластиковый 100 мм черный | Хомут пластиковый 100 мм черный | 4 шт |
|
| 22 | TN120-12L | Адаптер TN120-12L | 2 шт |
|
| 23 | TN102-12L | Адаптер TN102-12L | 2 шт |
|
| 24 | РВД10.33.1150 М18х1,5 | РВД10.33.1150 М18х1,5 | 1 шт |
|
| 25 | РВД10.33.550 М18х1,5 | РВД10.33.550 М18х1,5 | 1 шт |
|
| 26 | РВД10.33.650 М18х1,5 | РВД10.33.650 М18х1,5 | 3 шт |
|
| 27 | РВД10.33.1050 М18х1,5 | РВД10.33.1050 М18х1,5 | 1 шт |
|
