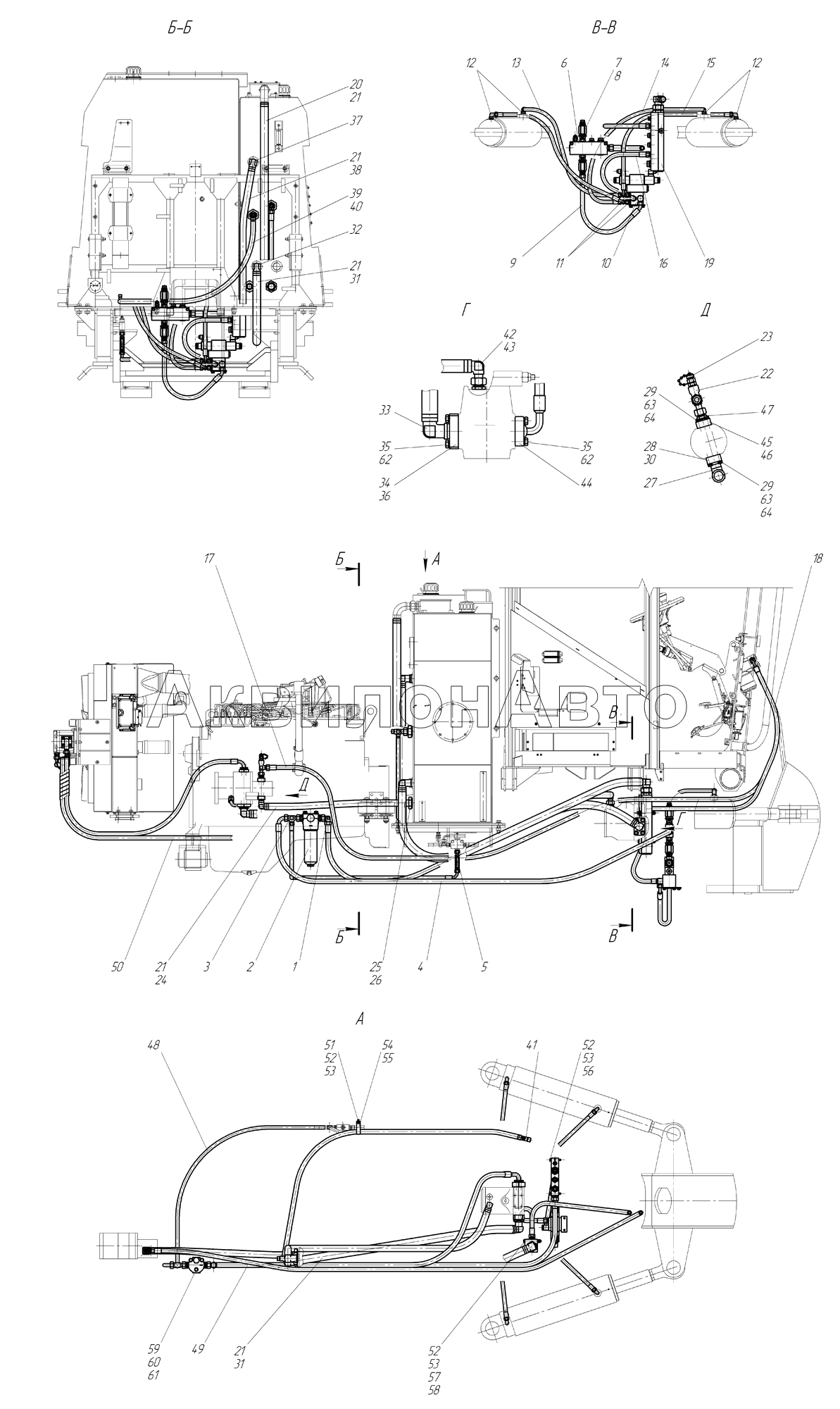

Гидросистема рамы подмоторной 730.15.01.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | TN119-18L | Адаптер TN119-18L | 1 шт |
|
| 2 | 760.05.02.02.000-01 | Фильтр напорный | 1 шт |
|
| 3 | 730.15.01.05.000 | Тройник | 1 шт |
|
| 4 | РВД16.25.2600.М26х1,5.0/90 | РВД 16.25.2600.М26х1,5.0/90 | 1 шт |
|
| 5 | 730.15.01.03.000 | Клапан обратный | 1 шт |
|
| 6 | 730.15.01.01.000 | Коллектор напорный | 1 шт |
|
| 7 | 730.15.01.04.000 | Дроссель с обратным клапаном | 2 шт |
|
| 8 | G1/2М3 | Прокладка G1/2М3 | 2 шт |
|
| 9 | РВД12.28.650.М22х1,5.0/45 | РВД | 1 шт |
|
| 10 | 257.05.01.01.000 | Гидрораспределитель | 1 шт |
Нет
Подписаться
|
| 11 | TN121-12L | Адаптер | 2 шт |
|
| 12 | TN94-12LR1/2 | Адаптер | 4 шт |
|
| 13 | РВД10.33.1150.М18х1,5 | РВД | 1 шт |
|
| 14 | РВД10.33.1450.М18х1,5 | РВД | 1 шт |
|
| 15 | РВД10.33.1250.М18х1,5.0/90 | РВД | 2 шт |
|
| 16 | РВД12.28.450.М22х1,5 | РВД | 1 шт |
|
| 17 | РВД12.28.3800.М22х1,5.0/45 | РВД 12.28.3800.М22х1,5.0/45 | 1 шт |
|
| 18 | РВД12.28.1450.М22х1,5.0/45 | РВД 12.28.1450.М22х1,5.0/45 | 1 шт |
|
| 19 | 730.15.01.02.000 | Коллектор сливной | 1 шт |
|
| 20 | 730.15.01.00.017 | Рукав 32х43-1,6 ГОСТ10362 | 1 шт |
|
| 21 | NORMA32-50 | Хомут червячный "NORMA" 32-50 | 8 шт |
|
| 22 | 257.05.01.07.000 | Тройник | 1 шт |
|
| 23 | SMК-20G1/4-PC | Измерительная муфта | 1 шт |
|
| 24 | 730.15.01.00.013 | Рукав 25х35-1,6 | 1 шт |
|
| 25 | 780.05.01.00.008 | Штуцер | 1 шт |
|
| 26 | Прокладка42М3 | Прокладка | 1 шт |
|
| 27 | 760.05.02.00.003 | Угольник | 1 шт |
|
| 28 | 760.05.02.00.001 | Фланец | 1 шт |
|
| 29 | БолтМ6х30 | Болт | 8 шт |
|
| 30 | Кольцо024-029-30 | Кольцо 024-029-30 | 1 шт |
|
| 31 | 730.15.01.00.016 | Рукав 32х43-1,6 | 1 шт |
|
| 32 | 760.05.02.00.004 | Угольник | 1 шт |
|
| 33 | 730.15.01.00.002 | Угольник | 1 шт |
|
| 34 | 730.15.01.00.001 | Фланец | 1 шт |
|
| 35 | БолтМ12х40 | Болт М12х40 | 8 шт |
|
| 36 | Кольцо042-050-46 | Кольцо 042-050-46 | 1 шт |
|
| 37 | 730.15.01.00.004 | Угольник | 1 шт |
|
| 38 | 730.15.01.00.014 | Рукав 25х35-1,6 | 1 шт |
|
| 39 | 730.15.01.00.011 | Рукав 16х25-1,6 | 2 шт |
|
| 40 | NORMA16-27 | Хомут червячный «NORMA»16-27 | 2 шт |
|
| 41 | 761.05.01.00.001 | Тройник | 1 шт |
|
| 42 | 760.10.01.00.000 | Угольник | 1 шт |
|
| 43 | TN92GG-22LR | Адаптер TN92GG-22LR | 1 шт |
|
| 44 | DB-6000-1-М | Полуфланец DB-6000-1-М | 2 шт |
|
| 45 | 760.05.02.00.002 | Фланец | 1 шт |
|
| 46 | Кольцо020-025-30 | Кольцо 020-025-30 | 1 шт |
|
| 47 | TN93-15LR | Адаптер TN93-15LR | 1 шт |
|
| 48 | РВД10.33.1850.М18х1,5.0/90 | РВД 10.33.1850.М18х1,5.0/90 | 1 шт |
|
| 49 | РВД16.25.2600.М26х1,5 | РВД | 1 шт |
|
| 50 | 760.05.02.01.000 | Гидросистема привода вентилятора | 1 шт |
|
| 51 | БолтМ8х16 | Болт М8х16 | 3 шт |
|
| 52 | Шайба8.65Г | Шайба 8.65Г | 7 шт |
|
| 53 | ШайбаС8х1,4 | Шайба С8 х1,4 | 7 шт |
|
| 54 | 257.05.01.00.004 | Хомут | 3 шт |
|
| 55 | 257.05.01.00.008 | Трубка 305 ТВ-40, 16 L=210 | 3 шт |
|
| 56 | БолтМ8х60 | Болт М8х60 | 2 шт |
|
| 57 | БолтМ8х90 | Болт | 2 шт |
|
| 58 | ГайкаМ8 | Гайка М8 | 2 шт |
|
| 59 | БолтМ10х16 | Болт М10х16 | 3 шт |
|
| 60 | Шайба10.65Г | Шайба10.65Г | 3 шт |
|
| 61 | ШайбаС10 | Шайба | 3 шт |
|
| 62 | Шайба12.65Г | Шайба12.65Г | 8 шт |
|
| 63 | Шайба6.65Г | Шайба | 8 шт |
|
| 64 | ШайбаС6х1,4 | Шайба | 8 шт |
|
