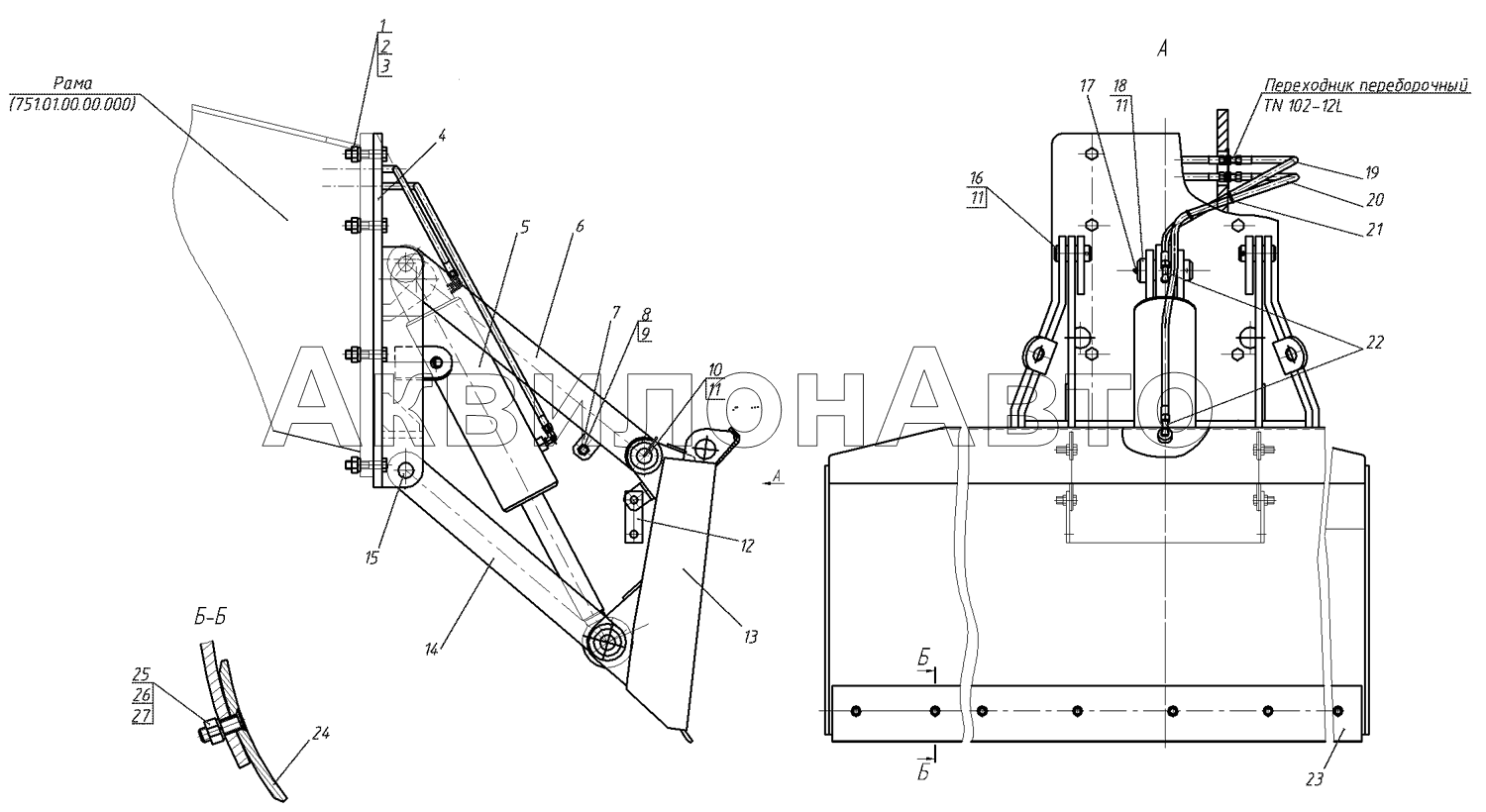

Отвал передний 751.21.00.00.000-03
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 751.01.00.00.000 | Рама | шт |
|
|
| TN102-12L | Адаптер TN102-12L | шт |
|
|
| 1 | БолтМ24х100 | Болт | 8 шт |
|
| 2 | ГайкаМ24 | Гайка М24 | 8 шт |
|
| 3 | Шайба24.65Г | Шайба | 8 шт |
|
| 4 | 751.21.02.00.000 | Опора | 1 шт |
|
| 5 | 409.09.05.00.000 | Гидроцилиндр | 1 шт |
|
| 6 | 255.21.04.00.000 | Тяга | 2 шт |
Нет
Подписаться
|
| 7 | 255.07.01.01.003 | Планка | 4 шт |
|
| 8 | БолтМ20х50 | Болт М20х50 | 4 шт |
|
| 9 | ГайкаМ20 | Гайка М20 | 4 шт |
|
| 10 | 255.21.00.00.001-01 | Ось | 4 шт |
Нет
Подписаться
|
| 11 | Шплинт8х80 | Шплинт 8х80 | 10 шт |
|
| 12 | 255.00.00.00.007 | Стяжка | 2 шт |
|
| 13 | 255.21.05.00.000 | Отвал | 1 шт |
Нет
Подписаться
|
| 14 | 751.21.04.00.000 | Рамка | 1 шт |
|
| 15 | 776.21.00.00.001 | Ось | 2 шт |
|
| 16 | 255.21.00.00.001 | Ось | 2 шт |
Нет
Подписаться
|
| 17 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | 2 шт |
|
| 18 | 255.21.00.00.002 | Ось | 2 шт |
Нет
Подписаться
|
| 19 | РВД10.33.850.М22х1,5 | РВД 10.33.850.М22х1,5 | 1 шт |
|
| 20 | РВД10.33.1300.М22х1,5 | РВД 10.33.1300.М22х1,5 | 1 шт |
|
| 21 | Хомут | Хомут пластиковый | 2 шт |
|
| 22 | TN92GG-15LR | Адаптер TN92GG-15LR | 2 шт |
|
| 23 | 225.07.04.00.005 | Нож ЖРО1-М80х12-1820 | 1 шт |
|
| 24 | 225.21.00.00.008 | Нож | 1 шт |
|
| 25 | 225.07.04.00.001-02 | Болт | 10 шт |
|
| 26 | ГайкаМ16 | Гайка М16 | 10 шт |
|
| 27 | Шайба16.65Г | Шайба16.65Г | 10 шт |
|
