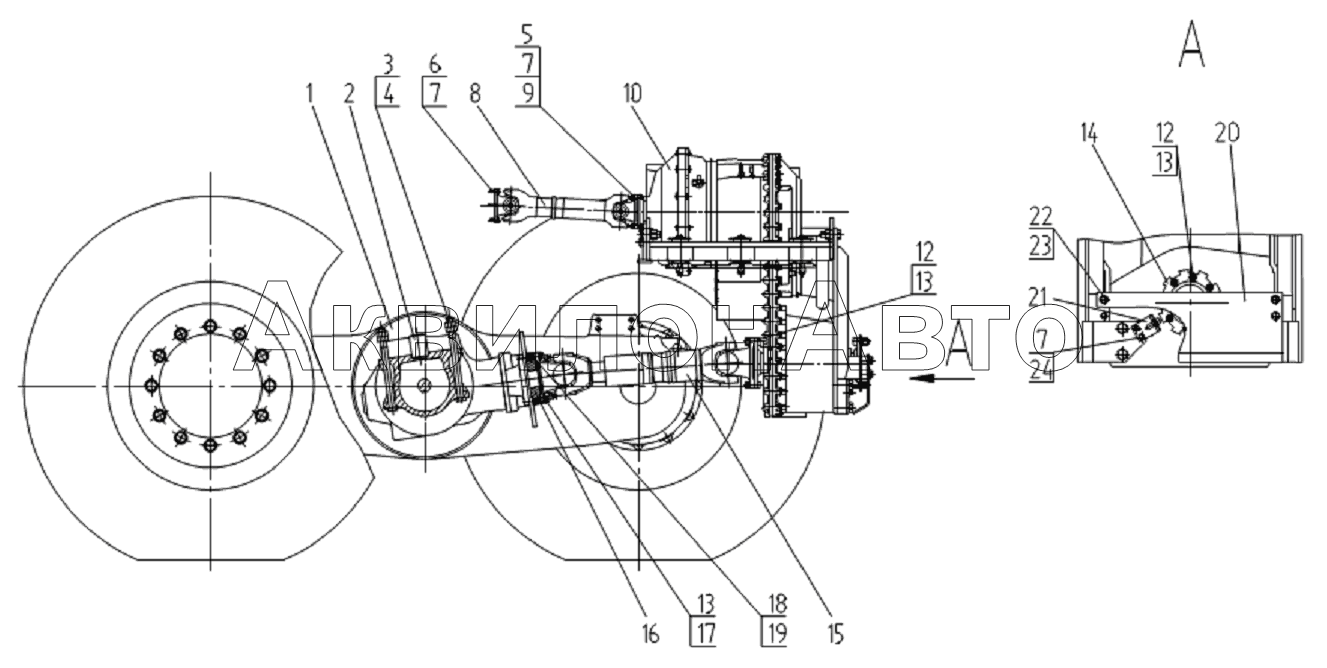

760.03.00.00.000 Трансмиссия
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 257.03.06.00.000-01 | Тележка задняя | 1 шт |
|
| 2 | 723.03.00.00.002 | Штифт | 1 шт |
|
| 3 | БолтМ20х1,5х260 | Болт М20х1,5х260 | 8 шт |
|
| 4 | ГайкаМ20х1,5 | Гайка | 16 шт |
|
| 5 | 225.17.00.00.008 | Гайка | 8 шт |
|
| 6 | 724.03.00.00.005-80 | Болт | 8 шт |
|
| 7 | Шайба10.65Г. | Шайба.65Г. | 18 шт |
|
| 8 | 0 113 1400057 | Вал карданный | 1 шт |
|
| 9 | 0.811.1009-80 | Болт специальный | 8 шт |
|
| 10 | КПП | Установка коробки переключения передач | 1 шт |
|
| 12 | 257.03.00.00.017 | Гайка | 16 шт |
|
| 13 | Шайба14.65Г. | Шайба 14.65Г. | 16 шт |
|
| 14 | 257.03.00.00.008 | Переходник | 1 шт |
Нет
Подписаться
|
| 15 | 0 120 1100524 | Вал карданный | 1 шт |
|
| 16 | 257.03.00.00.015 | Переходник | 1 шт |
|
| 17 | 257.03.00.00.013 | Болт | 8 шт |
|
| 18 | ГайкаМ12 | Гайка М12 | 8 шт |
|
| 19 | Шайба12.65Г | Шайба12.65Г | 8 шт |
|
| 20 | 257.03.00.00.014 | Кожух | 1 шт |
|
| 21 | 257.03.00.00.016 | Кронштейн | 1 шт |
|
| 22 | БолтМ16х35 | Болт М16х35 | 4 шт |
|
| 23 | Шайба16.65Г | Шайба16.65Г | 4 шт |
|
| 24 | БолтМ10х16 | Болт М10х16 | 2 шт |
|
