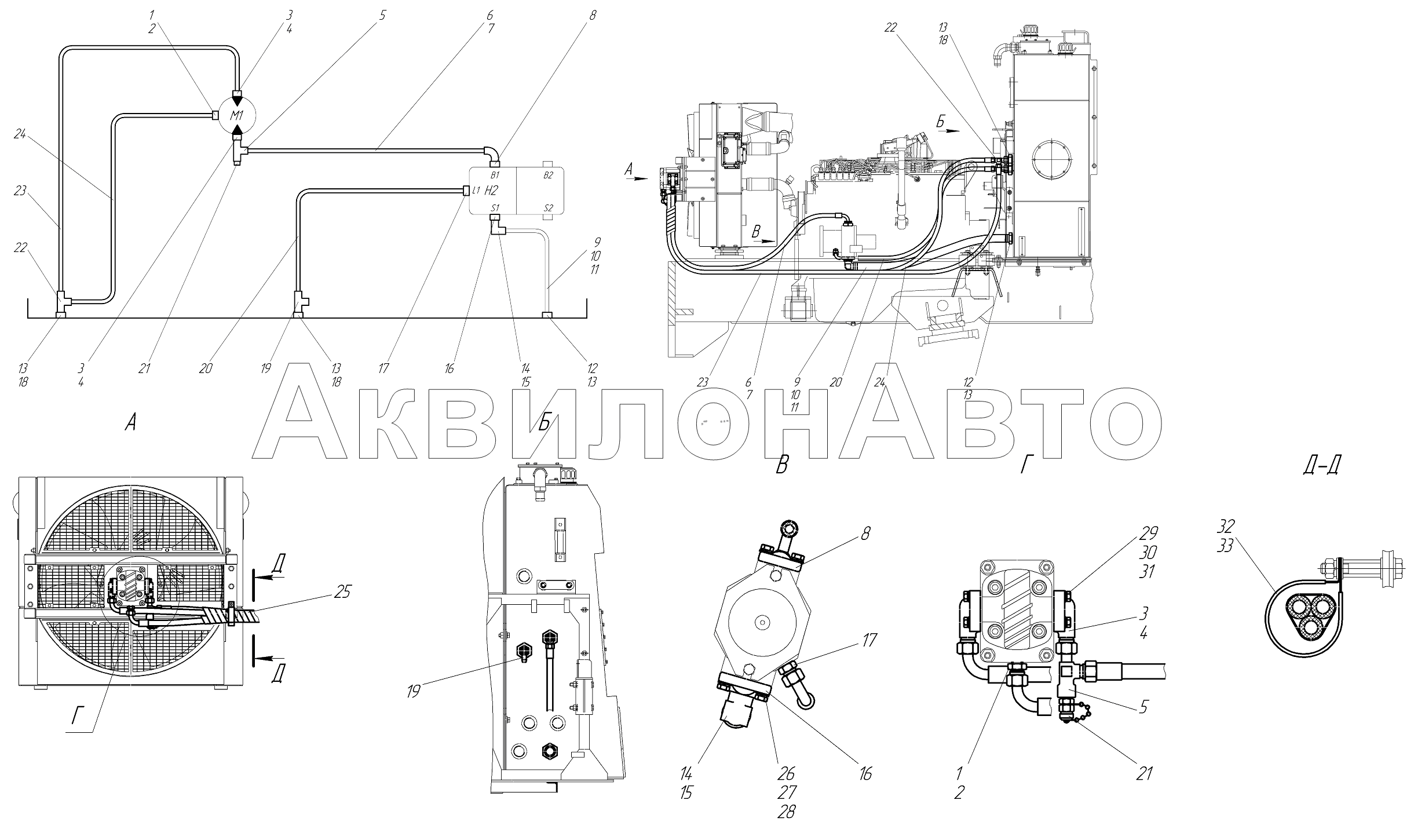

Гидросистема привода вентилятора 760.05.02.01.000
/60.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 760.05.02.01.003 | Штуцер | 1 шт |
|
| 2 | Прокладка12М3 | Прокладка | 1 шт |
|
| 3 | 760.05.02.01.002 | Патрубок | 2 шт |
|
| 4 | 020-025-30 | Кольцо 020-025-30 | 2 шт |
Розница
1.10 руб.
Нет
Подписаться
|
| 5 | 257.05.01.07.000 | Тройник | 1 шт |
|
| 6 | 2SN-12-275-1850 | Рукав в сборе | 1 шт |
|
| 7 | 24,99х3,53(NBR70)SAEJ518 | Кольцо резиновое | 1 шт |
|
| 8 | DB-3000-3/4dm-M/U | Полуфланец | 2 шт |
|
| 9 | 760.05.02.01.005 | Рукав 32х43-1,6 | 1 шт |
|
| 10 | 257.12.00.00.010-01 | Спираль | 1 шт |
|
| 11 | Хомут32-50 | Хомут червячный | 2 шт |
|
| 12 | 780.05.01.00.007 | Штуцер | 1 шт |
|
| 13 | Прокладка42М3 | Прокладка | 3 шт |
|
| 14 | 760.05.02.01.004 | Угольник | 1 шт |
|
| 15 | 036-042-36 | Кольцо 036-042-36 | 1 шт |
|
| 16 | DB-3000-1dm1/4-10,5/ISO | Полуфланец | 2 шт |
|
| 17 | TN92-15L-3/4dm-16UNF | Адаптер | 1 шт |
|
| 18 | 760.05.02.01.001 | Штуцер | 2 шт |
|
| 19 | 760.05.02.01.200 | Тройник | 1 шт |
|
| 20 | 12.28.1450.М22х1,5.0/90 | РВД | 1 шт |
|
| 21 | SMК-20G1/4C | Ниппель-манометр | 1 шт |
|
| 22 | 760.05.02.01.100 | Тройник | 1 шт |
|
| 23 | 12.28.3000.М22х1,5.0/90 | РВД | 1 шт |
|
| 24 | 12.28.2650.М22х1,5.0/90 | РВД | 1 шт |
|
| 25 | SAFEPLAST32 | Спираль гибкая SAFEPLAST 32 черного цвета | 1 шт |
|
| 26 | БолтМ10х30 | Болт М10х30 | 8 шт |
|
| 27 | Шайба10.65Г | Шайба10.65Г | 8 шт |
|
| 28 | ШайбаС10 | Шайба | 8 шт |
|
| 29 | БолтМ8х30 | Болт М8х30 | 8 шт |
|
| 30 | Шайба8.65Г | Шайба 8.65Г | 8 шт |
|
| 31 | ШайбаС8 | Шайба С8 | 8 шт |
|
| 32 | 257.05.01.00.004 | Хомут | 1 шт |
|
| 33 | 257.05.01.00.008 | Трубка 305 ТВ-40, 16 L=210 | 1 шт |
|
