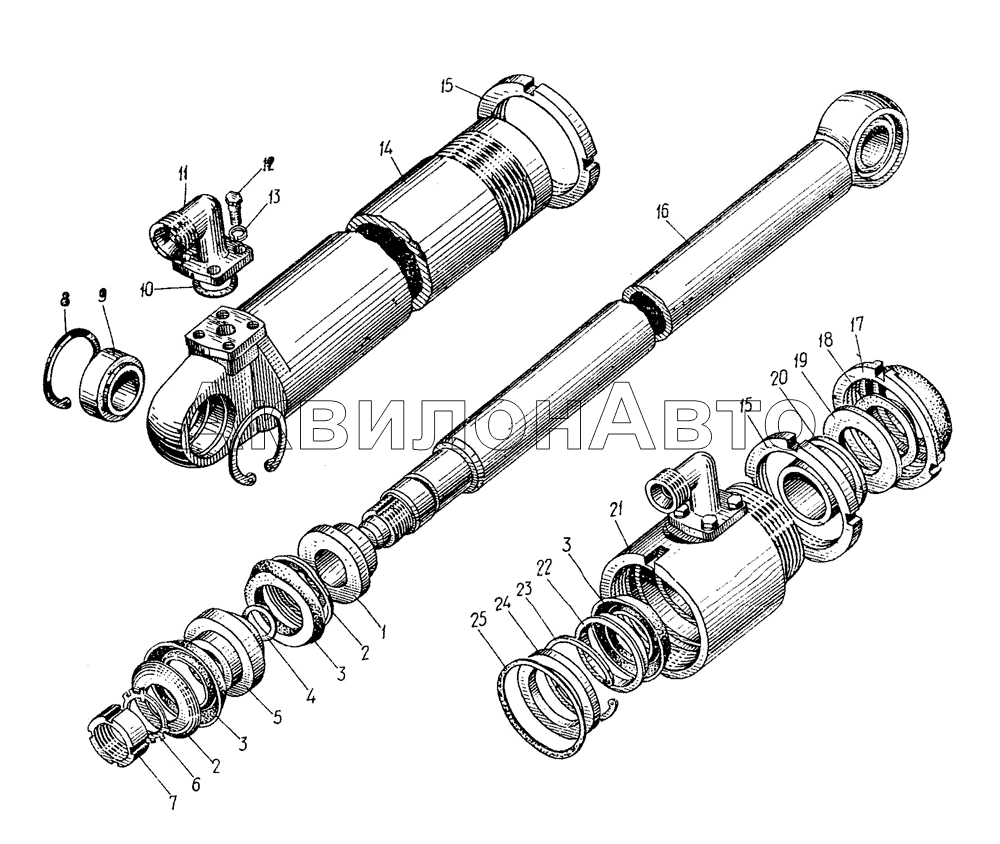

Цилиндр рукояти 03.6200.000
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 11.1500.004 | Конус | 1 шт |
|
| 2 | 11.1500.003 | Упор | 2 шт |
|
| 3 | Манжета 55x80 | Манжета 55x80 | 3 шт |
|
| 4 | Кольцо Н1-35x28-2 | Кольцо Н1-35x28-2 | 1 шт |
|
| 5 | 03.6200.001 | Поршень | 1 шт |
|
| 6 | Шайба 33 | Шайба 33 | 1 шт |
|
| 7 | 03.6200.003 | Гайка круглая | 1 шт |
|
| 8 | Кольцо Б62 | Кольцо Б62 | 4 шт |
|
| 9 | Подшипник ШС40 | Подшипник ШС40 | 2 шт |
|
| 10 | 11.1400.020 | Кольцо уплотнительное | 2 шт |
|
| 11 | 03.6100.003 | Штуцер угловой | 2 шт |
|
| 12 | Болт M10x20 | Болт M10x20 | 8 шт |
|
| 13 | Шайба 10 | Шайба 10 | 8 шт |
|
| 14 | 03.6200.200 | Труба в сборе | 1 шт |
|
| 15 | 11.1500.015 | Гайка круглая | 2 шт |
|
| 16 | 03.6200.300 | Шток | 1 шт |
|
| 17 | 11.1400.011 | Крышка | 1 шт |
|
| 18 | 11.1400.014 | Грязесъемник | 1 шт |
|
| 19 | 11.1400.013 | Шайба | 1 шт |
|
| 20 | 11.1400.012 | Втулка | 1 шт |
|
| 21 | 03.6202.001 | Крышка передняя | 1 шт |
|
| 22 | 11.1400.019 | Кольцо подворотниковое | 1 шт |
|
| 23 | Кольцо Б80 | Кольцо Б80 | 1 шт |
|
| 24 | 11.1500.005 | Кольцо | 1 шт |
|
| 25 | 11.1500.013 | Кольцо уплотнительное | 1 шт |
|
