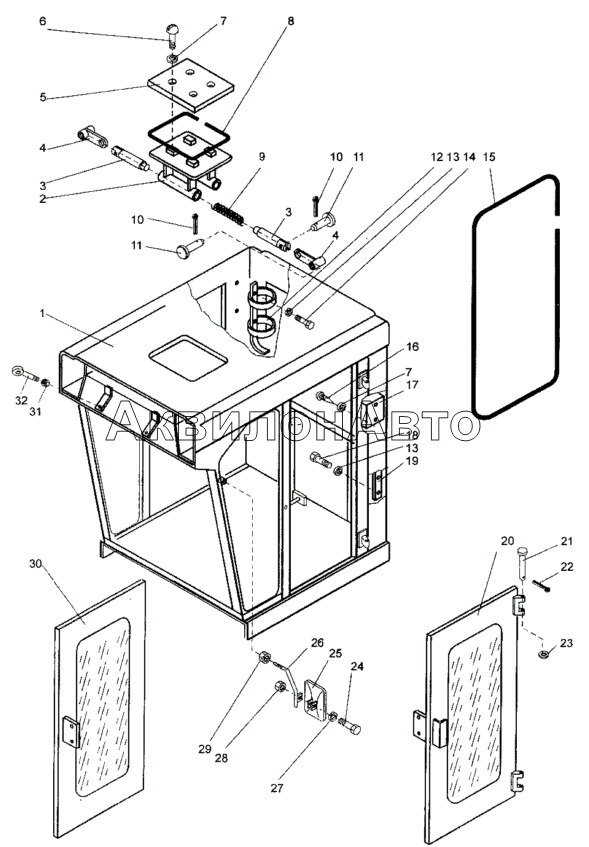

Кабина (А120.51.00.000-01)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| А120.51.00.000-01 | Кабина | 738145 шт |
|
|
| 1 | А120.51.00.010-01 | Каркас кабины | 1 шт |
|
| 2 | ДЗ-140А.51.01.470 | Крышка в сборе | 1 шт |
|
| 3 | ДЗ-140А.51.01.161-02 | Палец | 4 шт |
|
| 4 | ДЗ-140А.51.01.72 | Серьга | 4 шт |
|
| 5 | ДЗ-140А.51.01.158 | Крышка | 1 шт |
|
| 6 | [Винт В.М4-6gх30.58.019 ГОСТ 17473-80] | Винт В.М4-6gх30.58.019 ГОСТ 17473-80 | 4 шт |
|
| 7 | [Шайба С4.02.019 ГОСТ 11371-78] | Шайба С4.02.019 ГОСТ 11371-78 | 12 шт |
|
| 8 | 210.9.510.70.18 | Профиль уплотнения крышки люка | 1 шт |
|
| 9 | 067.51.00.119 | Пружина | 2 шт |
|
| 10 | [Шплинт 2x20.019 ГОСТ 391-79] | Шплинт 2x20.019 ГОСТ 391-79 | 8 шт |
|
| 11 | 067.43.11.049 | Палец | 4 шт |
|
| 12 | ДЗ-140А.51.01.380 | Кронштейн огнетушителя | 1 шт |
|
| 13 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | 4 шт |
|
| 14 | [Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | 2 шт |
|
| 15 | 210.9.510.70.18 | Профиль уплотнения крышки люка | 1 шт |
|
| 16 | ДЗ-98.50.05.126 | Винт самонарезающий | 2 шт |
|
| 17 | ДЗ-98Б.50.05.510 | Футляр аптечки | 1 шт |
|
| 18 | [Болт М10-6gх25.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх25.58.019 (S16) ГОСТ 7798-70 | 2 шт |
|
| 19 | ДЗ-140А.51.01.900 | Кронштейн термоса | 1 шт |
|
| 20 | ДЗ-140А.51.01.300-11 | Калитка | 1 шт |
|
| 21 | ДЗ-140А.51.01.570 | Палец в сборе | 4 шт |
|
| 22 | [Шплинт 2,5x25.019 ГОСТ 391-79] | Шплинт 2,5x25.019 ГОСТ 391-79 | 4 шт |
|
| 23 | [Шайба С10.02.019 ГОСТ 11371-78] | Шайба С10.02.019 ГОСТ 11371-78 | 8 шт |
|
| 24 | [Болт М8-6gх45.58.019 (S13) ГОСТ 7798-70] | Болт М8-6gх45.58.019 (S13) ГОСТ 7798-70 | 2 шт |
|
| 25 | ДЗ-140А.51.01.700 | Зеркало наружное | 2 шт |
|
| 26 | ДЗ-140А.51.01.065 | Кронштейн | 2 шт |
|
| 27 | [Шайба 8.65Г.019 ГОСТ 6402-70] | Шайба 8.65Г.019 ГОСТ 6402-70 | 2 шт |
|
| 28 | [Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70] | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | 8 шт |
|
| 29 | [Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | 2 шт |
|
| 30 | ДЗ-140А.51.01.300-10 | Калитка | 1 шт |
|
| 31 | [Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | 4 шт |
|
| 32 | ДЗ-98.41.06.000 | Кронштейн | 2 шт |
|
