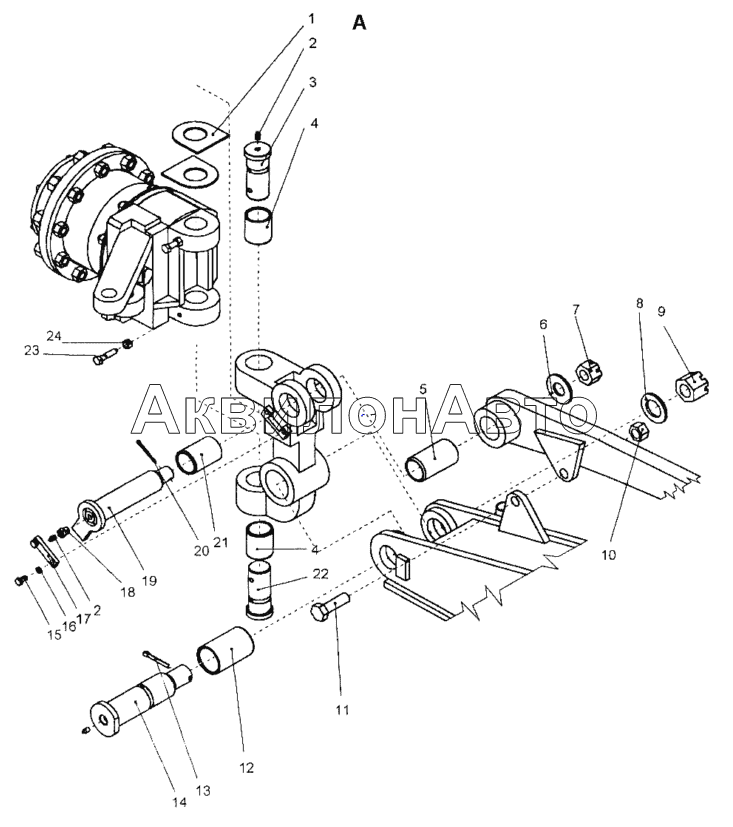

Мост передний (А120.61.00.500)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| А120.61.00.500 | Мост передний | 736362 шт |
|
|
| 1 | А120.61.00.083 | Шайба | 4 шт |
Нет
Подписаться
|
| 2 | [Масленка 1.3.Ц6 ГОСТ 19853-74] | Масленка 1.3.Ц6 ГОСТ 19853-74 | 15 шт |
|
| 3 | А120.61.00.081 | Ось | 2 шт |
Нет
Подписаться
|
| 4 | А120.61.00.084 | Втулка | 4 шт |
|
| 5 | А120.61.00.518 | Втулка | 2 шт |
Нет
Подписаться
|
| 6 | А120.61.00.033 | Шайба | 2 шт |
|
| 7 | 067.13.12.077 | Гайка | 2 шт |
|
| 8 | 067.14.11.092 | Шайба | 3 шт |
|
| 9 | 067.13.12.093 | Гайка | 2 шт |
|
| 10 | [Гайка М24-6Н.5.019 (S36) ГОСТ 5915-70] | Гайка М24-6Н.5.019 (S36) ГОСТ 5915-70 | 1 шт |
|
| 11 | [Болт М24-6gх75.58.019 (S36) ГОСТ 7798-70] | Болт М24-6gх75.58.019 (S36) ГОСТ 7798-70 | 1 шт |
|
| 12 | А120.61.00.001-01 | Втулка | 2 шт |
Нет
Подписаться
|
| 13 | [Шплинт 8x80.019 ГОСТ 397-79] | Шплинт 8x80.019 ГОСТ 397-79 | 3 шт |
|
| 14 | А120.61.00.512 | Ось | 2 шт |
Нет
Подписаться
|
| 15 | [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | 6 шт |
|
| 16 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | 6 шт |
|
| 17 | 067.33.13.172 | Планка | 3 шт |
|
| 18 | А120.61.00.008 | Штуцер | 2 шт |
|
| 19 | А120.61.00.540 | Ось | 2 шт |
Нет
Подписаться
|
| 20 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 | 2 шт |
|
| 21 | ТО-40.25.15.004-07 | Втулка | 1 шт |
|
| 22 | А120.61.00.082 | Ось | 2 шт |
Нет
Подписаться
|
| 23 | А120.61.00.007 | Болт | 4 шт |
|
| 24 | [Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | 4 шт |
|
