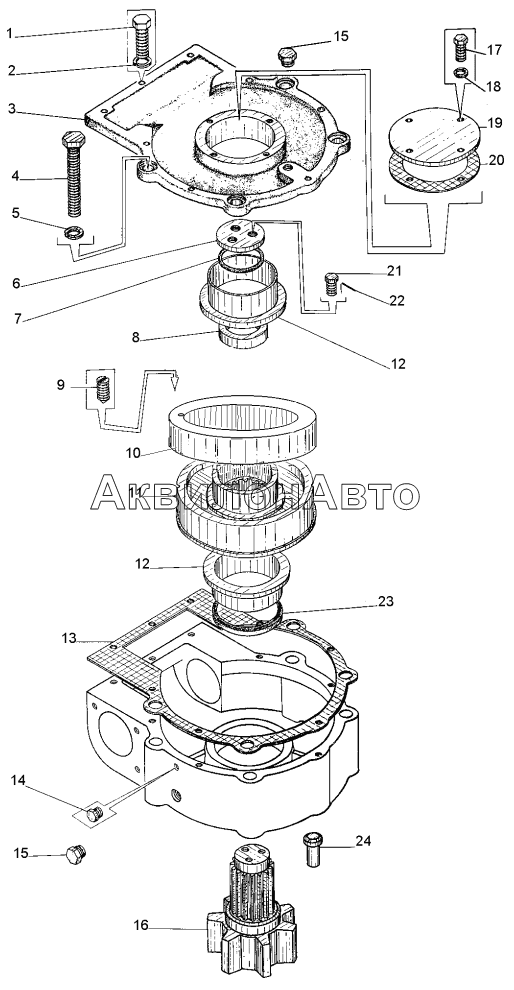

Редуктор поворота отвала (ДЗ-98.29.00.000)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | М10-6gх35.58.0197798 | Болт | 6 шт |
|
| 2 | 10.65Г.0696402 | Шайба | 6 шт |
|
| 3 | ДЗ-98.29.00.002 | Прокладка | 1 шт |
|
| 4 | М20-8gх180.46.01915590 | Болт | 4 шт |
|
| 5 | 20.65Г.0696402 | Шайба | 4 шт |
|
| 6 | Д395Б.01.173 | Шайба | 1 шт |
|
| 7 | 065-075-58-2-218829/9833 | Кольцо | 1 шт |
|
| 8 | ДЗ-98.29.00.026 | Кольцо | 1 шт |
|
| 9 | В.М10-6gх20.22Н.0191476 | Винт | 6 шт |
|
| 10 | ДЗ-98.29.00.023 | Венец | 1 шт |
Нет
Подписаться
|
| 11 | ДЗ-98.29.00.021 | Ступица | 1 шт |
|
| 12 | ДЗ-98.29.00.014 | Втулка картера | 2 шт |
|
| 13 | ДЗ-98.29.00.009 | Прокладка | 1 шт |
|
| 14 | ДЗ-98.43.00.034 | Пробка коническая | 1 шт |
|
| 15 | Д144-17-20 | Пробка коническая | 2 шт |
|
| 16 | ДЗ-98.29.00.015 | Вал-шестерня | 1 шт |
Розница
272.00 руб.
Нет
Подписаться
|
| 17 | М8-6gх20.56.0197796 | Болт | 4 шт |
|
| 18 | 8.65Г.0696402 | Шайба | 4 шт |
|
| 19 | ДЗ-98.29.00.013 | Крышка | 1 шт |
|
| 20 | ДЗ-98.29.00.011 | Прокладка | 1 шт |
|
| 21 | ДЗ-98.29.00.028 | Болт | 3 шт |
|
| 22 | Д144-46-095 | Контровка | 1 шт |
|
| 23 | 1.1-110х135-18752 | Манжета | 4 шт |
|
| 24 | Д395А.0504.023-1 | Палец установочный | 1 шт |
|
