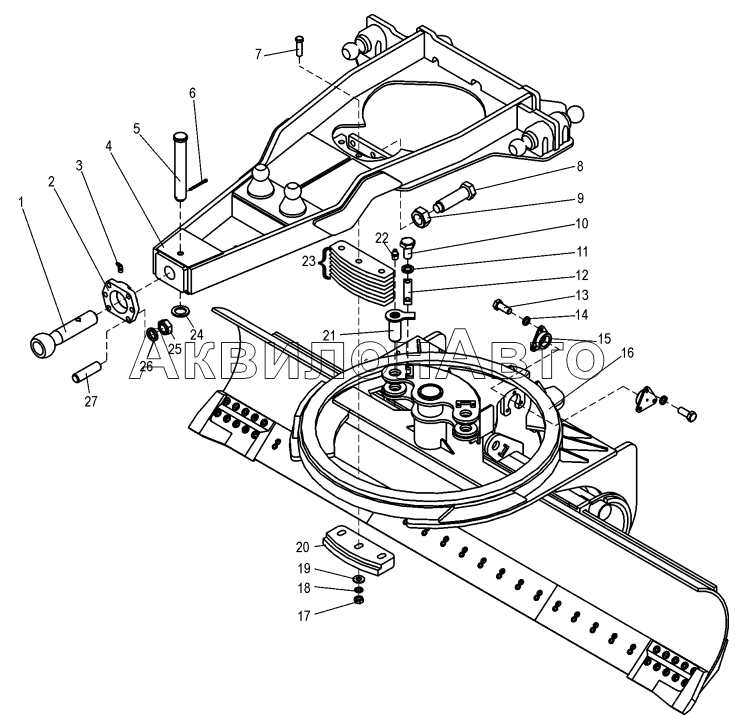

Рама тяговая (ДЗ-98Д.34.00.000-02)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ДЗ-98.34.00.024 | Шкворень | 1 шт |
|
| 2 | Д395Б-34-044 | Опора шкворня | 1 шт |
|
| 3 | ГОСТ19853-74 | Масленка | 1 шт |
|
| 4 | ДЗ-98Д.34.01.000 | Балка несущая | 1 шт |
|
| 5 | А120.34.00.033 | Палец | 1 шт |
Нет
Подписаться
|
| 6 | ГОСТ397-79 | Шплинт | 1 шт |
|
| 7 | ДЗ-98Д.34.00.009 | Болт | 9 шт |
|
| 8 | Д395.0601.014 | Болт специальный | 9 шт |
|
| 9 | ГОСТ5915-70 | Гайка | 9 шт |
|
| 10 | ГОСТ7798-70 | Болт | 4 шт |
|
| 11 | ГОСТ6402-70 | Шайба | 4 шт |
|
| 12 | Д323.03.007 | Серьга | 2 шт |
|
| 13 | ГОСТ7798-70 | Болт | 6 шт |
|
| 14 | ГОСТ6402-70 | Шайба | 6 шт |
|
| 15 | ДЗ-98А.30.00.037 | Втулка | 2 шт |
|
| 16 | ДЗ-98Д.34.02.000 | Рама | 1 шт |
|
| 17 | ДЗ-98Д.34.00.008 | Гайка | 9 шт |
|
| 18 | ГОСТ6402-70 | Шайба | 9 шт |
|
| 19 | Д394.0601.023 | Шайба | 9 шт |
|
| 20 | ДЗ-98Д.34.00.006 | Накладка | 3 шт |
|
| 21 | ДЗ-98Д.34.06.000 | Ось | 2 шт |
|
| 22 | ГОСТ19853-74 | Масленка | 2 шт |
|
| 23 | ДЗ-98Д.34.00.007 | Прокладка | 24 maх шт |
|
| 24 | Д395Б-34-076 | Кольцо | 1 шт |
|
| 25 | ГОСТ5915-70 | Гайка | 6 шт |
|
| 26 | ГОСТ6402-70 | Шайба | 6 шт |
|
| 27 | Д395Б-34-081 | Шпилька специальная | 6 шт |
|
