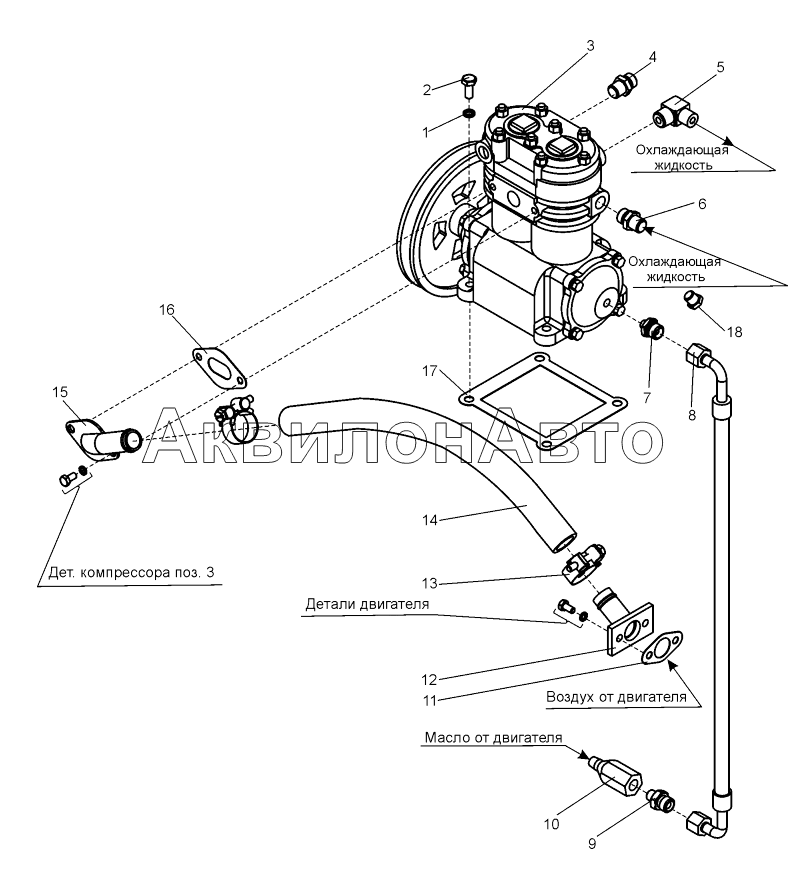

Установка компрессора (ДЗ-98В4.42.10.000)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | Шайба10.65Г.019 | Шайба 10.65Г.019 | 4 шт |
|
| 2 | БолтМ10-6gx25.58.019 | Болт | 4 шт |
|
| 3 | 5336-3509012 | Компрессор | 1 шт |
Менее 10 шт
В корзину
|
| 4 | 048.06.00.017 | Штуцер | 1 шт |
|
| 5 | ДЗ-140.42.01.001 | Угольник | 1 шт |
|
| 6 | Д395-0304024 | Штуцер | 1 шт |
|
| 7 | Д395Б-35-045 | Ниппель | 1 шт |
|
| 8 | РНД10.6.1100.0,1.54-450/54-900.М18x1,5/М18x1,5-У1-00 | РНД | 1 шт |
|
| 9 | Д394-0402058 | Ниппель | 1 шт |
|
| 10 | ДЗ-98В9.38.00.002 | Штуцер | 1 шт |
|
| 11 | А121.42.10.002 | Прокладка | 1 шт |
|
| 12 | А121.42.10.010 | Патрубок | 1 шт |
|
| 13 | Хомут1Л25-40-6 | Хомут 1Л 25-40-6 | 2 шт |
|
| 14 | А121.42.10.001-01 | Рукав | 1 шт |
|
| 15 | ДЗ-98В4.42.10.010 | Патрубок | 1 шт |
|
| 16 | Д395-0304062 | Прокладка | 1 шт |
|
| 17 | Д395-0304039 | Прокладка | 1 шт |
|
| 18 | ДЗ-98.43.00.034 | Пробка коническая | 1 шт |
|
