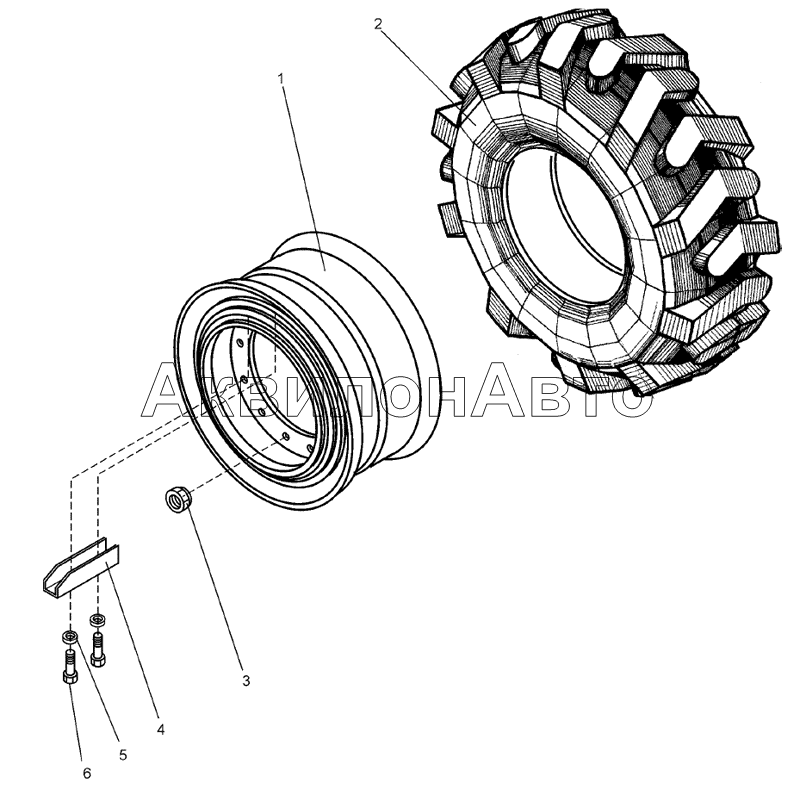

Колесо (В138.24.00.000)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | В138.24.00.010 | Обод колеса | 1 шт |
|
| 2 | 20,5-25Ф-92А нс16 | Шина пневматическая 20,5-25Ф-92А нс16 | 1 шт |
|
| 3 | В138.24.00.003 | Гайка | 12 шт |
|
| 4 | В138.24.00.002 | Корпус | 1 шт |
|
| 5 | Шайба С6.02.019 | Шайба С6.02.019 | 2 шт |
|
| 6 | Болт М6-6gх16.58.019 (S10) | Болт М6-6gх16.58.019 (S10) | 2 шт |
|
