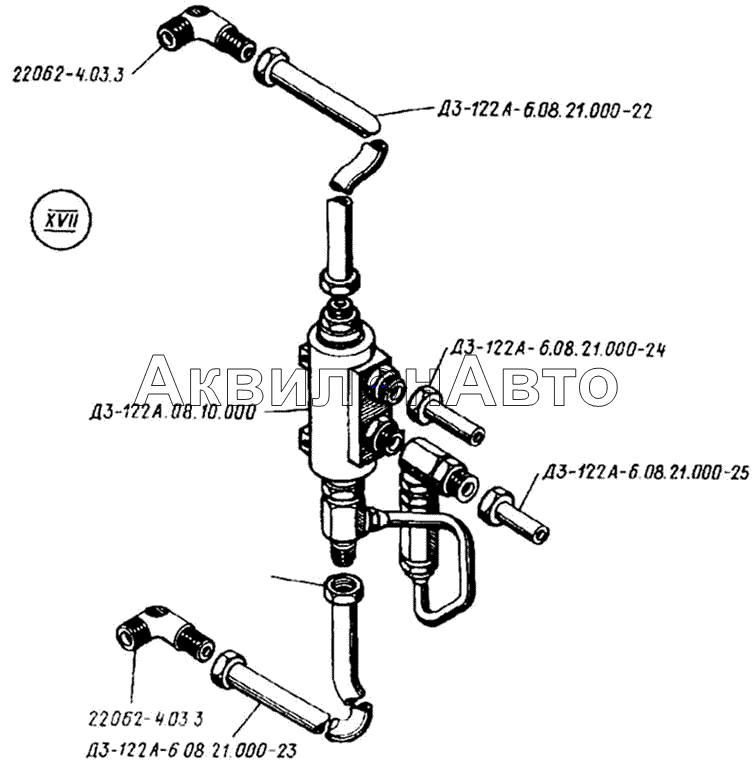

Гидропривод с распределителями Р80 ДЗ-122А-6.08.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 22062-4.03.3 | Угольник | 12 шт |
|
|
| ДЗ-122А-6.08.21.000-22 | Трубопровод | 1 шт |
|
|
| ДЗ-122А-6.08.21.000-23 | Трубопровод | 1 шт |
|
|
| ДЗ-122А-6.08.21.000-24 | Трубопровод | 1 шт |
|
|
| ДЗ-122А-6.08.21.000-25 | Трубопровод | 1 шт |
|
|
| ДЗ-122А.08.10.000 | Гидрозамок с термоклапаном | 1 шт |
|
|
