Рама А122Б-2.41.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|

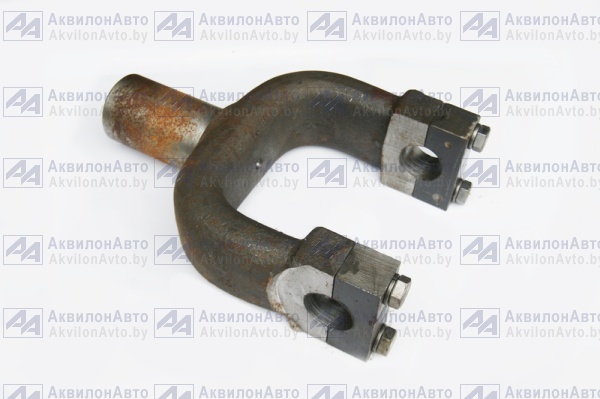

| 1 | ДЗ-122.01.00.007 | Вилка | 4 шт |
Розница
492.00 руб.
Менее 10 шт
В корзину
|
| 2 | ДЗ-122А.01.04.005 | Втулка | 3 шт |
|
| 3 | 3128.16х55 | Штифт | 2 шт |
|
| 4 | 1481.М12х60 | Винт | 1 шт |
|
| 5 | 5915.М12 | Гайка | 1 шт |
|
| 6 | ДЗ-122А-1.11.00.001 | Крышка | 1 шт |
|
| 7 | 22034.М30х100 | Шпилька | 4 шт |
|
| 8 | 15523.М30 | Гайка | 4 шт |
|
| 9 | 5916.М30 | Гайка | 4 шт |
|
| 10 | 19853.1.3Кд6хр. | Масленка | 12 шт |
|
| 11 | ДЗ-122А-1.11.00.004 | Прокладка | 4 шт |
|
| 12 | ДЗ-122.01.00.008 | Шайба | 4 шт |
|
| 13 | 7796.М16х35 | Болт | 8 шт |
|
| 14 | 6402.16.65Г | Шайба | 24 шт |
|
| 15 | 7796.М16х50 | Болт | 16 шт |
|
| 16 | 557.01.04.002 | Крышка | 8 шт |
|
| 17 | 557.01.04.003 | Прокладка | 16 шт |
|
| 18 | ДЗ-122А.01.04.004 | Кронштейн | 1 шт |
|
| 19 | ДЗ-122А.01.04.000-01 | Кронштейн | 1 шт |
|
| 20 | ДЗ-122А.01.01.020 | Балка хребтовая | 1 шт |
|
| 21 | А122Б.01.00.010 | Подножка | 2 шт |
|
| 22 | 7796.М10х30 | Болт | 8 шт |
|
| 23 | 6402.10.65Г | Шайба | 8 шт |
|
| 24 | А122Б-2.41.01.010 | Рама подмоторная | 1 шт |
|
