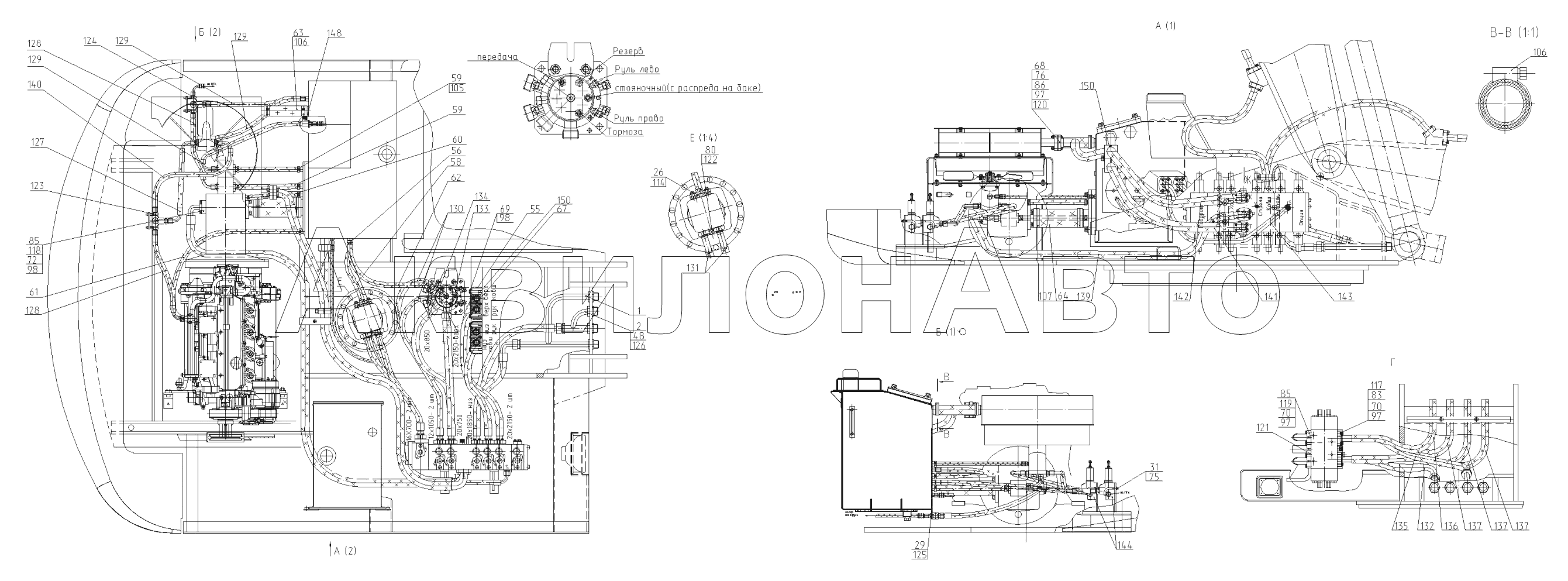

Артикул |
Наименование детали |
Кол-во в узле |
| 1 |
160-00-41.00.040-10 |
Трубопровод
|
1 шт
|
|
| 2 |
160-00-41.00.050-10 |
Трубопровод
|
1 шт
|
|
| 26 |
130-00-41.00.004 |
Штуцер
|
1 шт
|
|
| 29 |
130-00-41.00.033-01 |
Штуцер
|
1 шт
|
|
| 31 |
130-00-41.00.009 |
xомут
|
2 шт
|
|
| 48 |
130-00-41.00.029-10 |
Шайба
|
8 шт
|
|
| 55 |
130-00-41.00.034 |
Планка прижимная
|
2 шт
|
|
| 56 |
130-00-41.00.035 |
Штуцер
|
2 шт
|
|
| 58 |
130-00-41.00.036 |
Рукав 16x25-1,6
|
1 шт
|
|
| 59 |
130-00-41.00.036-01 |
Рукав 16x25-1,6
|
2 шт
|
|
| 60 |
130-00-41.00.036-02 |
Рукав 16x25-1,6
|
1 шт
|
|
| 61 |
130-00-41.00.036-03 |
Рукав 16x25-1,6
|
1 шт
|
|
| 62 |
130-00-41.00.036-04 |
Рукав 16x25-1,6
|
1 шт
|
|
| 63 |
130-00-41.00.037 |
Рукав 40x51-1,6
|
1 шт
|
|
| 64 |
130-00-41.00.038 |
Рукав 90x104-0,29
|
1 шт
|
|
| 67 |
ГОСТ7798-70 |
Болт
|
2 шт
|
|
| 68 |
ГОСТ7798-70 |
Болт
|
4 шт
|
|
| 69 |
ГОСТ7798-70 |
Болт
|
4 шт
|
|
| 70 |
ГОСТ11738-80 |
Винт
|
64 шт
|
|
| 72 |
ГОСТ11738-80 |
Винт
|
4 шт
|
|
| 75 |
ГОСТ5915-70 |
Гайка
|
4 шт
|
|
| 76 |
ГОСТ5915-70 |
Гайка
|
4 шт
|
|
| 80 |
11B851 |
Кольцо 018-022-25-2-3
|
4 шт
|
|
| 83 |
11A470 |
Кольцо 025-031-36-2-3
|
14 шт
|
|
| 85 |
11A474 |
Кольцо 032-038-36-2-3
|
3 шт
|
|
| 86 |
11ВР84 |
Кольцо 038-044-36-2-3
|
1 шт
|
|
| 97 |
ГОСТ6402-70 |
Шайба
|
68 шт
|
|
| 98 |
ГОСТ6402-70 |
Шайба
|
24 шт
|
|
| 105 |
АВАNova19-28/9С7-W1 |
Хомут
|
12 шт
|
|
| 106 |
АВАNova38-50/12С7-W1 |
Хомут АВА Nova 38-50/12 С7-W1
|
2 шт
|
|
| 107 |
АВАNova87-112/12С7-W1 |
Хомут АВА Nova 87-112/12 С7-W1
|
4 шт
|
|
| 110 |
Хомут |
Хомут
|
5 шт
|
|
| 114 |
14Е232YO |
Уплотнение
|
1 шт
|
|
| 117 |
DB-6000-3/4-M/U |
Полуфланец DB-6000-3/4- M/U
|
28 шт
|
|
| 118 |
DB-6000-1-M |
Полуфланец DB-6000-1 - M
|
2 шт
|
|
| 119 |
DB-3000-11-M/U |
Полуфланец DB-3000-1 1- M/U
|
4 шт
|
|
| 120 |
DB-3000-11/4-10,5/ISO |
Полуфланец DB-3000-1 1/4- 10,5/ISO
|
2 шт
|
|
| 121 |
8604S3075 |
Фланец 8604S3075
|
1 шт
|
|
| 122 |
100433.1 |
Штуцер 100433.1
|
4 шт
|
|
| 123 |
101833.1 |
Штуцер 101833.1
|
5 шт
|
|
| 124 |
101829.1 |
Штуцер 101829.1
|
1 шт
|
|
| 125 |
108709 |
Гайка 108709
|
1 шт
|
|
| 126 |
108712 |
Гайка 108712
|
4 шт
|
|
| 127 |
РВД28К-К-12-325-600-БШ1SN/2SN |
РВД 28К-К-12-325-600-БШ 1SN/2SN 12-DKO-ЦГ)22Х1,5/15/90° - DKO-L(Г)22Х1,5/15/90o-180°
|
1 шт
|
|
| 128 |
PBA2SN-K-12-325-450-DIN1SN/2SN |
PBA2SN-K-12-325-450-DIN 1 SN/2 SN 12-DKO-ЦГ)22Х1,5/15/90° - DKO-L(Г)22Х1,5/15/
|
2 шт
|
|
| 129 |
PBA2SN-K-12-325-600-DIN1SN/2SN |
PBA2SN-K-12-325-600-DIN 1 SN/2 SN 12-DKO-L(Г)22Х1,5/15/90o - DKO-L(Г)22Х1,5/15/
|
3 шт
|
|
| 130 |
PBA2SN-K-12-325-1050-DIN1SN/2SN |
PBA2SN-K-12-325-1050-DIN 1 SN/2 SN 12-DKO-L(Г)-SFS 41.3/-22X1.5/15
|
2 шт
|
|
| 131 |
РВД2SN-К-16-290-700-DIN1SN/2SN |
РВД 2SN-К-16-290-700-DIN 1SN/2SN 16-DKO-L(Г) SFS 41.3/-SFS 41.3/90
|
2 шт
|
|
| 132 |
РВДSDIN4SP-20-350-600-DIN4SP/4SH |
РВД S DIN 4SP-20-350-600-DIN 4SP/4SH 20 SFS 41.3/- DKO-S(Г)36X2/25/900
|
1 шт
|
|
| 133 |
РВДSDIN4SP-20-350-750-DIN4SP/4SH |
РВД S DIN 4SP-20-350-750-DIN 4SP/4SH 20 SFS 41.3/- DKO-S(Г)42X2/30
|
шт
|
|
| 134 |
РВДSDIN4SP-20-350-850-DIN4SP/4SH |
РВД S DIN 4SP-20-350-850-DIN 4SP/4SH 20 SFS 41.3/- DKO-S(Г)42X2/30
|
1 шт
|
|
| 135 |
РВДSDIN4SP-20-350-1050-DIN4SP/4SH |
РВД S DIN 4SP-20-350-1050-DIN 4SP/4SH 20 SFS 41.3/- DKO-S(Г)36X2/25
|
1 шт
|
|
| 136 |
РВДSDIN4SP-20-350-1850-DIN1SN/2SN |
РВД S DIN 4SP-20-350-1850-DIN 1SN/2SN 20-SFS 41.3/- SFS 41.3
|
1 шт
|
|
| 137 |
РВДSDIN4SP-20-350-2150-DIN1SN/2SN |
РВД S DIN 4SP-20-350-2150-DIN 1SN/2SN 20-SFS 41.3/- SFS 41.3/
|
шт
|
|
| 139 |
РВДPDIN4SHfrost-25-380-3000-DIN4SP/4SN |
РВД P DIN 4SH frost-25-380-3000-DIN 4SP/4SN 25-SFS 47.6/90° - DKO-S(Г)42X2/30/
|
1 шт
|
|
| 140 |
PBA2SN-K-12-325-650-DIN1SN/2SN |
PBA2SN-K-12-325-650-DIN 1 SN/2 SN 12-DKO-Ц(Г)22Х1,5/15/90° - DKO-L(Г)22Х1,5/15/
|
1 шт
|
|
| 141 |
РВДDINlSNfrost-25-88-2100-DIN1SN/2SN |
РВД DIN lSNfrost-25-88-2100-DIN 1 SN/2 SN 25-SFL 44.5/90°-DKO-S(Г)42X2/30/
|
1 шт
|
|
| 142 |
РВДDINlSNfrost-25-88-2300-DIN1SN/2SN |
РВД DIN lSNfrost-25-88-2300-DIN 1 SN/2 SN 25-SFL 44.5/90°- SFL/50.8/90°-180°
|
1 шт
|
|
| 143 |
PBA2SN-K-12-325-1650-DIN1SN/2SN |
PBA2SN-K-12-325-1650-DIN 1 SN/2 SN 12-DKO-L(Г)22Х1,5/15/90° - DKO-L(Г)22Х1,5/15/
|
1 шт
|
|
| 144 |
ВГ54-32М |
Гидроклапан давления ВГ54-32М
|
шт
|
|
| 148 |
SMK15-R1/4-PD |
Измерительная муфта SMK 15-R1/4-PD
|
1 шт
|
|
| 149 |
SP540/40PPHGD-ASMW10 |
Двойной зажим в сборе
|
2 шт
|
|
| 150 |
533,7/33,7РРН |
Тело зажима 533,7/33,7 РРН
|
2 шт
|
|
