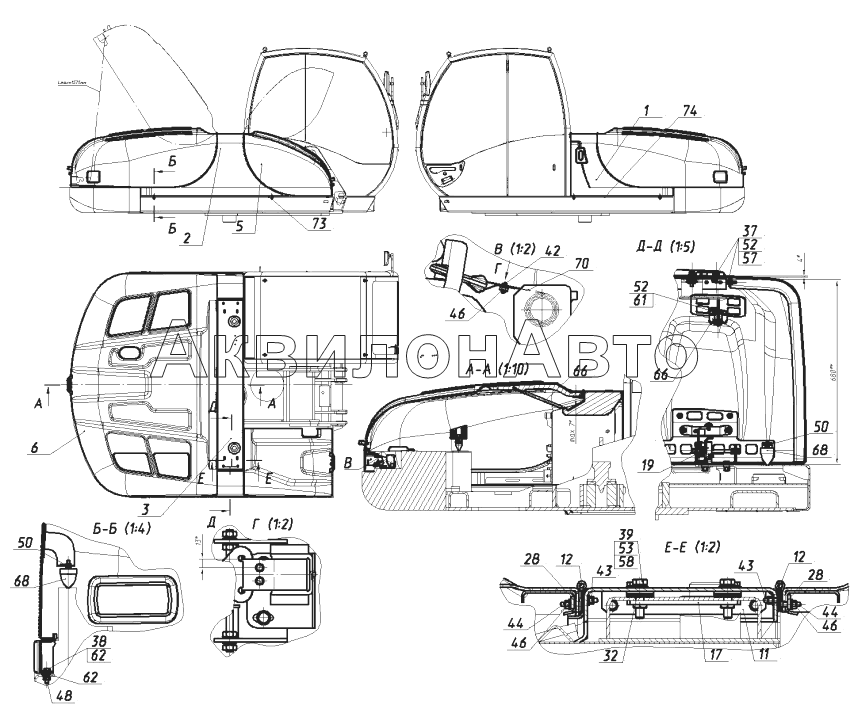

Установка капотной системы 180-01-22.00.000
1
2
3
5
6
11
12
12
17
19
28
28
32
37
38
39
42
43
43
44
44
46
46
46
48
50
50
52
52
53
57
58
61
62
62
66
66
68
68
70
73
74
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 160-01-22.01.000 | Боковина левая | 1 шт |
|
| 2 | 160-01-22.02.000 | Боковина правая | 1 шт |
|
| 3 | 160-01-22.03.000 | Балка | 1 шт |
|
| 5 | 160-01-22.05.000 | Капот передний | 1 шт |
|
| 6 | 180-01-22.06.000 | Капот задний | 1 шт |
|
| 11 | 160-01-22.00.030 | Кронштейн | 2 шт |
|
| 12 | 130-00-22.00.040 | Петля | 6 шт |
|
| 17 | 160-00-22.00.090 | Планка | 2 шт |
|
| 19 | 130-01-22.00.200 | Установка замков | 1 шт |
|
| 28 | 130-01-22.00.001 | Упор петельный | 6 шт |
|
| 32 | 130-00-22.00.005 | Шайба | 12 шт |
|
| 37 | ГОСТ 7798-70 | Болт | 8 шт |
|
| 38 | ГОСТ 7798-70 | Болт | 4 шт |
|
| 39 | ГОСТ 7798-70 | Болт | 4 шт |
|
| 42 | ВинтВ2М6-6gx14.58.016 | Винт В2М6-6gx14.58.016 DIN 7985 | 2 шт |
|
| 43 | ВинтВ2М6-6gx20.58.016 | Винт В2М6-6gx20.58.016 DIN 7985 | 24 шт |
|
| 44 | ВинтВ2М6-6gх30.58.016 | Винт В2М6-6gх30.58.016 DIN 965 | 24 шт |
|
| 46 | ГайкаМ6-7Н.05.016 | Гайка М6-7Н.05.016 | 50 шт |
|
| 48 | ГайкаМ10-7Н.05.016 | Гайка М10-7Н.05.016 | 4 шт |
|
| 50 | ГОСТ5915-70 | Гайка | 4 шт |
|
| 52 | ГОСТ6402-70 | Шайба | 12 шт |
|
| 53 | ГОСТ6402-70 | Шайба | 4 шт |
|
| 57 | ГОСТ6958-78 | Шайба | 8 шт |
|
| 58 | ГОСТ6958-78 | Шайба | 4 шт |
|
| 61 | ГОСТ11371-78 | Шайба | 4 шт |
|
| 62 | ГОСТ11371-78 | Шайба | 16 шт |
|
| 66 | Упор08-18-250L/450N-600 | Упор газовый 08-18-250L/450N-600 | 8 шт |
|
| 68 | Отбойник | Отбойник рычага нижнего | 4 шт |
|
| 70 | Ремень | Ремень безопасности | 1 шт |
|
| 73 | D-Profil9x7.5 | Уплотнитель для окон и дверей коричневый самоклеющийся | 1 шт |
|
| 74 | D-Profil9x7.5 | Уплотнитель для окон и дверей коричневый самоклеющийся | D-Profil 9x7.5ммL=1630+5 шт |
|
