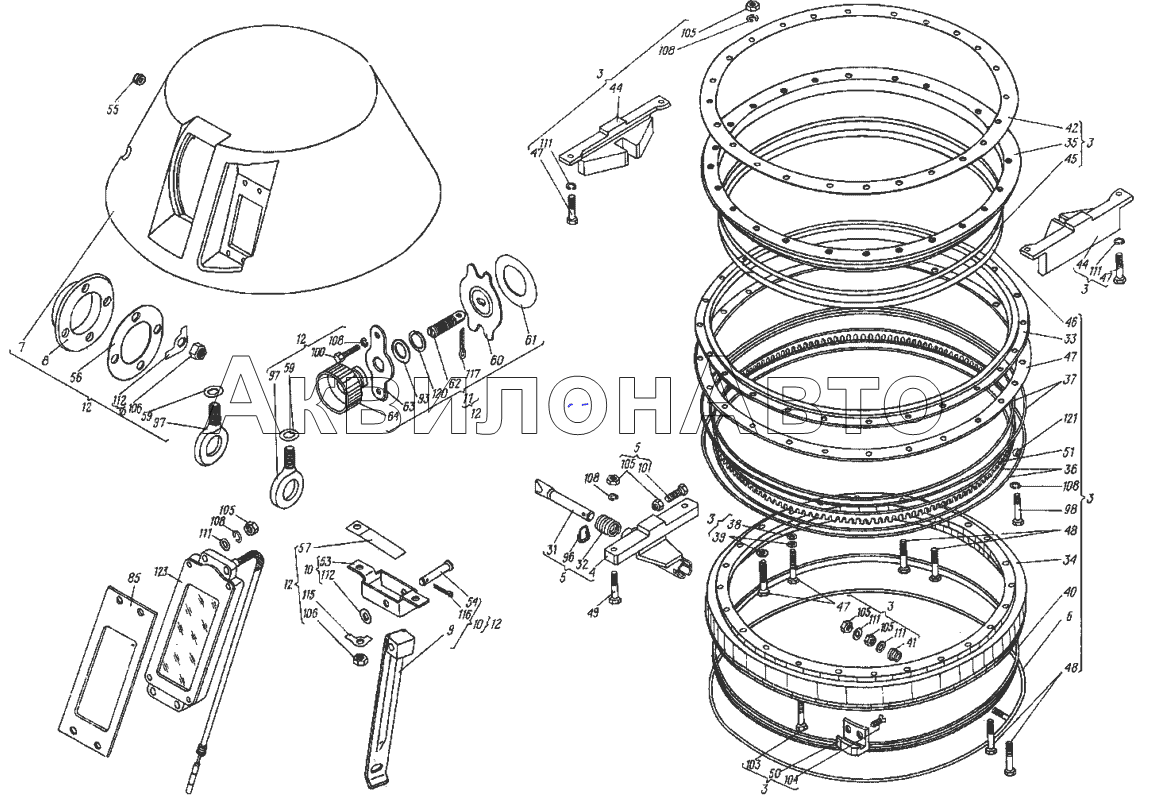

Артикул |
Наименование детали |
Кол-во в узле |
| 3 |
Сб. 1 |
Погон
|
1 шт
|
|
| 4 |
Сб. 1-1 |
Кронштейн в сборе
|
1 шт
|
|
| 5 |
Сб. 1-2 |
Стопор в сбора
|
1 шт
|
|
| 6 |
Сб. 1-3 |
Кольцо контактное в сборе
|
1 шт
|
|
| 7 |
Сб. 2-1-2 |
Корпус башни
|
1 шт
|
|
| 8 |
Сб. 2-2-1 |
Пробка в сборе
|
1 шт
|
|
| 9 |
Сб. 2-3 |
Стопор
|
1 шт
|
|
| 10 |
Сб. 2-4 |
Стопор вертикальный
|
1 шт
|
|
| 11 |
Сб. 2-6 |
Клапан
|
1 шт
|
|
| 12 |
Сб. 2А |
Башня
|
1 шт
|
|
| 31 |
1-5 |
Стопор
|
1 шт
|
|
| 32 |
1-6 |
Пружина
|
1 шт
|
|
| 33 |
1-19 |
Кольцо неподвижное
|
1 шт
|
|
| 34 |
1-20 |
Кольцо регулировочное
|
1 шт
|
|
| 35 |
1-21 |
Кольцо подвижное
|
1 шт
|
|
| 36 |
1-22 |
Кольцо наружное
|
2 шт
|
|
| 37 |
1-23 |
Кольцо внутреннее
|
2 шт
|
|
| 38 |
1-24 |
Шайба регулировочная
|
24 шт
|
|
| 39 |
1-25 |
Шайба
|
24 шт
|
|
| 40 |
1-26 |
Кольцо изоляционное
|
1 шт
|
|
| 41 |
1-28 |
Втулка
|
1 шт
|
|
| 42 |
1-29 |
Прокладка
|
1 шт
|
|
| 43 |
1-30 |
Прокладка
|
1 шт
|
|
| 44 |
1-32 |
Гнездо стопора
|
2 шт
|
|
| 45 |
1-33 |
Кольцо наружное
|
1 шт
|
|
| 46 |
1-34 |
Кольцо внутреннее
|
1 шт
|
|
| 47 |
1-36 |
Болт
|
21 шт
|
|
| 48 |
1-36-01 |
Болт
|
4 шт
|
|
| 49 |
1-36-02 |
Болт
|
2 шт
|
|
| 50 |
1-39 |
Сектор выключения
|
1 шт
|
|
| 51 |
1-40 |
Сепаратор
|
1 шт
|
|
| 53 |
2-24 |
Кронштейн
|
1 шт
|
|
| 54 |
2-25 |
Ось
|
1 шт
|
|
| 55 |
2-27 |
Втулка
|
4 шт
|
|
| 56 |
2-28 |
Прокладка
|
1 шт
|
|
| 57 |
2-29 |
Пружина
|
1 шт
|
|
| 59 |
2-37 |
Прокладка
|
2 шт
|
|
| 60 |
2-50 |
Клапан
|
1 шт
|
|
| 61 |
2-51 |
Прокладка
|
1 шт
|
|
| 62 |
2-52 |
Шпилька
|
1 шт
|
|
| 63 |
2-53 |
Планка
|
1 шт
|
|
| 64 |
2-54 |
Маховик
|
1 шт
|
|
| 85 |
4 |
Прокладка
|
1 шт
|
|
| 93 |
5.31.124 |
Шайба
|
1 шт
|
|
| 96 |
54.56.160 |
Кольцо
|
1 шт
|
|
| 97 |
150.41.267 |
Рым-болт .М12 ГОСТ 4751-67
|
2 шт
|
|
| 98 |
[Болт М6.6gx40.66.019 ГОСТ 7795-70] |
Болт М6.6gx40.66.019 ГОСТ 7795-70
|
20 шт
|
|
| 100 |
[Болт М6.6gx16.66.019 ГОСТ 7798-70] |
Болт М6.6gx16.66.019 ГОСТ 7798-70
|
2 шт
|
|
| 101 |
[Болт М6.6gx20.66.019 ГОСТ 7798-70] |
Болт М6.6gx20.66.019 ГОСТ 7798-70
|
1 шт
|
|
| 103 |
[Болт М6.6gx30.66.019 ГОСТ 7798-70] |
Болт М6.6gx30.66.019 ГОСТ 7798-70
|
1 шт
|
|
| 104 |
[Винт В1.М4-6gx10.58.019 ГОСТ 17475-30] |
Винт В1.М4-6gx10.58.019 ГОСТ 17475-30
|
2 шт
|
|
| 105 |
[Гайка М6.6.0112 ГОСТ 5915-70] |
Гайка М6.6.0112 ГОСТ 5915-70
|
30 шт
|
|
| 106 |
[Гайка М8.6.0112 ГОСТ 5915-70] |
Гайка М8.6.0112 ГОСТ 5915-70
|
8 шт
|
|
| 108 |
[Шайба 6.65Г.0115 ГОСТ 6402-70] |
Шайба 6.65Г.0115 ГОСТ 6402-70
|
54 шт
|
|
| 111 |
[Шайба 6.01.0115 ГОСТ 11371-78] |
Шайба 6.01.0115 ГОСТ 11371-78
|
6 шт
|
|
| 112 |
[Шайба 8.01.0115 ГОСТ 11371-78] |
Шайба 8.01.0115 ГОСТ 11371-78
|
1 шт
|
|
| 115 |
[Шайба 8.01.0115 ГОСТ 13463-77] |
Шайба 8.01.0115 ГОСТ 13463-77
|
6 шт
|
|
| 116 |
[Шплинт 1.6x18.016 ГОСТ 397-79] |
Шплинт 1.6x18.016 ГОСТ 397-79
|
2 шт
|
|
| 117 |
[Шплинт 2.5x16.016 ГОСТ 397-79] |
Шплинт 2.5x16.016 ГОСТ 397-79
|
5 шт
|
|
| 120 |
Б22 |
Кольцо ГОСТ 13942-68
|
1 шт
|
|
| 121 |
[Шарик 111 12мм П ГОСТ 3722-60] |
Шарик 111 12мм П ГОСТ 3722-60
|
126 шт
|
|
| 123 |
СЭ1000 |
Стекло защитное с электрообогревом СЭ1000 ТУ 3-3.1003-74
|
1 шт
|
|
