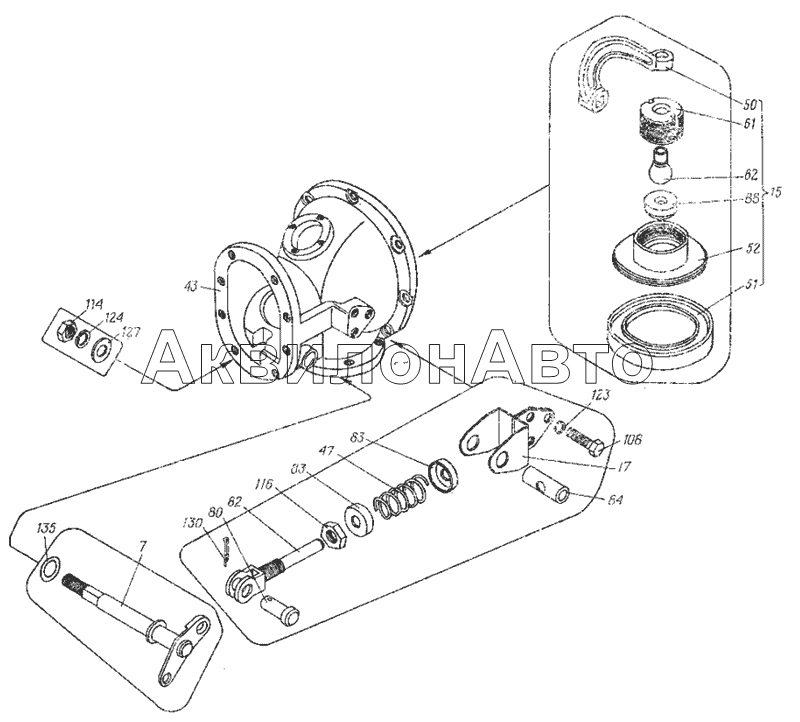

Раздаточная коробка в оборе 1В12.80.012
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 7 | 1В12.80.017 | Валик в сборе | 1 шт |
|
| 15 | 2С1.80.019-1 | Клапан | 1 шт |
|
| 17 | 2С1.80.023 | Кронштейн | 1 шт |
|
| 43 | 1В12.80.101 | Раздаточная коробка | 1 шт |
|
| 47 | 1В12.80.160 | Пружина | 1 шт |
|
| 50 | 2С1.80.110-1 | Рычаг | 1 шт |
|
| 51 | 2С1.80.112 | Манжета | 1 шт |
|
| 52 | 2С1.80.113-1 | Клапан | 1 шт |
|
| 61 | 2С1.80.161 | Гайка | 2 шт |
|
| 62 | 2С1.80.162 | Опора | 1 шт |
|
| 80 | 5.21.170 | Палец | 6 шт |
|
| 82 | 6.80.120 | Вилка | 2 шт |
|
| 83 | 6.80.121 | Колпачок | 4 шт |
|
| 84 | 6.80.122 | Палец | 1 шт |
|
| 88 | 8.05.169 | Клапан | 2 шт |
|
| 108 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | 3 шт |
|
| 114 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | 2 шт |
|
| 116 | [Гайка М10x1,25.6.0112 ГОСТ 5915-70] | Гайка М10x1,25.6.0112 ГОСТ 5915-70 | 2 шт |
|
| 123 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | 11 шт |
|
| 124 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | 22 шт |
|
| 127 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | 15 шт |
|
| 130 | [Шплинт 3,2x20.016 ГОСТ 397-79] | Шплинт 3,2x20.016 ГОСТ 397-79 | 6 шт |
|
| 135 | 012-016-25-2-2 | Кольцо ГОСТ 9833-73 | 2 шт |
