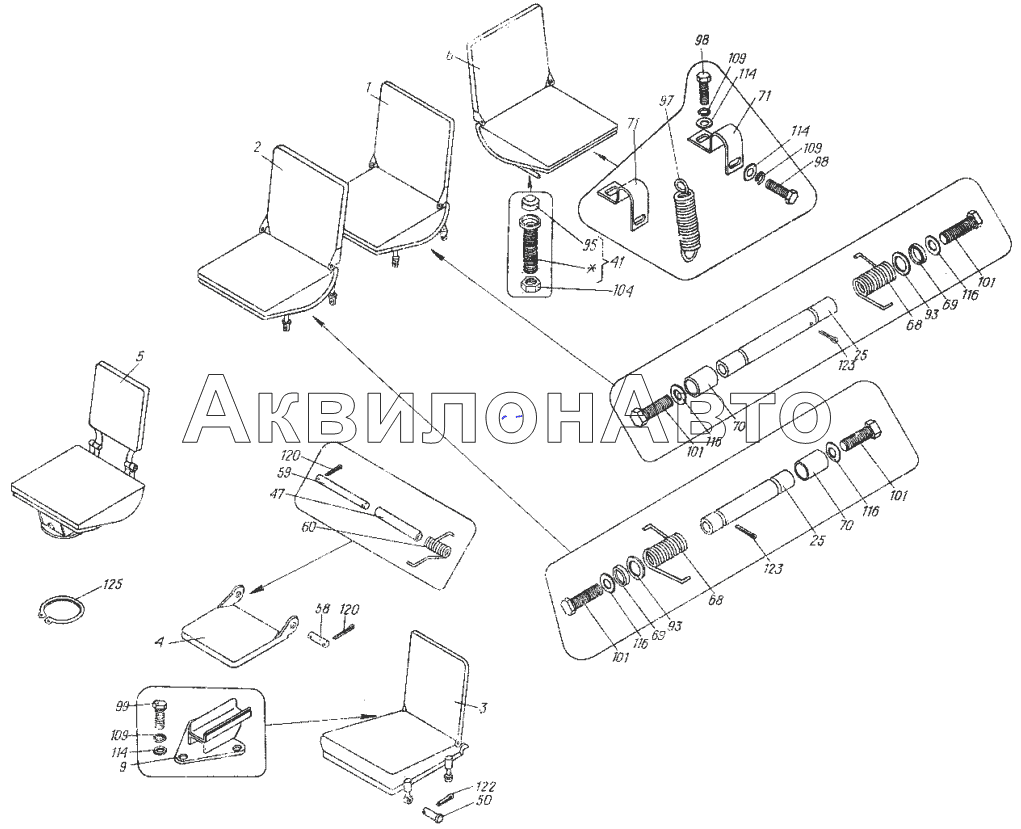

Сиденья и оборудование платформы 6.45.001

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	6.45.009	Сиденье в проходе в сборе	1 шт
2	6.45.010	Сиденье в проходе в сборе	1 шт
3	6.45.011	Сиденье водителя	1 шт
4	6.45.012	Сиденье переднее откидное	1 шт
5	6.45.013	Сиденье поворотное в сборе	1 шт
6	6.45.015	Сиденье откидное в сборе	1 шт
9	6.45.018	Кронштейн в сборе	1 шт
25	6.45.037	Труба в сборе	2 шт
41	8.43.040	Винт в сборе	1 шт
47	5.20.106	Втулка соединительная	1 шт
50	5.40.315	Палец	2 шт
58	6.45.114	Ось	1 шт
59	6.45.115	Ось	1 шт
60	6.45.116	Пружина	1 шт
68	6.45.159-1	Пружина	2 шт
69	6.45.160	Втулка	2 шт
70	6.45.161	Втулка	2 шт
71	6.45.166	Хомут	2 шт
93	8.12.205	Кольцо проставочное	2 шт
95	8.43.205	Упор	2 шт
97	54.40.448А	Пружина	1 шт
98	[Болт М8.6gx16.66.019 ГОСТ 7796-70]	Болт М8.6gx16.66.019 ГОСТ 7796-70	4 шт
99	[Болт М8.6gx20.66.019 ГОСТ 7796-70]	Болт М8.6gx20.66.019 ГОСТ 7796-70	3 шт
101	[Болт М12.6gx35.66.019 ГОСТ 7796-70]	Болт М12.6gx35.66.019 ГОСТ 7796-70	4 шт
104	[Гайка М12.6Н.8.0112 ГОСТ 2526-70]	Гайка М12.6Н.8.0112 ГОСТ 2526-70	5 шт
109	[Шайба 8.65Г.0115 ГОСТ 6402-70]	Шайба 8.65Г.0115 ГОСТ 6402-70	7 шт
114	[Шайба 8.01.0115 ГОСТ 11371-78]	Шайба 8.01.0115 ГОСТ 11371-78	12 шт
116	[Шайба 12.01.0115 ГОСТ 13463-77]	Шайба 12.01.0115 ГОСТ 13463-77	4 шт
120	[Шплинт 2x12.016 ГОСТ 397-79]	Шплинт 2x12.016 ГОСТ 397-79	23 шт
122	[Шплинт 3,2x20.016 ГОСТ 397-79]	Шплинт 3,2x20.016 ГОСТ 397-79	4 шт
123	[Шплинт 3,2x25.016 ГОСТ.397-79]	Шплинт 3,2x25.016 ГОСТ.397-79	2 шт
125	1А40	Кольцо ГОСТ 13940-68	2 шт
