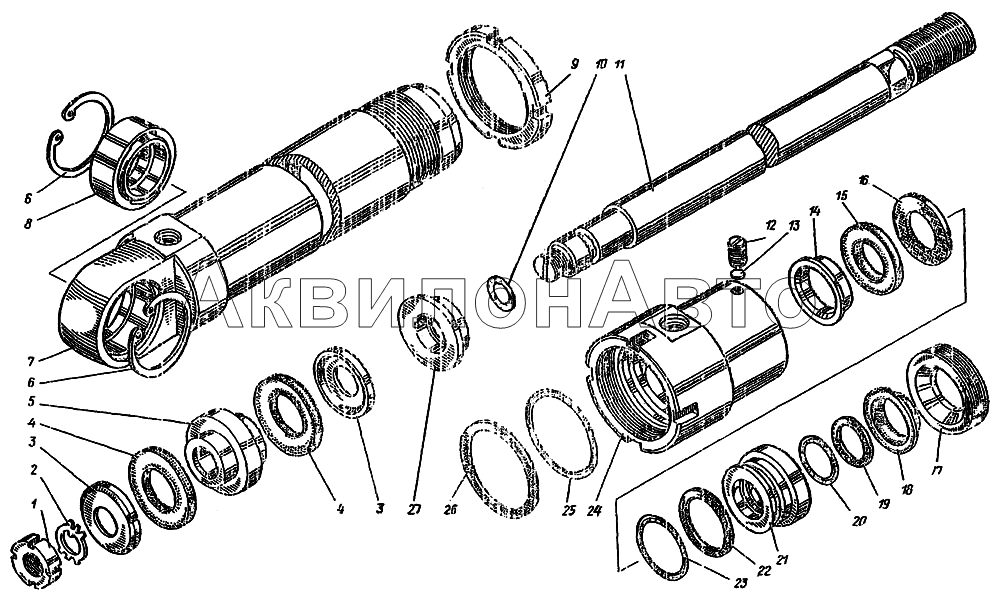

4571.31.200 Гидроцилиндр
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 4571.31.218 | Гайка | 1 шт |
|
| 2 | 11872.20 | Шайба | 1 шт |
|
| 3 | 4571.31.219 | Манжетодержатель | 2 шт |
|
| 4 | 6969.40.60 | Манжета | 2 шт |
|
| 5 | 4571.31.203 | Поршень | 1 шт |
|
| 6 | 13943.62Б | Кольцо | 2 шт |
|
| 7 | 4571.31.210 | Корпус | 1 шт |
|
| 8 | 3635.40 ШС | Подшипник | 1 шт |
|
| 9 | 4571.31.206 | Гайка | 1 шт |
|
| 10 | 9833.Н1.25.20 | Кольцо | 1 шт |
|
| 11 | 4571.31.201 | Шток | 1 шт |
|
| 12 | 1477.06.10 | Винт | 1 шт |
|
| 13 | 4571.31.217 | Прокладка | 1 шт |
|
| 14 | 4571.31.207 | Кольцо | 1 шт |
|
| 15 | 6969.32.52 | Манжета | 1 шт |
|
| 16 | 4571.31.216 | Шайба защитная | 1 шт |
|
| 17 | 4571.31.215 | Гайка | 1 шт |
|
| 18 | 4571.31.209 | Грязесъемник | 1 шт |
|
| 19 | 4571.31.212-02 | Шайба | 1 шт |
|
| 20 | 9833.У.0.32 | Кольцо | 1 шт |
|
| 21 | 4571.31.208 | Втулка | 1 шт |
|
| 22 | 4571.31.212-03 | Шайба | 1 шт |
|
| 23 | 9833.У.52.0 | Кольцо | 1 шт |
|
| 24 | 4571.31.202 | Крышка | 1 шт |
|
| 25 | 9833.У.70.65 | Кольцо | 1 шт |
|
| 26 | 4571.31.212-04 | Шайба | 1 шт |
|
| 27 | 4571.31.204 | Демпфер | 1 шт |
|
