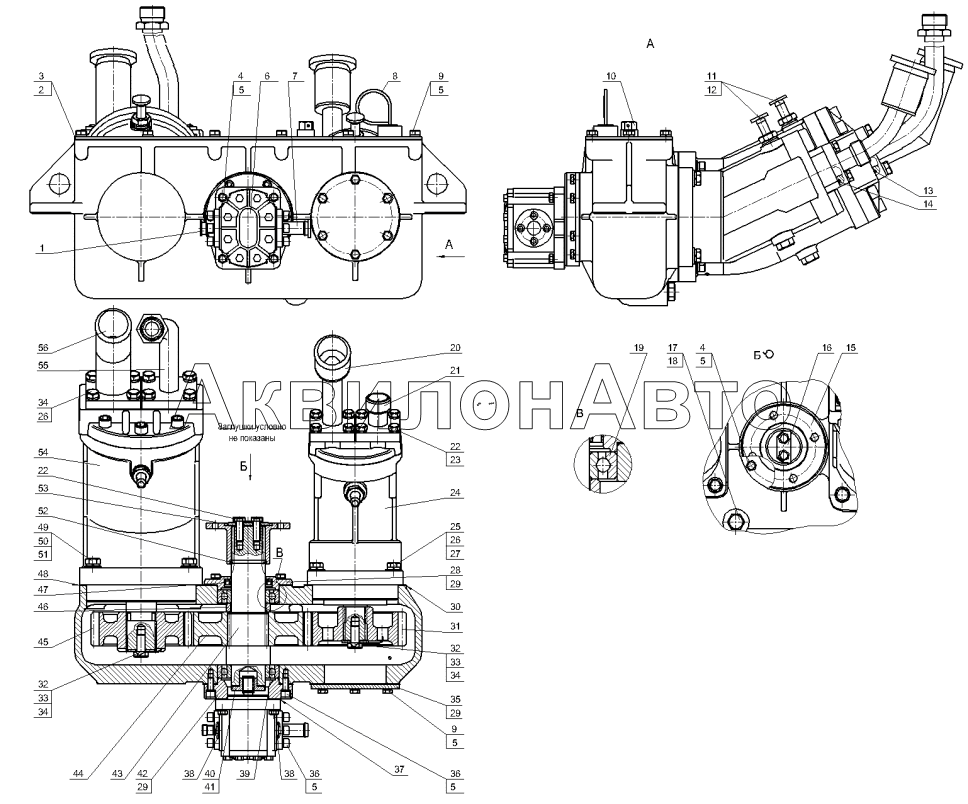

ПРИВОД НАСОСОВ В СБОРЕ КС-5576Б.103.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ФР1 - 38 | Фланец резьбовой | 1 шт |
|
| 2 | КС-5576А.203.00.011 | Прокладка | 1 шт |
|
| 3 | КС-5576А.203.01.000-01 | Крышка | 1 шт |
|
| 4 | М8-6gх25.46.019 | Болт М8-6gх25.46.019 | 10 шт |
|
| 5 | 8.65Г.05 | Шайба 8.65Г.05 | 44 шт |
|
| 6 | НШ10У-3Л | Гидронасос НШ10У-3Л | 1 шт |
Розница
143.00 руб.
Розница
88.00 руб.
В наличии
В наличии
В корзину
В корзину
|
| 7 | ФН-38 | Фланец ниппельный | 1 шт |
|
| 8 | КС-5576А.203.02.000 | Масломер | 1 шт |
|
| 9 | М8-6gх16.46.019 | Болт М8-6gх16.46.019 | 20 шт |
|
| 10 | КС-5576А.203.00.022 | Сапун | 1 шт |
|
| 11 | HP1-18x1.5-12 | Ниппель резьбовой | 2 шт |
|
| 12 | 18М1 | Прокладка 18М1 | 2 шт |
|
| 13 | 050-055-30-2-3 | Кольцо 050-055-30-2-3 | 2 шт |
|
| 14 | 040-045-30-2-3 | Кольцо 040-045-30-2-3 | 2 шт |
|
| 15 | КС-5576А.203.00.019 | Фланец | 1 шт |
|
| 16 | КС-5576А.203.00.007 | Пластина стопорная | 1 шт |
|
| 17 | КС-5576А.203.00.008 | Пробка | 1 шт |
|
| 18 | 16М1 | Прокладка 16М1 | 1 шт |
|
| 19 | 36209 | Подшипник 36209 | 1 шт |
|
| 20 | КС-5576Б.103.02.000 | Фланец | 1 шт |
|
| 21 | КС-5576А.203.06.000 | Фланец | 1 шт |
|
| 22 | М10-6gх30.46.019 | Болт М10-6gх30.46.019 | 10 шт |
|
| 23 | 10.65Г.05 | Шайба 10.65Г.05 | 8 шт |
|
| 24 | 310.3.56.04.06 | Гидронасос 310.3.56.04.06 | 1 шт |
|
| 25 | М12-6gх40.66.019 | Болт М12-6gх40.66.019 | 4 шт |
|
| 26 | 12.65Г.05 | Шайба 12.65Г.05 | 12 шт |
|
| 27 | С.12.01.019 | Шайба С.12.01.019 | 4 шт |
|
| 28 | КС-5576А.203.00.014 | Крышка | 1 шт |
|
| 29 | КС-5576А.203.00.017 | Прокладка | 3 шт |
|
| 30 | КС-5576А.203.00.018 | Прокладка | 1 шт |
|
| 31 | КС-5576А.203.00.009 | Колесо | 1 шт |
|
| 32 | КС-5576А.203.00.020 | Шайба | 2 шт |
|
| 33 | КС-5576А.203.00.021 | Шайба стопорная | 2 шт |
|
| 34 | М12-6gх30.46.019 | Болт М12-6gх30.46.019 | 10 шт |
|
| 35 | КС-5576А.203.00.013 | Крышка | 1 шт |
|
| 36 | М8-6gх20.56.019 | Винт М8-6gх20.56.019 | 14 шт |
|
| 37 | КС-5576А.203.00.003 | Прокладка | 1 шт |
|
| 38 | 017-021-25-2-3 | Кольцо 017-021-25-2-3 | 2 шт |
|
| 39 | 180210 (6210.2RS) | Подшипник 210 | 1 шт |
Розница
8.50 руб.
В наличии
В корзину
|
| 40 | КС-5576А.203.00.002 | Полумуфта | 1 шт |
|
| 41 | Б16 | Кольцо Б16 | 2 шт |
|
| 42 | КС-5576А.203.00.001 | Проставка | 1 шт |
|
| 43 | КС-5576А.203.00.004 | Вал | 1 шт |
|
| 44 | КС-5576А.203.00.012 | Шестерня | 1 шт |
|
| 45 | КС-5576А.203.00.010 | Колесо | 1 шт |
|
| 46 | КС-5576А.203.00.016 | Проставка | 1 шт |
|
| 47 | 1-50х70-3 | Манжета 1-50х70-3 | 1 шт |
|
| 48 | КС-5576А.303.00.008-01 | Прокладка | 1 шт |
|
| 49 | М16-6gх40.66.019 | Болт М16-6gх40.66.019 | 4 шт |
|
| 50 | 16.65Г.05 | Шайба 16.65Г.05 | 4 шт |
|
| 51 | С.16.01.019 | Шайба С.16.01.019 | 4 шт |
|
| 52 | КС-5576А.203.00.015 | Кольцо запорное | 1 шт |
|
| 53 | КС-5576А.203.00.006 | Шайба | 1 шт |
|
| 54 | 310.3.112.04.06 | Гидронасос 310.3.112.04.06 | 1 шт |
|
| 55 | КС-5576Б.103.03.000 | Фланец | 1 шт |
|
| 56 | КС-5576Б.103.01.000 | Фланец | 1 шт |
|
