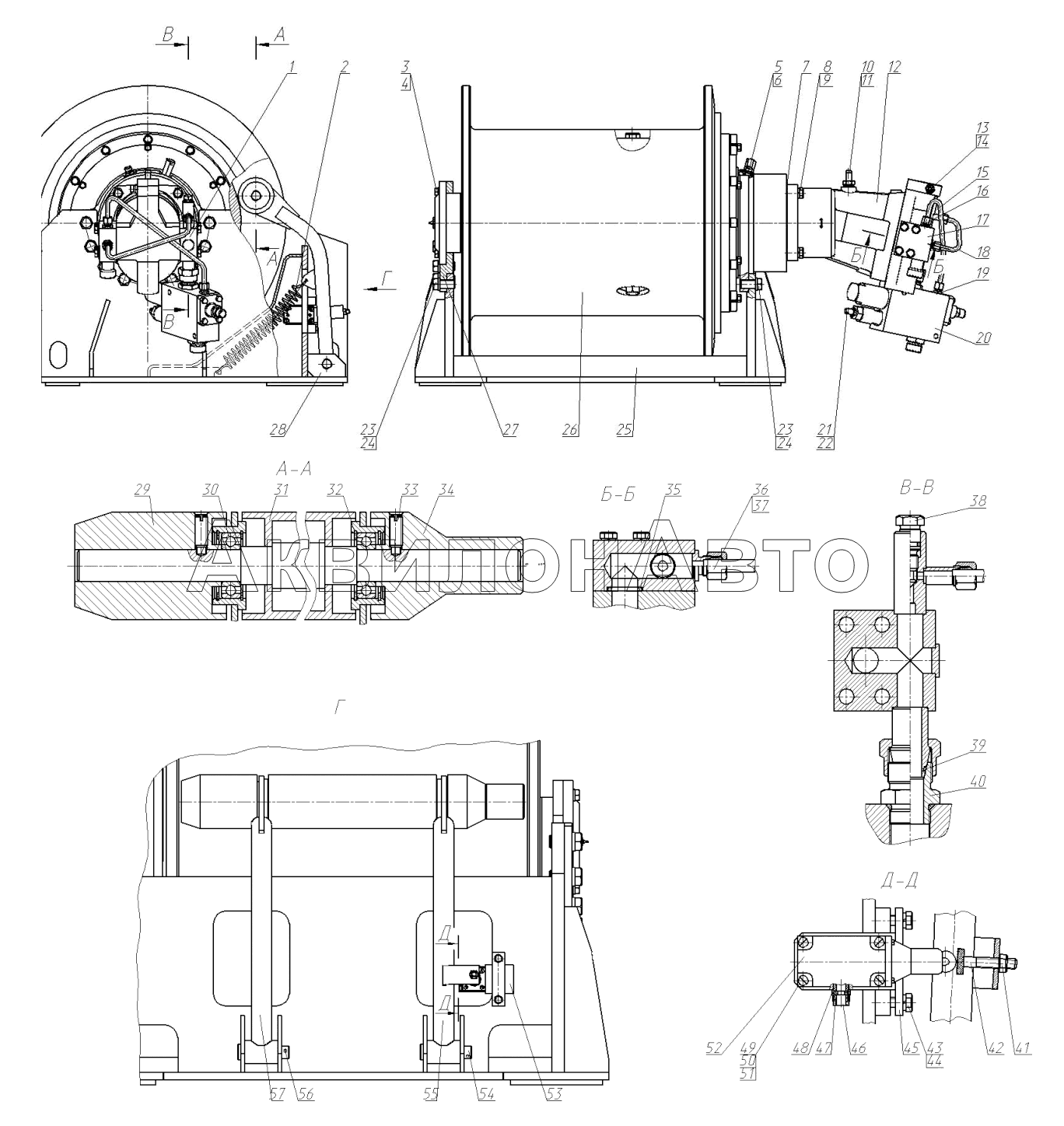

МЕХАНИЗМ ПОДЪЕМА
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | КС-5576А.330.02.000 | Фланец | 1 шт |
|
| 2 | КС-5576А.304.00.037 | Пружина | 2 шт |
|
| 3 | М12-6gx30.46.019 | Болт М12-6gx30.46.019 | 6 шт |
|
| 4 | 12.65Г.05 | Шайба 12.65Г.05 | 14 шт |
|
| 5 | Ш1-14x1.5-16x1.5 | Штуцер | 1 шт |
|
| 6 | 14М1 | Прокладка 14М1 | 1 шт |
|
| 7 | КС-5576А.203.00.018 | Прокладка | 1 шт |
|
| 8 | М16-6gx50.66.019 | Болт М16-6gx50.66.019 | 4 шт |
|
| 9 | 16.65Г.05 | Шайба 16.65Г.05 | 4 шт |
|
| 10 | HP1-18x1.5-12 | Ниппель резьбовой | 1 шт |
|
| 11 | 18М1 | Прокладка 18М1 | 1 шт |
|
| 12 | 303.3.112.501 | Гидромотор 303.3.112.501 | 1 шт |
|
| 13 | Ш-12x1.5-16x1.5 | Штуцер | 1 шт |
|
| 14 | Кольцо | Кольцо | 1 шт |
|
| 15 | КС-6476А.331.00.006 | Труба | 1 шт |
|
| 16 | М12-6gx60.46.019 | Болт М12-6gx60.46.019 | 8 шт |
|
| 17 | КС-5576А.330.01.000 | Фланец | 1 шт |
|
| 18 | КС-6476А.331.00.005 | Труба | 1 шт |
|
| 19 | TN-92-10LM | Адаптер | 1 шт |
|
| 20 | ПТК 20.01 | Клапан тормозной ПТК 20.01 | 1 шт |
|
| 21 | HP1-14x1.5-12 | Ниппель резьбовой | 1 шт |
|
| 22 | 012-016-25-2-3 | Кольцо 012-016-25-2-3 | 2 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 23 | М20-6gx40.66.019 | Болт М20-6gx40.66.019 | 18 шт |
|
| 24 | 20.65Г.05 | Шайба 20.65Г.05 | 18 шт |
|
| 25 | КС-6476А.331.01.000 | Рама | 1 шт |
|
| 26 | ЛГ-55-1-00-11 | Лебедка ЛГ-55-1-00-11 | 1 шт |
|
| 27 | КС-6476А.331.00.001 | Опора | 1 шт |
|
| 28 | КС-6476А.331.00.002 | Проушина | 4 шт |
|
| 29 | КС-5576А.304.00.032 | Ролик | 1 шт |
|
| 30 | 80205 | Подшипник 80205 | 2 шт |
|
| 31 | КС-6476А.331.02.000 | Ролик | 2 шт |
|
| 32 | Б52 | Кольцо Б52 | 4 шт |
|
| 33 | М10-6gx30.14Н.019 | Винт М10-6gx30.14Н.019 | 2 шт |
|
| 34 | КС-5576А.304.00.031 | Ролик | 1 шт |
|
| 35 | 030-035-30-2-3 | Кольцо 030-035-30-2-3 | 4 шт |
|
| 36 | TN-88-10LS | Адаптер | 4 шт |
|
| 37 | TN-81-10L | Адаптер | 4 шт |
|
| 38 | КС-5576А.330.00.001 | Винт | 1 шт |
|
| 39 | 020-025-30-2-3 | Кольцо 020-025-30-2-3 | 1 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 40 | Ш-33x2-36x2 | Штуцер | 2 шт |
|
| 41 | М8-6Н.5.019 | Гайка М8-6Н.5.019 | 1 шт |
|
| 42 | КС-5576А.304.00.035 | Винт | 1 шт |
|
| 43 | М8-6gx35.46.019 | Болт М8-6gx35.46.019 | 2 шт |
|
| 44 | 8.65Г.05 | Шайба 8.65Г.05 | 2 шт |
|
| 45 | КС-5576А.304.00.036 | Планка | 1 шт |
|
| 46 | КС-4561А.104.00.001 | Гайка | 1 шт |
|
| 47 | КС-5476.04.700.00.001 | Втулка | 2 шт |
|
| 48 | КС-4561А.104.00.002 | Гнездо | 1 шт |
|
| 49 | М5-6gx45.56.019 | Винт М5-6gx45.56.019 | 4 шт |
|
| 50 | 5.65Г.05 | Шайба 5.65Г.05 | 4 шт |
|
| 51 | С.5.01.019 | Шайба С.5.01.019 | 4 шт |
|
| 52 | ВП 15.21А221-54У 2,8 10А | Выключатель ВП 15.21А221-54У 2,8 10А | 1 шт |
|
| 53 | КС-5576А.304.00.034 | Кронштейн | 1 шт |
|
| 54 | КС-5576А.304.00.033 | Ось | 2 шт |
|
| 55 | КС-5576А.304.08.000-01 | Кронштейн | 1 шт |
|
| 56 | 4х28.019 | Шплинт 4х28.019 | 2 шт |
|
| 57 | КС-5576А.304.08.000 | Кронштейн | 1 шт |
|
