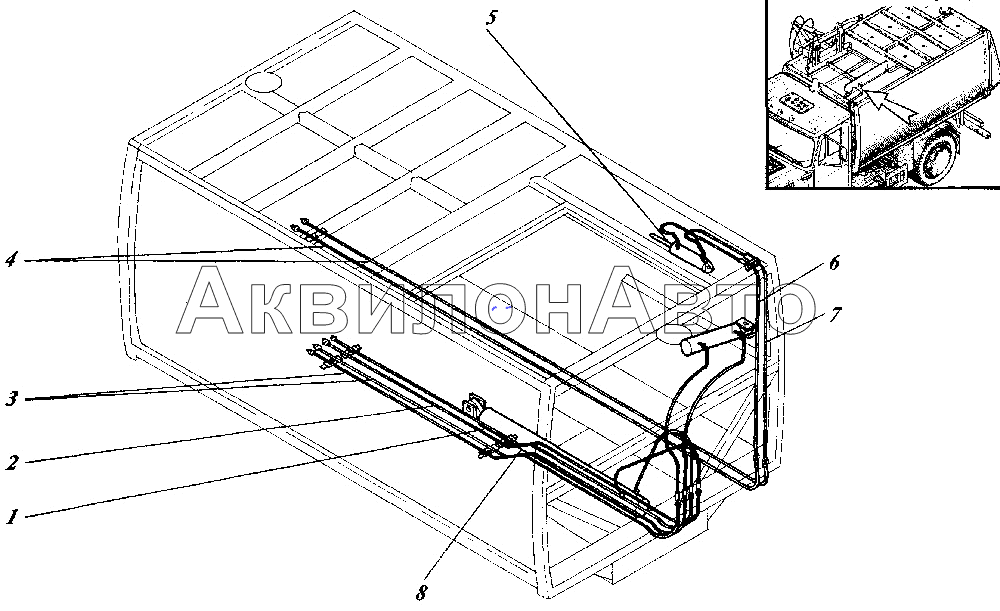

Монтаж гидросистемы на кузове КО-440.4.86.30.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | КО-440-2.16.30.400-01 | Трубка | 1 шт |
|
| 2 | КО-440-2.16.30.500-01 | Трубка | 1 шт |
|
| 3 | КО-440-4.26.30.500 | Трубка | 2 шт |
|
| 4 | КО-440-4.86.30.300 | Трубопровод | 2 шт |
|
| 5 | КО-440.04.08.000 | Гидроцилиндр | 1 шт |
|
| 6 | КО-440.4.86.30.100 | Трубопровод | 1 шт |
|
| 7 | КО-440.4.86.30.100-01 | Трубопровод | 1 шт |
|
| 8 | У4564.200А-37 | Гидроцилиндр | 1 шт |
|
