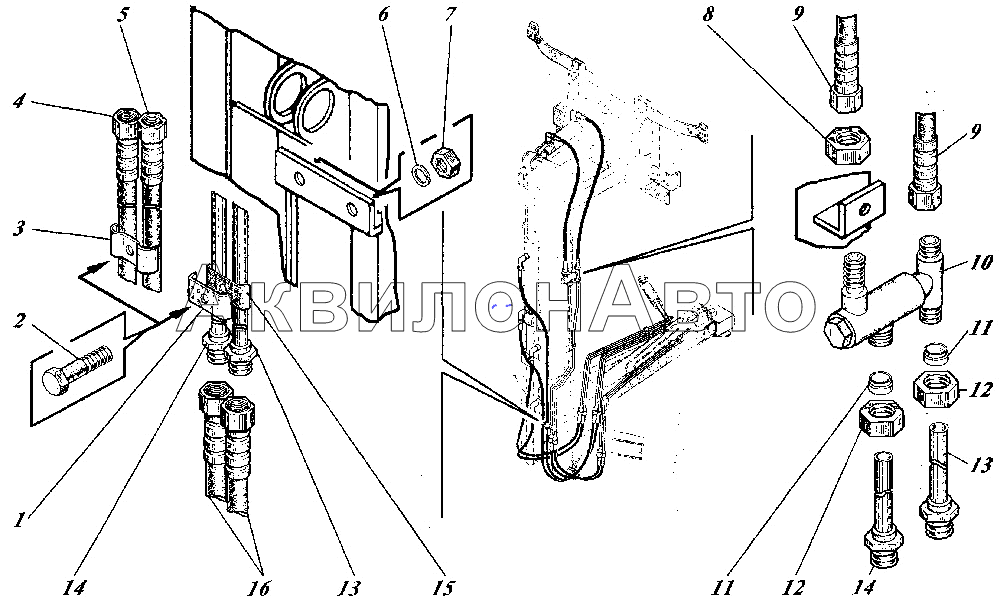

КО-440-4 Монтаж гидросистемы на манипуляторе КО-440-4.26.40.000

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	КО-510.04.00.001	Скоба	1 шт
2	7796	Болт М10-6gх35.56.016	2 шт
3	КО-507А.04.00.015	Прижим	1 шт
4	РВД-12-21-2050У1	Рукав	1 шт
4	РВД-12.00.00.000-07	Рукав	1 шт
5	РВД-12-21-2250У1	Рукав	1 шт
5	РВД-12.00.00.000-09	Рукав	1 шт
6	6402	Шайба 10.65Г.019	2 шт
7	5915	Гайка М24-6Н.5.016	2 шт
8	5915	Гайка М24-6Н.5.016	1 шт
9	РВД-12-21-650У1	Рукав	2 шт
9	РВД-12.00.00.000-01	Рукав	2 шт
10	КО-440-2.18.17.000-02	Гидрозамок	1 шт
11	У136.00.026-01	Кольцо	2 шт
12	У136.00.027-01	Гайка накидная	2 шт
13	КО-440-2.16.40.500-01	Трубка	1 шт
14	КО-440-2.16.40.300-01	Трубка	1 шт
15	КО-440-4.26.20.013	Подкладка	1 шт
16	РВД 18-30-650У1	Рукав	2 шт
16	РВД-8.00.00.000-01	Рукав	2 шт
