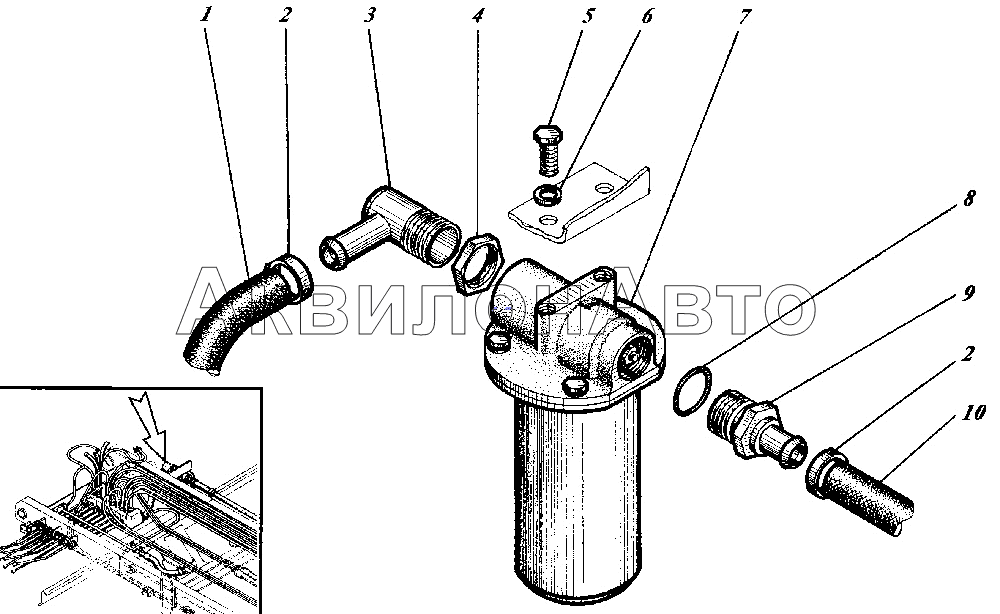

Монтаж гидросистемы надрамника КО-440-4.26.20.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 10362 | Рукав 22х32-1,47 | 1 шт |
|
| 2 | У136.30.21.00-02 | Хомут | 2 шт |
|
| 3 | КО-507А-2.24.01.300-01 | Угольник | 1 шт |
|
| 4 | КО-104А.03.00.026 | Контргайка | 1 шт |
|
| 5 | 7796 | Болт М10-6gх35.56.016 | 2 шт |
|
| 6 | 6402 | Шайба 10.65Г.019 | 2 шт |
|
| 7 | КО-440-04.11.000 | Фильтр линейный | 1 шт |
|
| 8 | 9833 | Кольцо 016-020-25-2-2 | 2 шт |
|
| 9 | У136.30.22.00-06 | Ниппель ввертной | 1 шт |
|
| 10 | 10362 | Рукав 22х32-1,47 | 1 шт |
|
