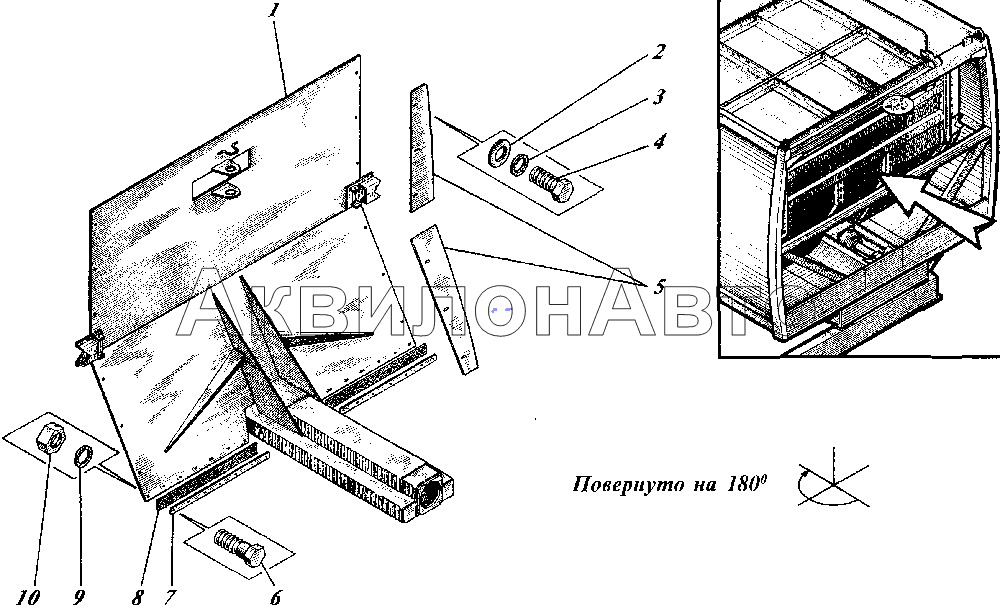

Плита толкающая КО-440-4.81.03.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | КО-440-4.81.03.100 | Плита | 1 шт |
|
| 2 | 11371 | Шайба С10.02.019 | 12 шт |
|
| 3 | 6402 | Шайба 10.65Г.019 | 12 шт |
|
| 4 | 7796 | Болт М10-6gх35.56.016 | 12 шт |
|
| 5 | КО-440-4.81.03.001 | Лист | 4 шт |
|
| 6 | 7796 | Болт М10-6gх35.56.016 | 14 шт |
|
| 7 | КО-440.01.03.002 | Пластина | 2 шт |
|
| 8 | КО-440.01.03.001 | Пластина | 2 шт |
|
| 9 | 6402 | Шайба 10.65Г.019 | 14 шт |
|
| 10 | 5915 | Гайка М24-6Н.5.016 | 14 шт |
|
