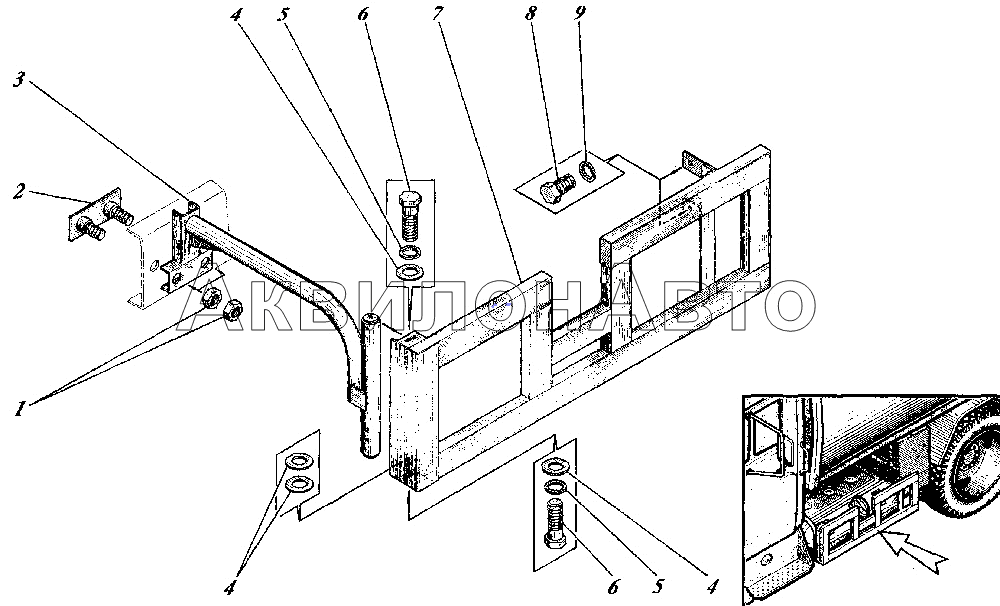

Установка боковой защиты КО-440-4.29.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 5915 | Гайка М24-6Н.5.016 | 4 шт |
|
| 2 | КО-502Б-2.27.07.000 | Цапка | 1 шт |
|
| 3 | КО-502Б-2.27.04.000 | Кронштейн | 1 шт |
|
| 4 | 11371 | Шайба С10.02.019 | 4 шт |
|
| 5 | 6402 | Шайба 10.65Г.019 | 2 шт |
|
| 6 | 7796 | Болт М10-6gх35.56.016 | 2 шт |
|
| 7 | КО-502Б-2.27.01.000 | Рамка левая | 1 шт |
|
| 8 | 7796 | Болт М10-6gх35.56.016 | 2 шт |
|
| 9 | 6402 | Шайба 10.65Г.019 | 2 шт |
|
