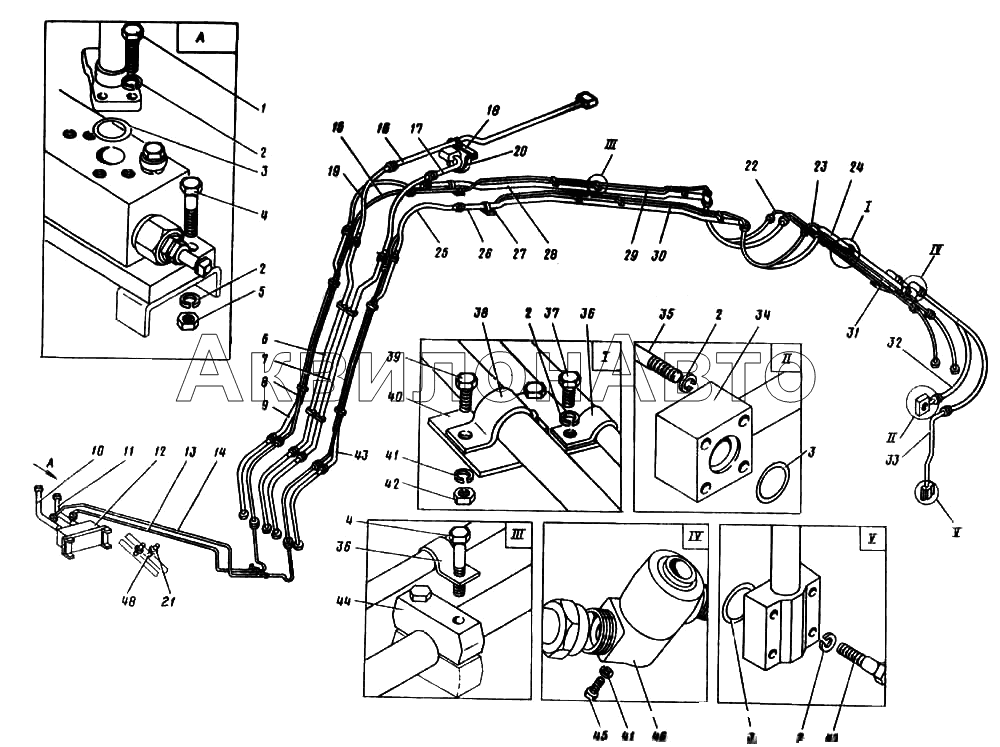

Гидроразводка рабочего оборудования грейфер

Гидроцилиндр

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	7798.12x30	Болт	8 шт
2	6402-12	Шайба	56 шт
3	9833.034-040-36-2-2	Кольцо	6 шт
4	7798.12x55	Болт	30 шт
5	5915.12	Гайка	4 шт
6	4121A.02.20.020	Труба сварная	1 шт
7	4121A.02.20.030	Труба сварная	1 шт
8	4121A.04.06.030	Труба сварная	2 шт
9	4121A.02.20.010.1	Труба сварная	1 шт
10	4121A.04.06.110	Труба сварная	1 шт
11	4121A.04.06.120	Труба сварная	1 шт
12	4121A.04.06.100	Блок перепускных клапанов	1 шт
13	4121A.04.06.010	Труба сварная	1 шт
14	4121A.04.06.020	Труба сварная	1 шт
15	РВД21-1000У	Рукав	8 шт
16	4121A.02.21.020	Труба сварная	1 шт
17	4121А.02.21.010	Труба сварная	1 шт
18	4121.02.10.003	Полоса	1 шт
19	РВД 25x1000-250	Рукав	6 шт
20	4121.02.09.006	Хомут	1 шт
21	4121.20.00.018	Заглушка	2 шт
22	4121A.04.06.060	Труба сварная	1 шт
23	4121A.04.06.070	Труба сварная	1 шт
24	4121A.04.06.130	Труба сварная	2 шт
25	РВД 25x1200-250	Рукав	4 шт
26	4121A.04.06.080	Труба сварная	1 шт
27	4121.02.10.001	Полоса	2 шт
28	4121A.04.06.090	Труба сварная	1 шт
29	4121A.04.06.040	Труба сварная	1 шт
30	4121A.04.06.050	Труба сварная	1 шт
31	4121A.04.06.004	Полоса	2 шт
32	РВД 25x2000-250	Рукав	2 шт
33	4121А.04.06.140	Труба сварная	1 шт
34	4121А.04.06.160	Труба сварная	1 шт
35	7798.12x80	Болт	12 шт
36	4121А.04.06.001	Скоба	18 шт
37	7798.12x25	Болт	12 шт
38	4121.02.09.003	Скоба	5 шт
39	7798.10x30	Болт	10 шт
40	4121А.04.06.003	Полоса	2 шт
41	6402.10	Шайба	14 шт
42	5915.10	Гайка	10 шт
43	4121А.02.20.040	Труба сварная	1 шт
44	4121.20.00.037	Платик	14 шт
45	7798.10x25	Болт	4 шт
46	4121А.04.06Л80	Соединение поворотное	2 шт
47	7798.12x45	Болт	6 шт
48	4121.20.00.019	Гайка накидная	2 шт
