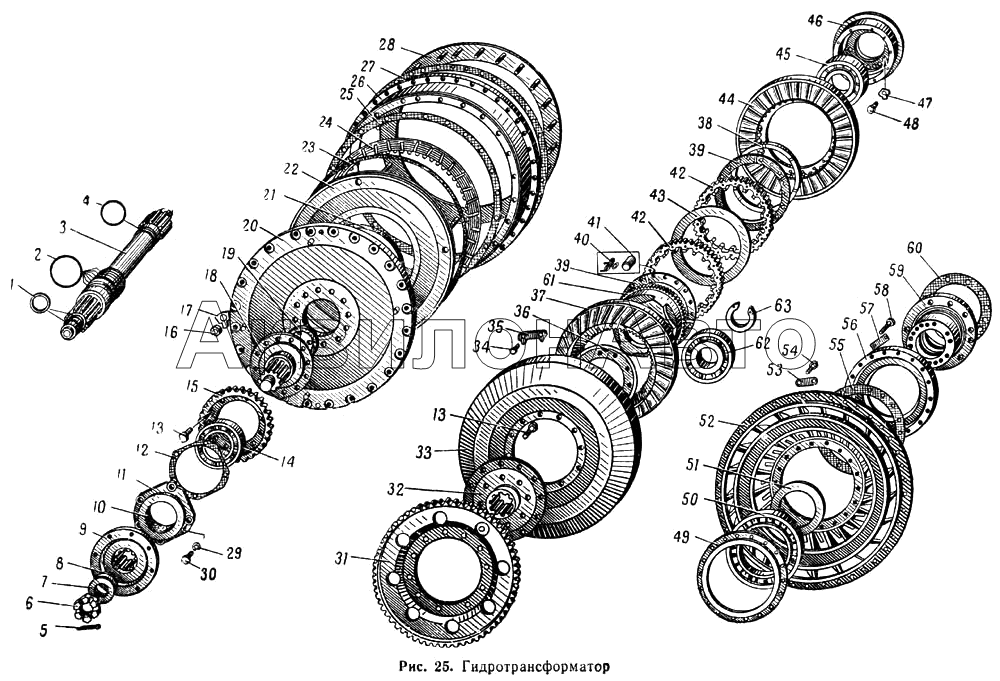

Гидротрансформатор
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 206580-П2 | Болт | 8 шт |
|
|
| 250977-П2 | Гайка | 11 шт |
|
|
| 250977-П2 | Гайка | 12 шт |
|
|
| 258038-П | Шплинт разводной | 11 шт |
|
|
| 258038-П | Шплинт разводной | 12 шт |
|
|
| 258252-П | Шплинт-проволока | 4 шт |
|
|
| 262531-П2 | Пробка | 2 шт |
|
|
| 373285-П2 | Шпилька | 24 шт |
|
|
| 378725-П2 | Пробка-заглушка | 1 шт |
|
|
| 535-1501085 | Колесо направляющего аппарата первое в сборе | 1 шт |
|
|
| 535-1501089 | Винт | 36 шт |
|
|
| 535-1501191 | Кольцо уплотнительное | 2 шт |
|
|
| 535-1501195 | Шайба стопорная | 1 шт |
|
|
| 535-1501196 | Гайка | 1 шт |
|
|
| 535-1501249 | Заглушка | 4 шт |
|
|
| 535А-1503068 | Штифт | 4 шт |
|
|
| 535А-1503070 | Штифт | 2 шт |
|
|
| 535А-1503072 | Кольцо уплотнительное | 1 шт |
|
|
| 535А-1503100-В | Колесо насосное в сборе | 1 шт |
|
|
| 535А-1503156 | Колесо направляющего аппарата второе в сборе | 1 шт |
|
|
| 535А-1503162-Б | Вал турбинный | 1 шт |
|
|
| 535А-1503184-Б | Колесо турбинное в сборе | 1 шт |
|
|
| 535А-1503220-Г | Корпус поршня фрикциона в сборе | 1 шт |
|
|
| 535А-1503224-Д | Корпус поршня фрикциона | 1 шт |
|
|
| 535А-1503228-Б | Штифт | 4 шт |
|
|
| 535А-1503232-Б | Втулка корпуса поршня фрикциона | 1 шт |
|
|
| 535А-1503242-Б | Диск упорный | 1 шт |
|
|
| 535А-1503250 | Поршень фрикциона в сборе | 1 шт |
|
|
| 535А-1503268-Б | Прокладка | 1 шт |
|
|
| 535А-1503284-В | Корпус сальников в сборе | 1 шт |
|
|
| 535А-1503287 | Кольцо стопорное | 1 шт |
|
|
| 535А-1503299 | Кольцо распорное | 1 шт |
|
|
| 535А-2402213 | Шайба упорная | 2 шт |
|
|
| 1 | 535-1501124 | Кольцо уплотнительное | 2 шт |
|
| 2 | 535-1501123 | Кольцо уплотнительное I | 7 шт |
|
| 3 | 535А-1503160-Б | Вал турбинный в сборе | 1 шт |
|
| 4 | 535А-1503166 | Кольцо уплотнительное II | 2 шт |
|
| 5 | 258072-П2 | Шплинт разводной | 1 шт |
|
| 6 | 311702-П2 | Гайка | 1 шт |
|
| 7 | 312301-П2 | Шайба | 1 шт |
|
| 8 | 535А-1503302 | Кольцо уплотнительное | 1 шт |
|
| 9 | 535А-1503296-В | Фланец ведущий | 1 шт |
|
| 10 | 535А-2402215 | Сальник в сборе | 2 шт |
|
| 11 | 535А-1503286-В | Корпус сальников | 1 шт |
|
| 12 | 535А-1503288-Б | Прокладка | 1 шт |
|
| 13 | 535А-1503199 | Болт | 11 шт |
|
| 13 | 535А-1503199 | Болт | 12 шт |
|
| 14 | 214 | Шарикоподшипник | 1 шт |
Розница
344.00 руб.
В наличии
В корзину
|
| 15 | 535А-1503274-Г | Шестерня привода ведущая | 1 шт |
|
| 16 | 250513-П2 | Контргайка тяги | 24 шт |
|
| 17 | 535А-1503259 | Пластина замковая | 24 шт |
|
| 18 | 535А-1503264-Д | Вал ведущий | 1 шт |
|
| 19 | 535А-1503265 | Кольцо уплотнительное | 1 шт |
|
| 20 | 535А-1503222-Б | Корпус поршня фрикциона с втулкой в сборе | 1 шт |
|
| 21 | 535А-1503234 | Кольцо уплотнительное | 1 шт |
|
| 22 | 535А-1503252-Б | Поршень фрикциона | 1 шт |
|
| 23 | 535А-1503256 | Кольцо уплотнительное | 1 шт |
|
| 24 | 535А-1511236 | Диск металлокерамический большого фрикциона в сборе | 1 шт |
|
| 25 | 535А-1503260 | Прокладка кожуха | 1 шт |
|
| 26 | 535А-1503238-Б | Кожух | 1 шт |
|
| 27 | 535-1501171 | Прокладка насосного колеса | 1 шт |
|
| 28 | 535А-1503240-Б | Диск упорный в сборе | 1 шт |
|
| 29 | 252136-П2 | Шайба | 5 шт |
Розница
0.50 руб.
Менее 10 шт
В корзину
|
| 30 | 201498-П2 | Болт | 5 шт |
|
| 31 | 535А-1503196 | Ступица фрикциона | 1 шт |
|
| 32 | 535А-1503192-Б | Ступица турбинного колеса | 1 шт |
|
| 33 | 535-1501147 | Колесо турбинное | 1 шт |
|
| 34 | 201454-П | Болт | 10 шт |
|
| 35 | 535А-1503178-Б | Пластина стопорная | 5 шт |
|
| 36 | 535А-1503176-В | Крышка подшипника | 1 шт |
|
| 37 | 535А-1503157 | Колесо направляющего аппарата второе | 1 шт |
|
| 38 | 535А-1503138 | Шайба плавающая | 1 шт |
|
| 39 | 535-1501087 | Кольцо упорное | 1 шт |
|
| 40 | 535-1501092 | Пружина | 36 шт |
|
| 41 | Ролик Б-IV 12,5Х22А | Ролик Б-IV 12,5Х22А | 36 шт |
|
| 42 | 535-1501088 | Обойма | 1 шт |
|
| 42 | 535-1501088 | Обойма | 1 шт |
|
| 43 | 535-1501095 | Кольцо распорное | 1 шт |
|
| 44 | 535-1501086-Б1 | Колесо направляющего аппарата первое | 1 шт |
|
| 45 | 180312 (6312.2RS) | Подшипник | 1 шт |
|
| 46 | 535А-1503130-Г | Обойма внутренняя муфты свободного хода | 1 шт |
|
| 47 | 535-1503132-Б | Шайба замковая | 4 шт |
|
| 48 | 201540-П2 | Болт | 4 шт |
|
| 49 | 535А-1503118-В | Крышка подшипника | 1 шт |
|
| 50 | 7Н126 | Шарикоподшипник | 1 шт |
|
| 51 | 535А-1503104 | Кольцо упорное | 1 шт |
|
| 52 | 535-1501036-Б | Колесо насосное | 1 шт |
|
| 53 | 535-1501172 | Скоба замковая | 20 шт |
|
| 54 | 201499-П2 | Болт | 40 шт |
|
| 55 | 535А-1503122-Б | Прокладка | 1 шт |
|
| 56 | 535А-1503112-В | Ступица насосного колеса | 1 шт |
|
| 57 | 535А-1503120 | Пластина стопорная | 9 шт |
|
| 58 | 200266-П2 | Болт | 18 шт |
|
| 59 | 535А-1503062 | Ступица направляющего аппарата с втулкой в сборе | 1 шт |
|
| 60 | 535А-1503076 | Прокладка | 1 шт |
|
| 61 | 535А-1503177 | Ступица реактора упорная | 1 шт |
|
| 62 | 46115Л | Шарикоподшипник | 1 шт |
|
| 63 | 535А-1503194 | Кольцо стопорное | 1 шт |
|
