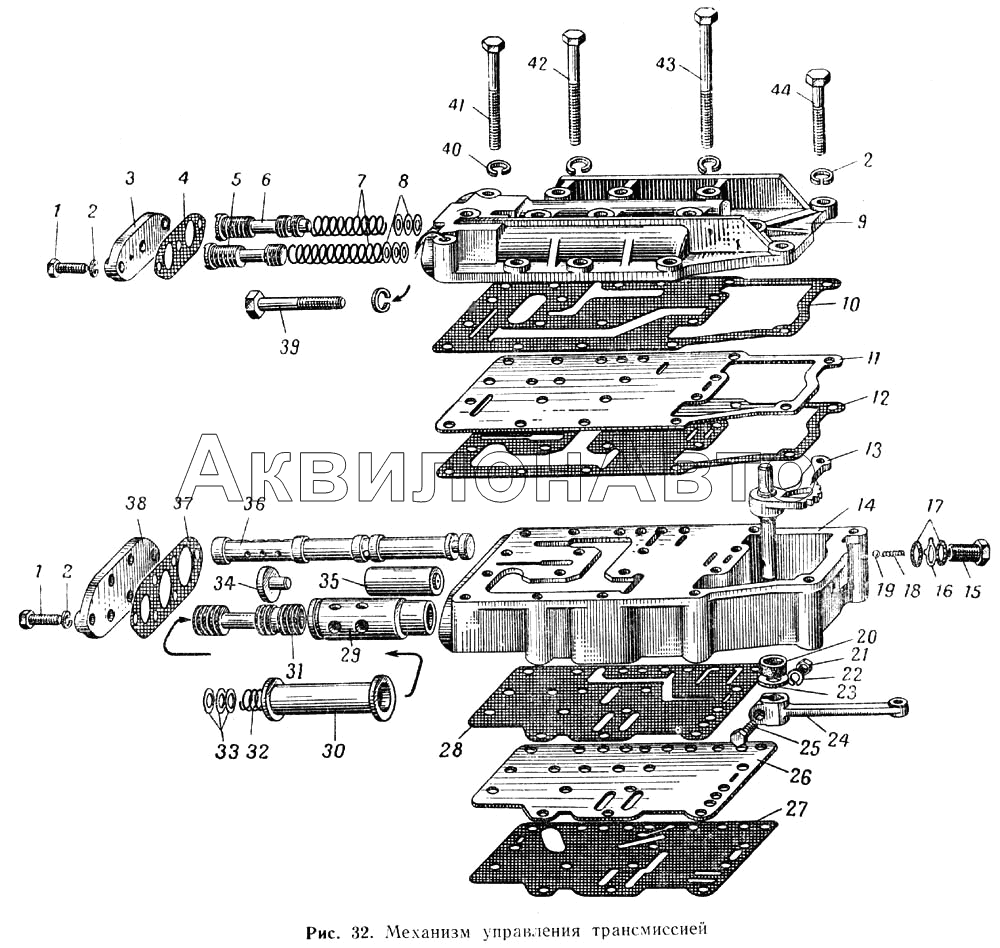

Механизм управления трансмиссией
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 377534-П | Ось защелки | 1 шт |
|
|
| 378079-П | Шпонка сегментная | 1 шт |
|
|
| 535А-1512026 | Втулка | 1 шт |
|
|
| 535А-1512030-В | Корпус механизма управления трансмиссией | 1 шт |
|
|
| 535А-1512038 | Корпус золотника переключения передач | 1 шт |
|
|
| 535А-1512045 | Заглушка | 1 шт |
|
|
| 535А-1512100-Б | Вал привода | 1 шт |
|
|
| 535А-1512106-Б | Рычаг золотника | 1 шт |
|
|
| 535А-1512109 | Штифт рычага | 1 шт |
|
|
| 535А-1512140-Б | Крышка механизма с золотниками в сборе | 1 шт |
|
|
| 535А-1512148 | Крышка с втулкой в сборе | 1 шт |
|
|
| 535А-1512150-Б | Крышка механизма управления гидротрансмиссией | 1 шт |
|
|
| 535А-1512154 | Заглушка | 1 шт |
|
|
| 535А-1512202 | Золотник трансформатора | 1 шт |
|
|
| 535А-1512204 | Жиклер | 2 шт |
|
|
| 535А-1512207 | Золотник смазки | 1 шт |
|
|
| 535А-1512320-Г | Механизм блокировки гидротрансформатора в сборе | 1 шт |
|
|
| 535Д-1512116 | Рычаг привода | 1 шт |
|
|
| 1 | 201540-П2 | Болт | 3 шт |
|
| 1 | 201540-П2 | Болт | 6 шт |
|
| 2 | 252137-П8 | Шайба пружинная | 3 шт |
|
| 2 | 252137-П8 | Шайба пружинная | 6 шт |
|
| 3 | 535А-1512160-Б | Крышка верхняя | 1 шт |
|
| 4 | 535А-1512158-Б | Прокладка верхней крышки | 1 шт |
|
| 5 | 535А-1512206 | Золотник смазки в сборе | 1 шт |
|
| 6 | 535А-1512200 | Золотник трансформатора в сборе | 1 шт |
|
| 7 | 535А-1512175 | Пружина клапана смазки | 2 шт |
|
| 8 | 535А-1512083 | Шайба регулировочная | 10 шт |
|
| 9 | 535А-1512145-Б | Крышка с втулкой и заглушкой в сборе | 1 шт |
|
| 10 | 535А-1512138-Б | Прокладка промежуточной пластины | 1 шт |
|
| 11 | 535А-1512133-Б | Пластина промежуточная | 1 шт |
|
| 12 | 535А-1512132 | Прокладка корпуса | 1 шт |
|
| 13 | 535А-1512095-Б | Вал привода с рычагом в сборе | 1 шт |
|
| 14 | 535А-1512022-Б | Корпус механизма с втулкой в сборе | 1 шт |
|
| 15 | 535А-1512122 | Корпус фиксатора | 1 шт |
|
| 16 | 535А-1512130 | Стопорная шайба | 1 шт |
|
| 17 | 535А-1512129 | Прокладка | 2 шт |
|
| 18 | 535А-1512125 | Пружина фиксатора | 1 шт |
|
| 19 | 252135-П2 | Шайба | 8 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 19 | Шарик 3/8 (9,525) Р | Шарик 3/8 (9,525) Р | 1 шт |
|
| 20 | 201456-П2 | Болт | 8 шт |
|
| 20 | М1-А-1005300-Б | Сальник | 1 шт |
|
| 21 | 250612-П2 | Гайка | 1 шт |
|
| 22 | 252136-П2 | Шайба | 1 шт |
Розница
0.50 руб.
Менее 10 шт
В корзину
|
| 23 | 535А-1512111 | Шайба | 1 шт |
|
| 24 | 535А-1512282-Б | Пластина | 1 шт |
|
| 24 | 535Б-1512116 | Рычаг привода | 1 шт |
|
| 25 | 201502-П2 | Болт | 1 шт |
|
| 26 | 535А-1512182 | Пластина нижняя | 1 шт |
|
| 27 | 535А-1512180 | Прокладка нижней пластины | 1 шт |
|
| 28 | 535А-1512183 | Прокладка | 1 шт |
|
| 29 | 535А-1512050 | Втулка золотника гидропривода | 1 шт |
|
| 30 | 535А-1512056-Б | Направляющая пружины | 1 шт |
|
| 31 | 535А-1512052-В | Золотник главного давления | 1 шт |
|
| 32 | 535А-1512055 | Пружина | 1 шт |
|
| 33 | 252006-П2 | Шайба | 5 шт |
|
| 34 | 535А-1512065 | Упор | 1 шт |
|
| 35 | 535А-1512062-Б | Золотник маятниковый | 1 шт |
|
| 36 | 535А-1512035 | Золотник переключения передач в сборе | 1 шт |
|
| 37 | 535А-1512070 | Прокладка боковой крышки | 1 шт |
|
| 38 | 535А-1512075-Б | Боковая крышка | 1 шт |
|
| 39 | 201550-П2 | Болт | 1 шт |
|
| 40 | 252138-П8 | Шайба пружинная | 2 шт |
|
| 41 | 535А-1512093 | Болт установочный | 2 шт |
|
| 42 | 200381-П2 | Болт | 6 шт |
|
| 43 | 200384-П2 | Болт | 8 шт |
|
| 44 | 201543-П2 | Болт | 2 шт |
|
