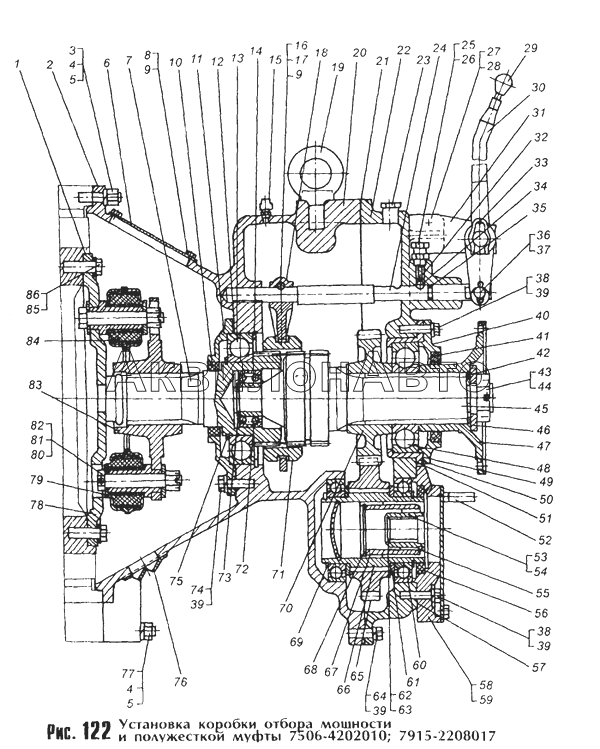

Установка коробки отбора мощности и полужесткой муфты 7506-4202010, 7915-2208017
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 7915-2208017 | Муфта гибкая | 1 шт |
|
| 2 | 7506-4202010 | Коробка отбора мощности | 1 шт |
|
| 3 | 6908-4202150 | Шпилька | 1 шт |
|
| 4 | 252137 | Шайба | 12 шт |
|
| 5 | 7915-4202240 | Гайка М12х1,25-6Н ОСТ 37.001 124-75 | 12 шт |
|
| 6 | 7915-4202022 | Крышка | 1 шт |
|
| 7 | 522А-2208025 | Вал неотключаемый | 1 шт |
|
| 8 | 201453 | Болт | 1 шт |
|
| 9 | 252135 | Шайба | 1 шт |
|
| 10 | 2 2-75x100-3 | Манжета | 1 шт |
|
| 11 | 7503-4202033 | Крышка | 1 шт |
|
| 12 | 7503-4202034 | Прокладка | 1 шт |
|
| 13 | 220 | Подшипник ГОСТ 8338-75 | 1 шт |
|
| 14 | 449795 | Кольцо | 1 шт |
|
| 15 | 298430 | Сапун | 1 шт |
|
| 16 | 201464 | Болт | 1 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 17 | 250510 | Гайка | 1 шт |
|
| 18 | 7914-4202097 | Вилка | 1 шт |
|
| 19 | 546-1601290 | Рым-болт | 1 шт |
|
| 20 | 7506-4202016 | Картер | 1 шт |
|
| 21 | 7503-4202021 | Прокладка | 1 шт |
|
| 22 | 7503-4202018 | Крышка | 1 шт |
|
| 23 | 262544 | Пробка | 1 шт |
Розница
3.30 руб.
Нет
Подписаться
|
| 24 | 7503-4202098 | Шток | 1 шт |
|
| 25 | 7405-4202139 | Стопор | 1 шт |
|
| 26 | 250514 | Гайка | 1 шт |
|
| 27 | 201497 | Болт | 2 шт |
Розница
0.70 руб.
В наличии
В корзину
|
| 28 | 252136 | Шайба | 2 шт |
|
| 29 | 6401-8601110 | Наконечник | 1 шт |
|
| 30 | 7406-4202238 | Рычаг | 1 шт |
|
| 31 | 7503-4502230 | Кронштейн | 1 шт |
|
| 32 | 529-4202128 | Пружина | 1 шт |
|
| 33 | 200-3504030 | Шплинт | 1 шт |
|
| 34 | Б 9,525-10 | Шарик | 1 шт |
|
| 35 | 016-020-25-2-2 | Кольцо ГОСТ 18829-73 | 1 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 36 | 260088 | Палец | 1 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 37 | 258052 | Шплинт | 1 шт |
Розница
0.40 руб.
Нет
Подписаться
|
| 38 | 201546 | Болт | 14 шт |
|
| 39 | 252137 | Шайба | 35 шт |
|
| 40 | 7503-4202043 | Крышка | 1 шт |
|
| 41 | 2.2-92x120-3 | Манжета | 1 шт |
|
| 42 | 6908-4202064 | Кольцо уплотнительное | 1 шт |
|
| 43 | 311701 | Гайка | 1 шт |
Розница
3.40 руб.
Менее 10 шт
В корзину
|
| 44 | 6,3x63 | Шплинт | 1 шт |
|
| 45 | 7915-4202025 | Вал | 1 шт |
|
| 46 | 529-2402066 | Шайба | 1 шт |
|
| 47 | 529А-2402063 | Фланец | 1 шт |
|
| 48 | 314 | Подшипник | 1 шт |
Нет
Подписаться
|
| 49 | 7503-4202047 | Прокладка | 1 шт |
|
| 50 | 7503-4202045 | Стакан | 1 шт |
|
| 51 | 7503-4202044 | Прокладка | 1 шт |
|
| 52 | 216364 | Шпилька М12х75 ОСТ 37.001.166-81 | 2 шт |
|
| 53 | 7505-1709198 | Муфта | 1 шт |
|
| 54 | 7406-1709198 | Муфта | 1 шт |
|
| 55 | 449676 | Кольцо В50 ГОСТ 3940-86 | 2 шт |
|
| 56 | 1.2-90x120-1 | Манжета | 2 шт |
|
| 57 | 7503-4202056 | Прокладка | 2 шт |
|
| 58 | 6507-1709215 | Опора | 1 шт |
|
| 59 | 7406-1709215 | Опора | 1 шт |
|
| 60 | 118 | Подшипник ГОСТ 8338-75 | 4 шт |
|
| 61 | 7406-4202063 | Кольцо | 4 шт |
|
| 62 | 449741 | Кольцо В28 ГОСТ 13941-86 | 1 шт |
|
| 63 | В21 | Кольцо | 1 шт |
|
| 64 | 201542 | Болт | 15 шт |
Розница
0.70 руб.
Нет
Подписаться
|
| 65 | 7503-4202050 | Колесо зубчатое | 2 шт |
|
| 66 | 7503-4202046 | Вал | 2 шт |
|
| 67 | 7505-1709197 | Муфта | 2 шт |
|
| 68 | 449766 | Кольцо 1Б70 | 2 шт |
|
| 69 | 449694 | Кольцо В90 ГОСТ 13940-86 | 4 шт |
|
| 70 | 7503-4202028 | Колесо зубчатое | 1 шт |
|
| 71 | 522А-2208142 | Муфта | 1 шт |
|
| 72 | 1607 | Подшипник ГОСТ 5720-75 | 1 шт |
|
| 73 | 449667 | Кольцо 1635 ГОСТ 13940-68 | 1 шт |
|
| 74 | 201544 | Болт | 6 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 75 | 449698 | Кольцо | 1 шт |
|
| 76 | 546-1601024 | Крышка | 1 шт |
|
| 77 | 6908-4202151 | Шпилька | 1 шт |
|
| 78 | 7915-2208021 | Фланец | 1 шт |
|
| 79 | 342539 | Шайба | 16 шт |
|
| 80 | 372662 | Болт М16х1,5-6gх100 | 8 шт |
|
| 81 | 250871 | Гайка | 8 шт |
|
| 82 | 258053 | Шплинт | 8 шт |
Розница
0.40 руб.
В наличии
В корзину
|
| 83 | 7915-2208019 | Фланец | 1 шт |
|
| 84 | 540-2208117 | Обойма в сборе | 4 шт |
|
| 85 | 445015-П29 | Болт М14x1,5x36 | 12 шт |
|
| 86 | 7915-2208065 | Пластина стопорная | 6 шт |
|
