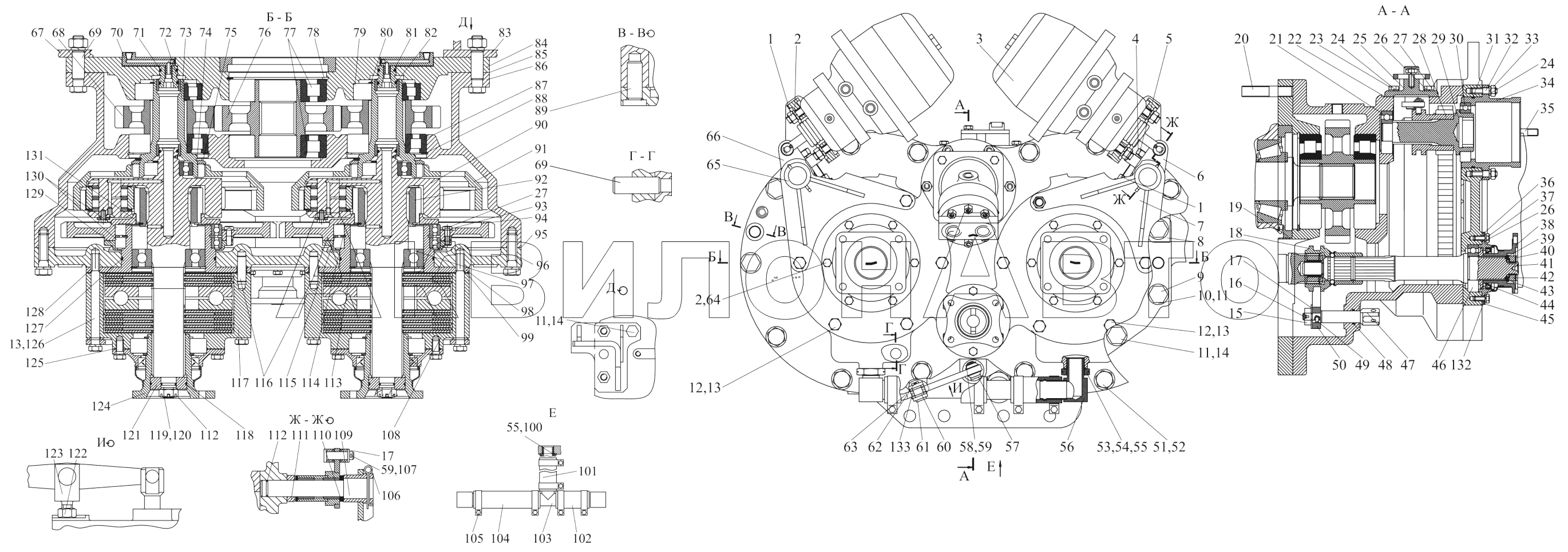

Механизм поворота

Водило

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
	2103-3600050-А	Механизм поворота	1 шт
1	ГайкаМ12х1.25-6Н.04.019	Гайка М12х1.25-6Н.04.019	1 шт
2	4598166068	Шайба 12ОТ	12 шт
3	4540-3519110-20	Камера тормозная с пружинным энергоаккумулятором	2 шт
4	2102-3503019	Болт	2 шт
5	70-3503018	Шайба	2 шт	Нет Подписаться
6	1802-3600130-01	Рычаг	1 шт
7	2103-3600210	Опора правая	1 шт
8	2103-2023380	Кронштейн	1 шт
9	1802-3600089	Болт	4 шт
10	ГайкаМ18-6Н.6.019	Гайка М18-6Н.6.019	4 шт
11	4598166071	Шайба 180Т ОСТ 37.00.115-70	10 шт
12	1221М-3502039	Болт	6 шт	Розница 19.00 руб. Нет Подписаться
13	4598166069	Шайба 14 ОТ	10 шт
14	БолтМ18-6gx40.88.35.019	Болт М18-6gx40.88.35.019	6 шт
15	ГайкаМ12-1,25-6Н.04.019	Гайка М12-1,25-6Н.04.019	1 шт
16	Шплинт3,2x25.019	Шплинт	1 шт
17	ШайбаС12.01.019	Шайба	3 шт
18	1822-4202080	Муфта переключения	1 шт	Розница 218.00 руб. Нет Подписаться
19	1802-3600057	Муфта переключения Кольцо	1 шт
20	1802-3600166	Шпилька	4 шт
21	306А	Подшипник	1 шт
22	1802-3600084	Прокладка	1 шт
23	БолтыМ10-6gx25.88.35.019	Болты М10-6gx25.88.35.019	2 шт
24	4598166067	Шайба 10ОТ	8 шт
25	2103-3600120	Механизм отключения гидромотора	1 шт
26	4598166046	Шайба 8Т	8 шт
27	БолтМ8-6gx25.88.35.019	Болт М8-6gx25.88.35.019	14 шт
28	1802-3600056	Шестерня	1 шт
29	1802-3600054	Вал	1 шт
30	113	Подшипник	1 шт
31	Кольцо115-120-30-2-2	Кольцо 115-120-30-2-2	1 шт
32	ШпилькаМ103p/6gx25.66.019	Шпилька М10 3p/6g x25.66.019	шт
33	ГайкаМ10-6Н.6.019	Гайка	6 шт
34	2103-3600071	Стакан	1 шт
35	2102-3600167	Шпилька	2 шт
36	1802-3600180	Крышка	1 шт
37	БолтM8-6gx20.88.35.019	Болт M8-6gx20.88.35.019	6 шт
38	2103-3600260	Полумуфта	1 шт
39	1802-3600061	Шайба	1 шт
40	364-1601037	Пластина замковая	1 шт
41	1802-3600067	Вал	1 шт
42	364-1601036	Гайка	1 шт
43	Кольцо036-042-36-2-2	Кольцо 036-042-36-2-2	1 шт
44	1802-2400059	Маслоотражатель	1 шт
45	1802-3600083	Прокладка	1 шт
46	180208 (6208.2RS)	Подшипник	1 шт	180208 (6208.2RS) Подшипник 180208 (6208.2RS) Подшипник Розница 6.00 руб. Розница 12.50 руб. В наличии В наличии В корзину В корзину
47	1802-3600073	Шток	1 шт
48	Кольцо020-025-30-2-2	Кольцо 020-025-30-2-2	1 шт
49	1802-3600074	Штифт	1 шт
50	1802-3600072	Вилка	1 шт
51	БолтМ16-6gx60.88.35.019	Болт М16-6gx60.88.35.019	14 шт
52	Шайба16.ОТ	Шайба	18 шт
53	2103-3600286	Гайка	2 шт
54	2103-3600287	Шайба	2 шт
55	Кольцо027-031-25-2-2	Кольцо 027-031-25-2-2	3 шт
56	2103-3600280	Угольник	2 шт
57	4598621037	Палец	1 шт
58	ШайбаС8.01.019	Шайба	1 шт
59	Шплинт3,2x18.019	Шплинт	3 шт
60	1802-3600079	Кольцо	2 шт
61	4598651081	Палец	1 шт
62	Шплинт4x22.019	Шплинт	1 шт
63	1802-3600191	Рычаг	1 шт
64	БолтМ12-6gx25.88.35.019	Болт М12-6gx25.88.35.019	12 шт
65	2102-3600200	Опора левая	1 шт
66	1802-3600130	Рычаг	1 шт
67	2103-1001012	Кронштейн задний	1 шт
68	2103-3600063	Шестерня	2 шт
69	50-4605027	Штифт	2 шт	50-4605027 Штифт Розница 8.00 руб. Нет Подписаться
70	2103-3600150	Переходник	2 шт
71	Кольцо025-030-30-2-2	Кольцо 025-030-30-2-2	2 шт
72	1802-3600163	Втулка	2 шт
73	1802-3600161	Вал	1 шт
74	КольцоС100	Кольцо С100	1 шт
75	1802-3600162	Шайба упорная	1 шт
76	2103-3600062	Шестерня	1 шт
77	42315КМ	Подшипник	2 шт
78	КольцоС160	Кольцо С160	1 шт
79	42310	Подшипник	2 шт
80	Кольцо2С50	Кольцо	1 шт
81	1802-3600069	Втулка	2 шт
82	1802-3600094	Кольцо уплотнительное	2 шт
83	2103-1001012-01	Кронштейн задний	1 шт
84	2103-3600053	Крышка	1 шт
85	1802-3600081	Прокладка	1 шт
86	1802-3600051	Корпус	1 шт
87	42312М1	Подшипник	2 шт
88	КольцоС130	Кольцо	2 шт
89	70-4616035	Штифт	4 шт
90	2103-3600100	Водило	2 шт
91	1802-3600058	Шестерня эпициклическая	2 шт
92	1802-3600097	Шестерня солнечная	2 шт
93	1802-3600099	Шайба	6 шт
94	1802-3600059	Шестерня ведомая	2 шт
95	1802-3600082	Прокладка	1 шт
96	1802-3600052	Основание	1 шт
97	311М	Подшипник	2 шт
98	2103-3600066	Крышка	1 шт
99	2103-3600172	Прокладка	4 шт
100	2103-3600288	Штуцер	1 шт
101	2103-3600283-02	Рукав	1 шт
102	2103-3600283	Рукав	1 шт
103	2103-3600270	Тройник	1 шт
104	2103-3600283-01	Рукав	1 шт
105	35-50/971	Хомут с червячной резьбой 35-50	2 шт
106	Шплинт5x50.019	Шплинт 5x50.019	2 шт
107	МЛ127-3500006	Ось	2 шт
108	2103-3502010-01	Тормоз	1 шт
109	2103-3600077	Ось	2 шт
110	354-3500013	Шайба	8 шт
111	2103-3600169	Втулка	2 шт
112	Кольцо021-025-25-2-2	Кольцо 021-025-25-2-2	4 шт
113	КольцоС120	Кольцо С120	2 шт
114	1802-3600096	Кольцо пружинное	2 шт
115	1802-3600158	Кольцо	2 шт
116	50-1601352	Штифт	4 шт	50-1601352 Штифт Розница 1.30 руб. В наличии В корзину
117	2103-3502010	Тормоз	1 шт
118	Кольцо056-060-25-2-2	Кольцо 056-060-25-2-2	1 шт
119	70-3003032	Гайка	2 шт	70-3003032 Гайка 70-3003032 Гайка Розница 0.40 руб. Розница 2.50 руб. В наличии В наличии В корзину В корзину
120	Шплинт4x32.019	Шплинт 4x32.019	2 шт
121	2103-3600171	Кольцо	2 шт
122	ГайкаМ12-6Н.6.019	Гайка	1 шт
123	1802-3600078	Вилка	1 шт
124	2103-3600110	Полумуфта	2 шт
125	2103-3600173	Прокладка	2 шт
126	2103-3600174	Болт	1 шт
127	Кольцо150-155-36-1-4	Кольцо 150-155-36-1-4	2 шт
128	2103-3600066-01	Крышка	1 шт
129	1802-3600098	Кольцо	2 шт
130	6-1000828Л	Подшипники	4 шт
131	1802-3600159	Кольцо пружинное	2 шт
