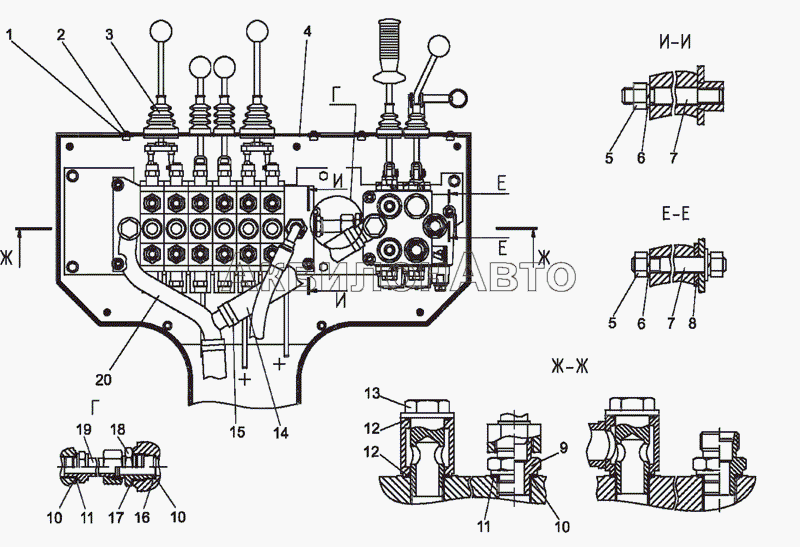

Установка распределителей (с манипулятором ЛВ-203А с распределителем YV40-6)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 354М1-3400250-02 | Установка распределителей | 1 шт |
|
|
| 1 | С5.01.019 | Шайба | 8 шт |
|
| 2 | B.M5-6gx16.58.019 | Винт | 8 шт |
|
| 3 | 354-3405268 | Чехол | 4 шт |
|
| 4 | МЛ131-3400490 | Крышка | 1 шт |
|
| 5 | М10-6Н.6.019 | Гайка | 9 шт |
|
| 6 | 4598166067 | Шайба 10ОТ | 17 шт |
|
| 7 | МЛ131-3400249 | Шпилька | 6 шт |
|
| 8 | С10.01.019 | Шайба | 3 шт |
|
| 9 | 424-3400039 | Проходник ввертной | 1 шт |
|
| 10 | 024-028-25-2-2 | Кольцо | 3 шт |
Розница
0.80 руб.
Нет
Подписаться
|
| 11 | МЛ131-3400022 | Кольцо защитное | 2 шт |
|
| 12 | 030-034-25-2-2 | Кольцо | 1 шт |
Розница
0.50 руб.
Нет
Подписаться
|
| 13 | МЛ131-3400262 | Болт зажимной | 1 шт |
|
| 14 | МЛ131-3400034-01 | Рукав | 1 шт |
|
| 15 | 32-50/9-C6W | Хомут NORMA TORRO | 5 шт |
|
| 16 | 354М1-3400252 | Шайба фторопластовая | 1 шт |
|
| 17 | 032-036-25-2-4 | Кольцо | 1 шт |
Розница
0.60 руб.
Нет
Подписаться
|
| 18 | 354М1-3400251 | Проходник | 1 шт |
|
| 19 | 354М1-3400270-01 | Переходник | 1 шт |
|
| 20 | МЛ131-3400265-Б | Угольник поворотный | 1 шт |
|
