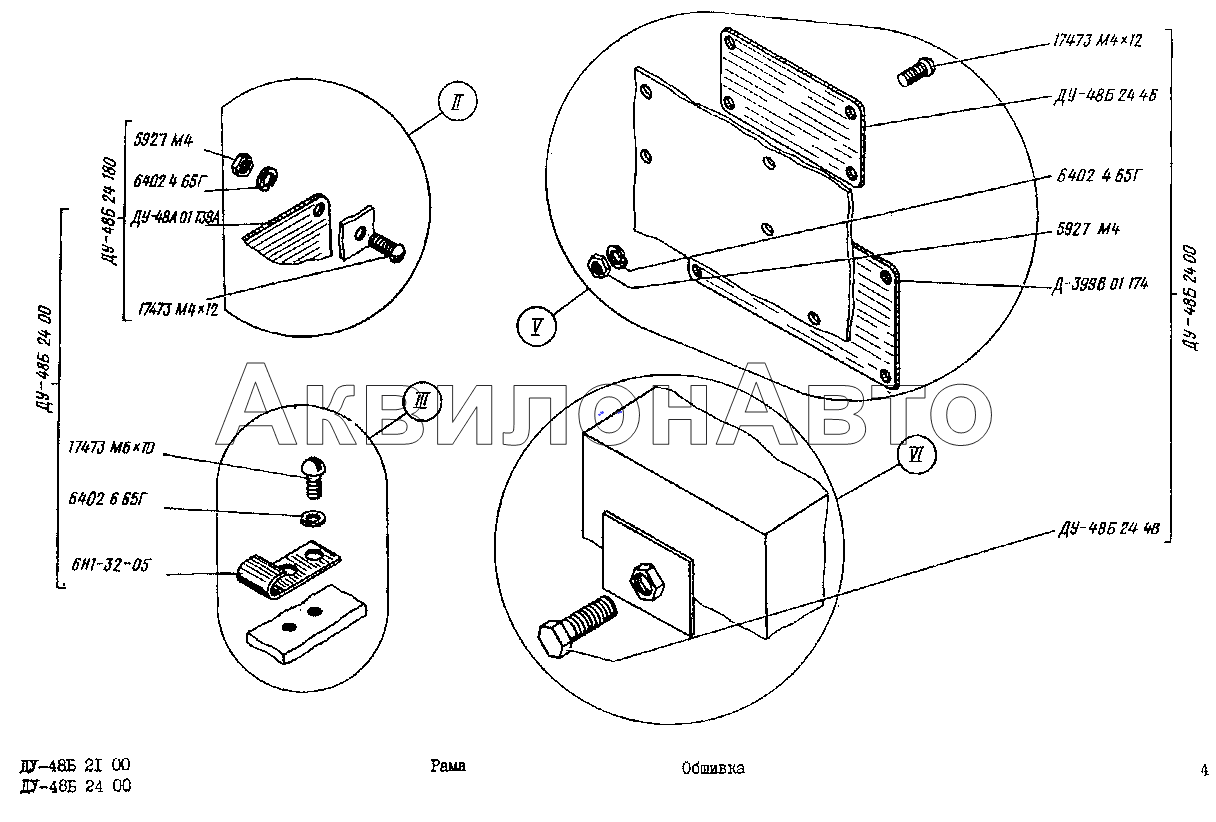

Рама ДУ-48Б 21 00, обшивка ДУ-48Б 24 00
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 17473 М4х12 | Винт | 12 шт |
|
|
| 17473 М6х10 | Винт | 8 шт |
|
|
| 5927 М4 | Гайка | 12 шт |
|
|
| 6402 4 65Г | Шайба | 12 шт |
|
|
| 6402 6 65Г | Шайба | 8 шт |
|
|
| 6Н1 32 05 | Крючок | 4 шт |
|
|
| Д-399В 01 174 | Пластина | 1 шт |
|
|
| ДУ-48А 01 139А | Таблица смазки | 1 шт |
|
|
| ДУ-48Б 24 00 | Обшивка | 1 шт |
|
|
| ДУ-48Б 24 180 | Дверка левая | 1 шт |
|
|
| ДУ-48Б 24 46 | Схема рычагов | 1 шт |
|
|
| ДУ-48Б 24 48 | Болт | 3 шт |
|
|
